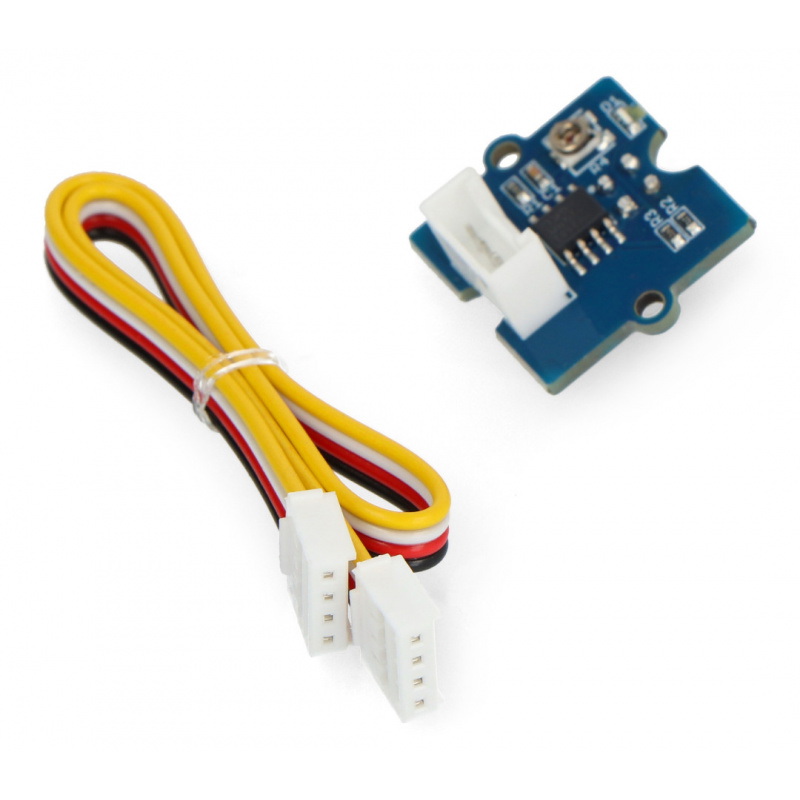

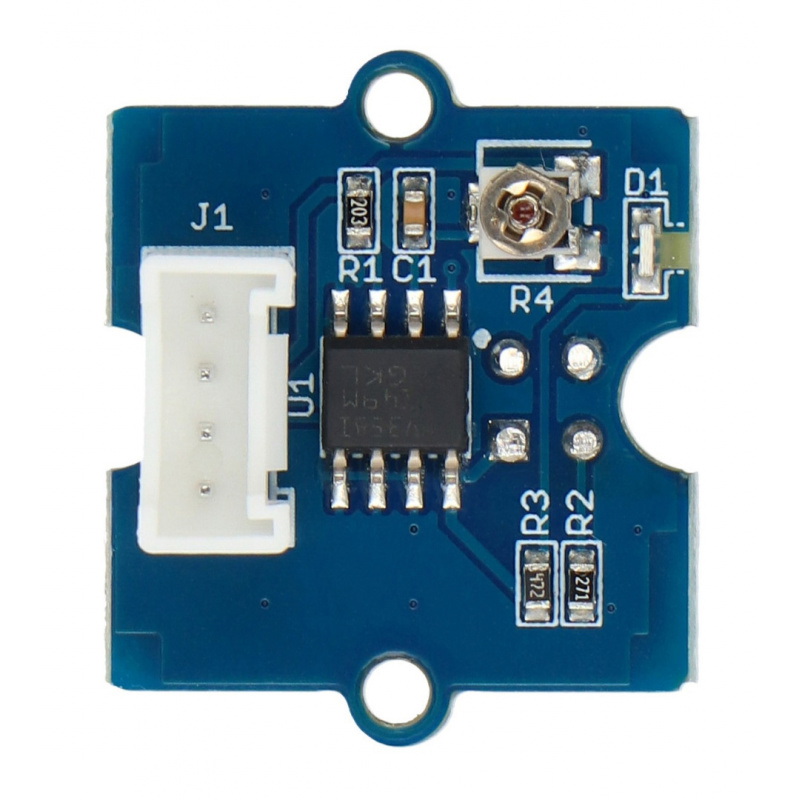

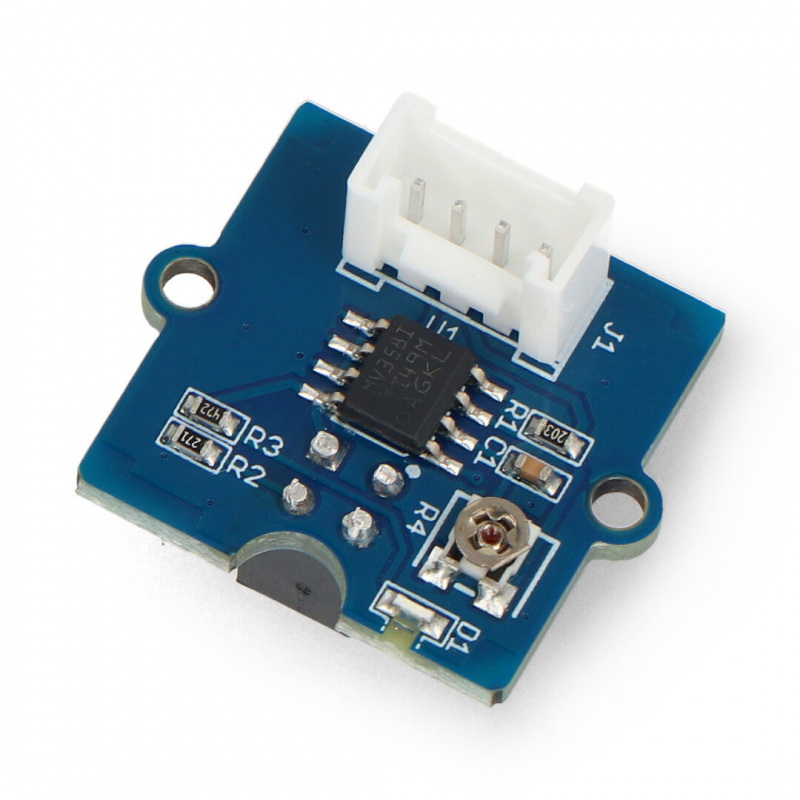

Opis produktu: Grove - RPR-220 czujnik odbiciowy v1.3
Moduł z serii Grove oparty o czujnik odbiciowy RPR-220. Składa się on z diody emitującej światło podczerwone i fototranzystora o wysokiej czułości. Jasne obiekty znajdujące się przed czujnikiem będą odbijać więcej światła podczerwonego i generować więcej prądu w fototranzystorze niż obiekty o ciemnych powierzchniach. Zasilany jest napięciem 5 V. Zasięg od 0 do 45 mm. Posiada wyjście cyfrowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.

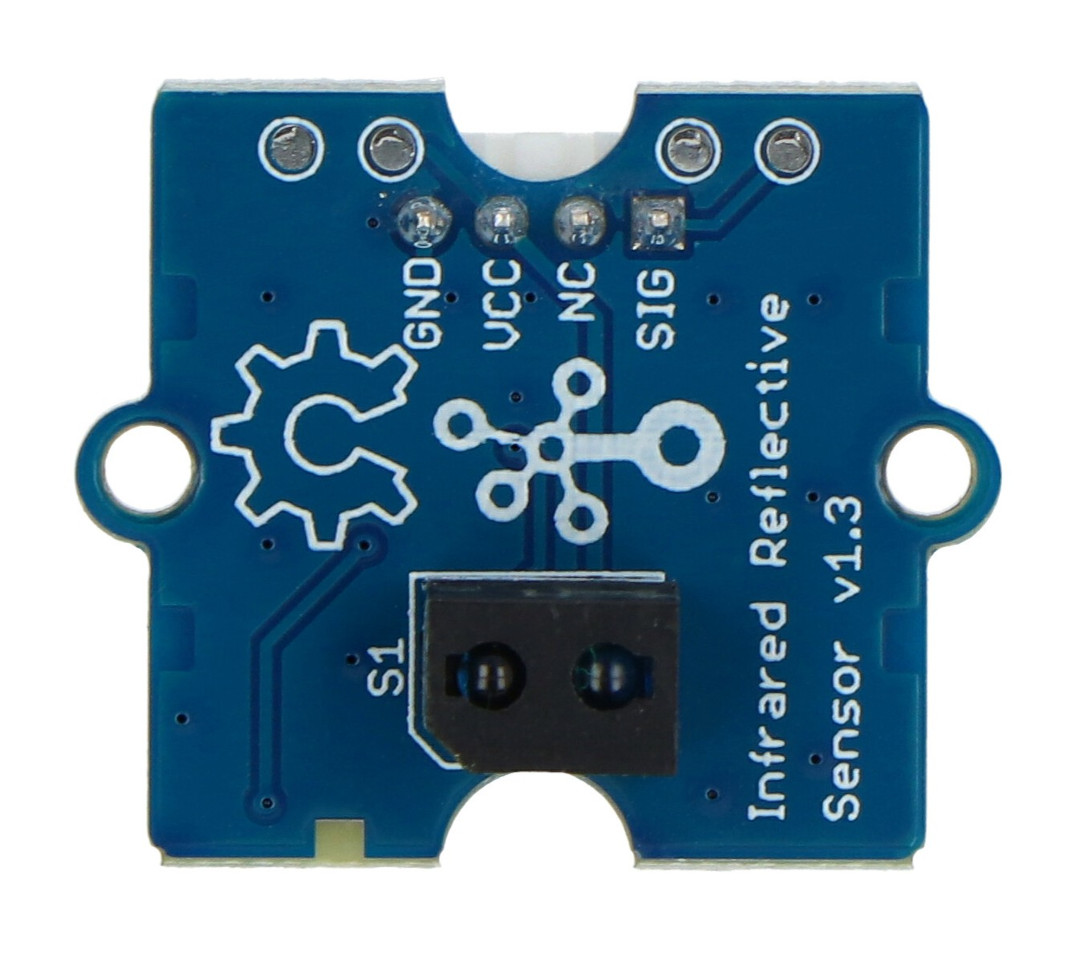

| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 5 V. |
| NC | Nie podłączone. |
| SIG | Sygnał wyjściowy. |
|
Instrukcja obsługi Producent przygotował przewodnik użytkownika dla Arduino oraz Raspberry. |
Specyfikacja
- Napięcie zasilania: 5 V
- Czujnik odbiciowy: RPR-220
- Efektywny dystans: od 0 do 45 mm
- Czas odpowiedzi: 10 μs
- Wymiary: 20 x 20 mm
- Masa: 4 g
