Opis produktu: Grove - regulowany czujnik ruchu PIR

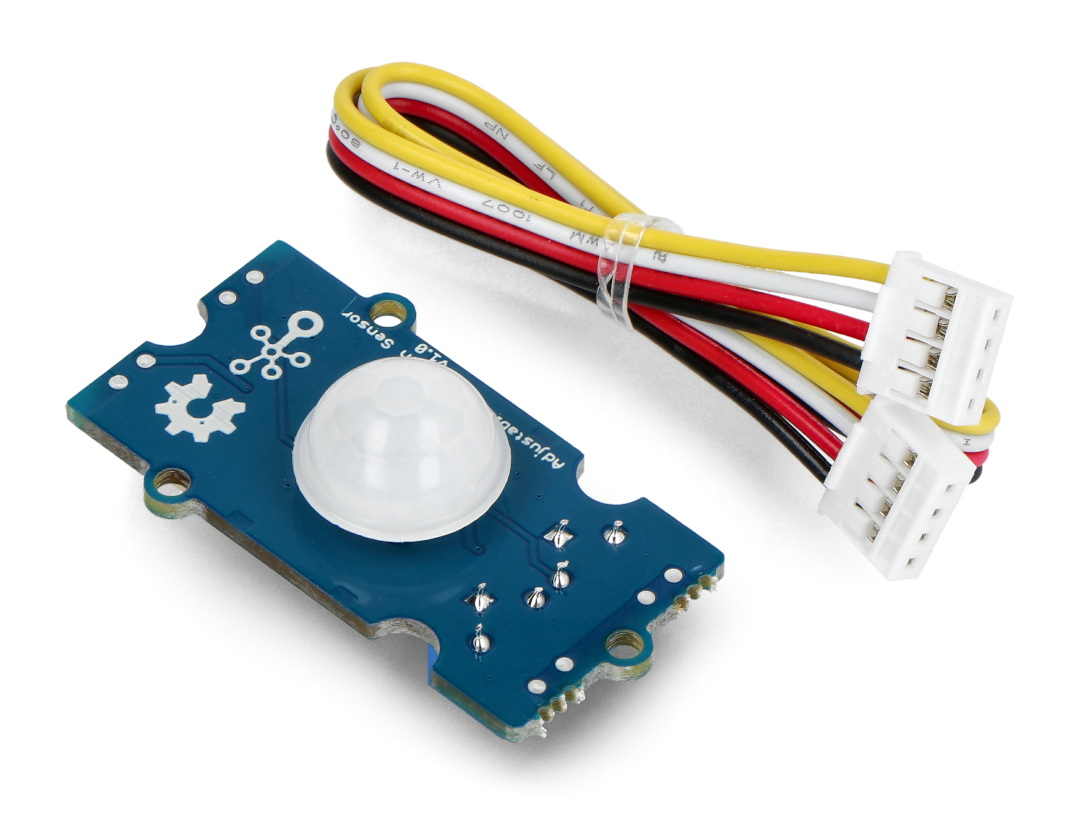

Regulowany czujnik ruchu typu PIR z interfejsem kompatybilnym z serią Grove. Jest łatwym w użyciu pasywnym czujnikiem na podczerwień. Wykrycie obiektu sygnalizowane jest cyfrowo - stanem wysokim na pinie SIG. Zasięg można ustawić między 0,1 a 3 metrów i czas reakcji do 130 s. Czujnik jest kompatybilny z Arduino, Raspberry Pi, BeagleBone Wio, LinkIt ONE i większością innych mikrokomputerów/kontrolerów. W zestawie znajduje się również przewód Grove.
Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika dla Arduino jak i bibliotekę z przykładowym kodem.

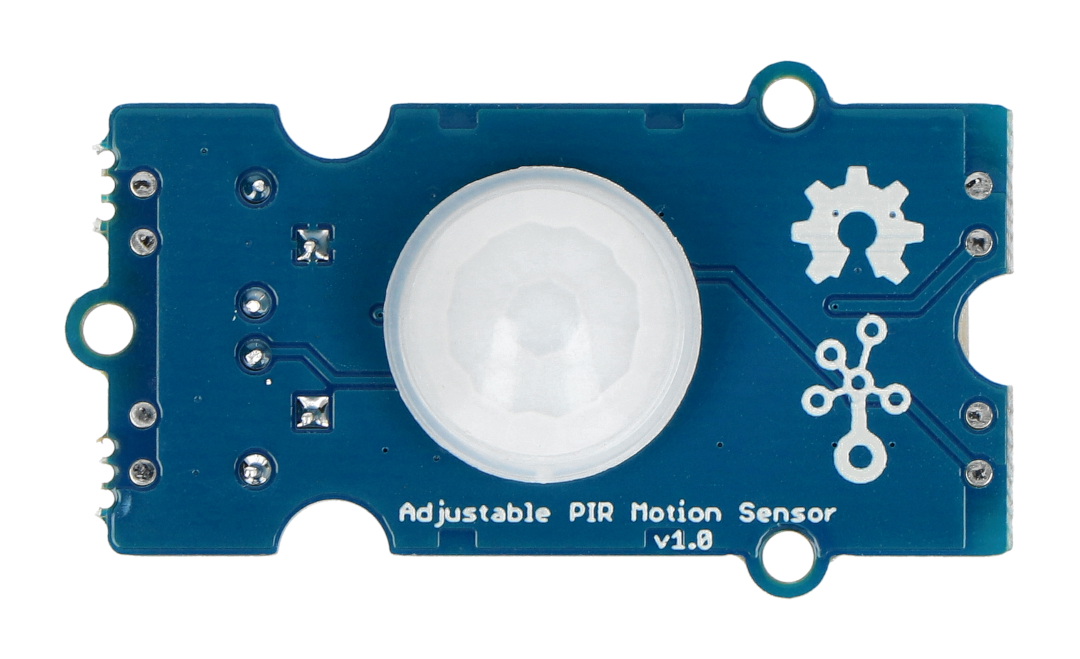

Grove - regulowany czujnik ruchu PIR.
Cechy
- Wbudowany filtr, wysoka odporność na RFI.
- Czas wyjścia, regulowany zakres odległości wykrywania.
- Niskie napięcie, niskie zużycie energii.
Zastosowanie
- Wykrywanie ruchu PIR
- Wykrywanie intruza
- Wykrywanie obecności
- Czujnika ruchu
- System bezpieczeństwa
- Automatyczne sterowanie itp.
| Pin | Opis |
|---|---|
| 1. | Sygnał. |
| 2. | No Connected (Nie Połączony) |
| 3. | Napięcie zasilania: od 3,3 V do 5 V. |
| 4. | Masa układu. |
| 5. |
ONTIME: czas trwania stanu wysokiego po wykryciu obiektu |
| 6. |
Sens: czułość czujnika (dystans, w którym wykrywa ruch obiektu) |
Specyfikacja techniczna
| Atrybut | Wartość |
|---|---|
|
Napięcie pracy |
3,3 V / 5 V |
|
Temperatura pracy |
-30~70℃ |
|
Kąt widzenia |
Umieszczenie poziome 80 ° Ustawienie pionowe 55 ° |
|
Wykrywanie reakcji spektralnej (λ) |
5 nm ~ 14 nm |
|
Odległość wykrywania |
0 ~ 3m |
|
Czas na wysokim poziomie |
<130s |
|
Czas stabilności |
30 sekund po włączeniu zasilania |
|
Interfejs |
I2C |
|
Rodzaj interfejsu |
Cyfrowy |
