Opis produktu: Grove - czujnik ruchu PIR
Czujnik ruchu typu PIR z interfejsem kompatybilnym z serią Grove. Wykrycie obiektu sygnalizowane jest cyfrowo - stanem wysokim na pinie SIG. Zasięg można ustawić zasięg między 0,1 a 6 metrów i czas reakcji między 0,3 a 25 s. Czujnik jest kompatybilny z Arduino, Raspberry Pi, BeagleBone Wio, LinkIt ONE i większością innych mikrokomputerów/kontrolerów. W zestawie znajduje się również przewód Grove.

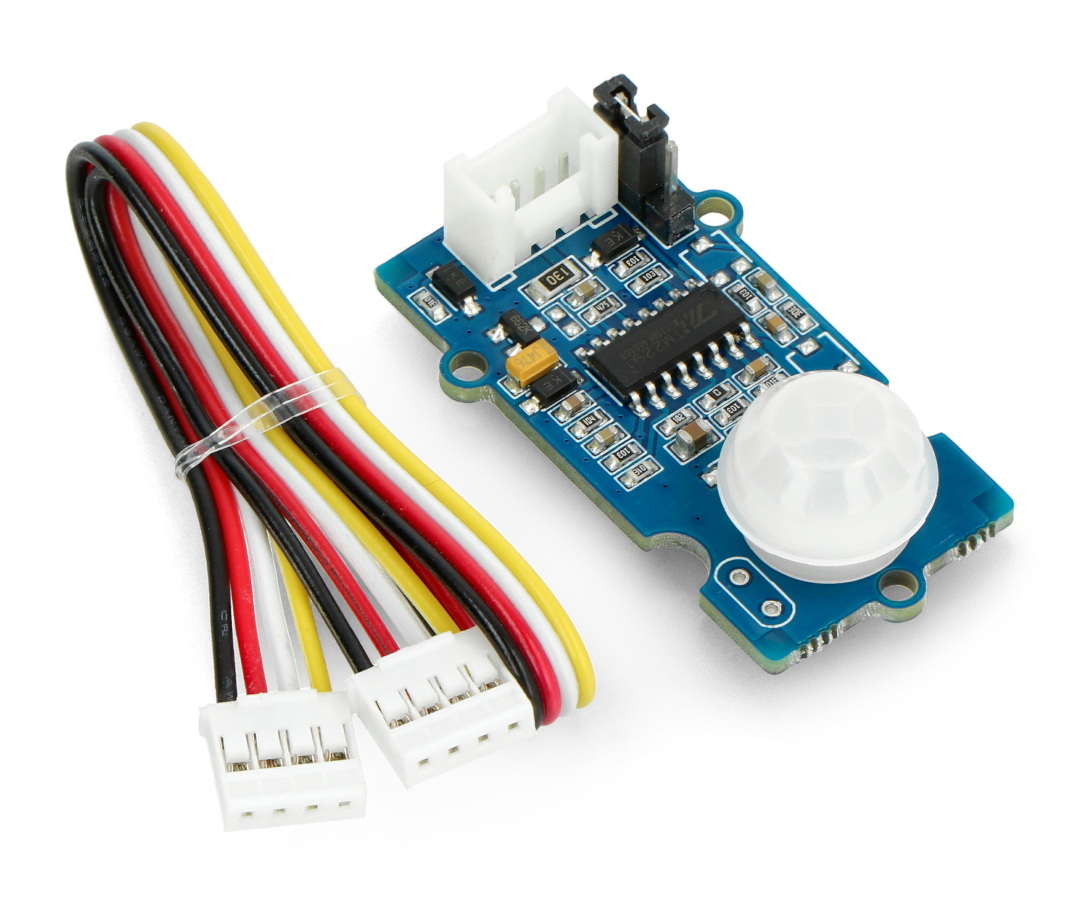

Grove - czujnik ruchu PIR.
Obsługa
Czujnik wystarczy podłączyć przewodem Grove do dedykowanego gniazda na płytce Seeeduino lub, w przypadku Raspberry Pi i innych minikomputerów, według tabeli poniżej. Zasięg i czas reakcji można regulować za pomocą potencjometrów (brak w zestawie) które należy samodzielnie przylutować do płytki.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 3.3 V do 5 V. |
| GND | Masa układu. |
| SIG | Wyjście cyfrowe, sygnalizujące wykrycie ruchu. |
Producent udostępnia na swojej stronie proste instrukcje połączenia Arduino (Seeeduino) i Raspberry Pi wraz z kodami źródłowymi.
Za jego pomocą można stworzyć na przykład:
- System antywłamaniowy
- Systemy automatyzacji
- Przełącznik
- Wykrywacz ruchu
Specyfikacja
- Napięcie zasilania: od 3 V do 5 V
- Pobór prądu (3 V): 100 µA
- Pobór prądu (5 V): 150 µA
- Zasięg: od 0,1 m do 6 m (domyślnie 3 m)
- Czas reakcji: od 0,3 s do 25 s
- Długość fali: od 7 um do 14 um
- Kąt widzenia: 120 °
- Soczewka czujnika: Fresnel 8120
- Kontroler: BISS0001
- Wymiary: 40 x 20 x 15 mm
- Masa: 12 g
