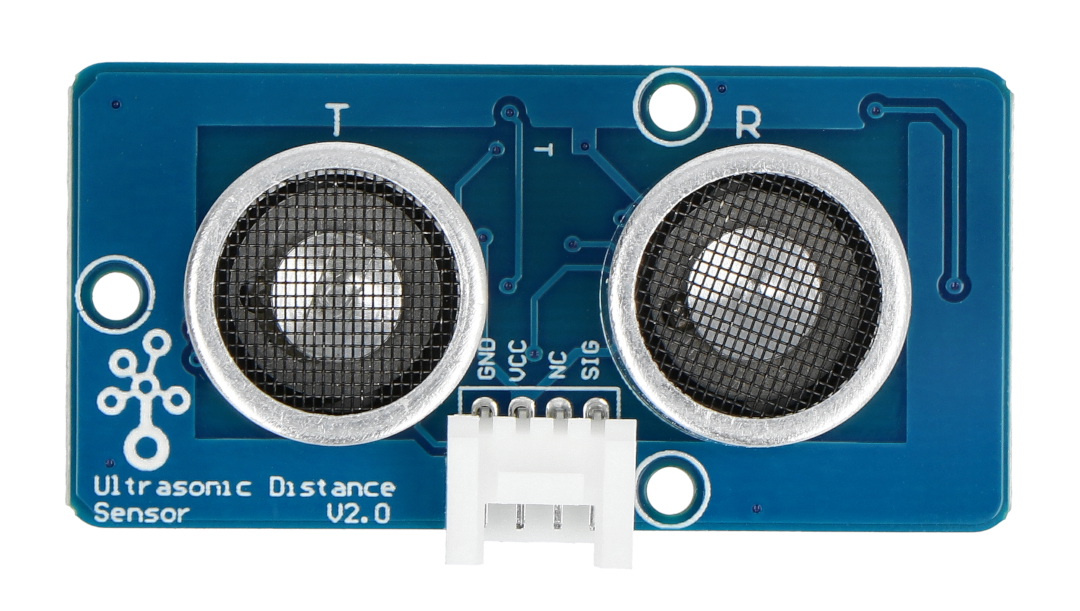

Opis produktu: Grove - ultradźwiękowy czujnik odległości 3-350cm
Czujnik ultradźwiękowy działający w zakresie od 3 cm do 350 cm. Zasilany napięciem 5 V. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości.
|
Produkt kompatybilny z Arduino i Raspberry Pi |

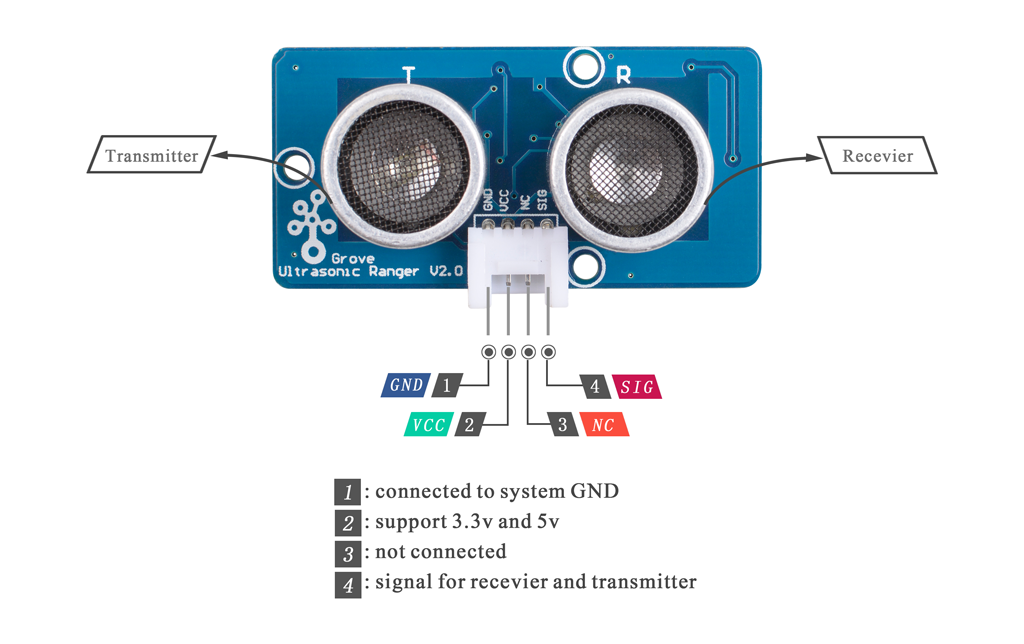

Podłączenie
Czujnik komunikuje się z mikrokontrolerem w sposób cyfrowy. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu - przewód czarny. |
| VCC | Napięcie zasilania od 3,2 V do 5,2 V - przewód czerwony. |
| NC | Nie podłączone - przewód biały. |
| SIG | Sygnał odbiornika - przewód żółty. |
Specyfikacja
- Napięcie zasilania: od 3,2 V do 5,2 V
- Średni pobór prądu: 8 mA
- Rozdzielczość: 1 cm
- Zakres pomiarowy: od 3 cm do 350 cm
- Wyjście: PWM
- Sygnał echo: TTL
- Częstotliwość pracy: 40 kHz
- Kąt pomiaru: 15 stopnii
- Temperatura pracy: od -10 °C do 60 °C
- Wymiary: 50 x 25 x 16 mm
- Waga: 13 g
