Opis produktu: SIM7600G-H 4G HAT (B) - nakładka GNSS / LTE 4G / 3G / 2G do Raspberry Pi - Waveshare 19485
SIM7600G-H 4G HAT (B) to moduł umożliwiający komunikację w technologii LTE Cat-4 4G, a także zapewniający wsparcie dla sieci 3G i 2G, co pozwala na globalne wykorzystanie technologii komunikacyjnych w różnych zastosowaniach, takich jak IoT, monitorowanie zdalne, systemy telemetryczne, nawigacja GPS czy inne. Wyposażony w złącza pogo pin dla Raspberry Pi Zero / Zero W oraz złącze microUSB dla innych modeli Raspberry Pi i komputerów PC. Dzięki wbudowanemu modułowi SIM7600G-H, możesz korzystać z funkcji takich jak dzwonienie, wysyłanie SMS-ów, transmisja danych oraz pozycjonowanie GNSS (GPS, BeiDou, GLONASS, GALILEO, QZSS). Moduł jest wyposażony w gniazdo SIM, dekoder audio oraz wskaźniki LED, co ułatwia monitorowanie statusu operacyjnego. Ponadto, obsługuje różne protokoły komunikacyjne i posiada wbudowany USB HUB, który umożliwia rozszerzenie portów USB.
Na stronie producenta znajduje się szczegółowy przewodnik użytkownika znacząco ułatwiający rozpoczęcie pracy z modułem.

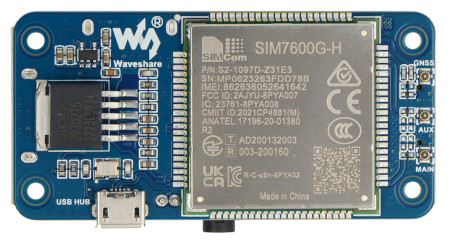

SIM7600G-H 4G HAT (B) - nakładka GNSS / LTE 4G / 3G / 2G do Raspberry Pi - Waveshare 19485.
Moduł umożliwia komunikację w technologii LTE Cat-4 4G.
Cechy szczególne modułu komunikacyjnego
- Dedykowany pin pogo dla Raspberry Pi Zero / Zero W.
- Złącze microUSB dla innych płytek Raspberry Pi lub komputerów.
- Wyposażony w układ SIM7600G-H zapewniający kompatybilność z sieciami 2G / 3G / 4G na całym świecie.
- Złącze USB HUB umożliwia podłączanie innych urządzeń i rozszerzenie portów USB.
- Obsługa połączeń dial-up, rozmów telefonicznych, SMS, TCP, UDP, DTMF, HTTP, FTP.
- Obsługa pozycjonowania za pomocą GPS, BeiDou, Glonass i stacji bazowych LBS.
- Gniazdo karty SIM obsługuje karty SIM 1,8 V / 3 V.
- Wbudowane gniazdo audio i dekoder audio umożliwiają wykonywanie połączeń telefonicznych.
- 2 wskaźniki LED ułatwiają monitorowanie stanu pracy.
- Sterowanie za pomocą poleceń AT.
- Obsługuje zestaw narzędzi aplikacji SIM: SAT Class 3, GSM 11.14 Release 99, USAT.
Rozmieszczenie elementów na płytce
- SIM7600G-H
- Układ koncentratora USB FE1.1S
- Dekoder audio NAU8810
- Układ zasilania MP1482
- Transmiter napięcia RT9193-33
- Wejście USB HUB (D+/D- pin pogo: dla Raspberry Pi Zero/Zero W, złącze microUSB: dla innych płytek Raspberry Pi lub komputera)
- Zasilanie pinu pogo (5 V: podłącza się do pinu 5 V urządzenia Zero / Zero W, prąd do 2 A, GND: podłącza się do pinu GND urządzenia Zero / Zero W)
- Rozszerzone porty USB (USB1 - USB2: złącza USB A, USB3: podkładka lutownicza)
- Gniazdo karty SIM 1,8 V / 3 V
- Gniazdo słuchawkowe / mikrofonowe 3,5 mm
- Główne złącze antenowe
- Złącze anteny pomocniczej AUX
- Złącze anteny GNSS
- Wskaźnik mocy
- Wskaźnik stanu sieci

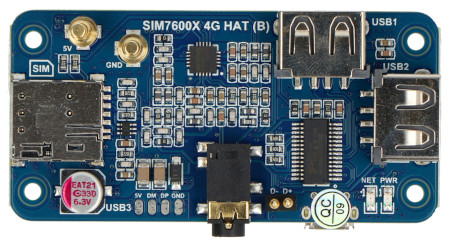

Rozmieszczenie elementów modułu.
Moduł jest wyposażony w gniazdo na kartę SIM.
Przykłady zastosowania SIM7600G-H 4G HAT (B)
- Projekty IoT: monitorowanie i zarządzanie urządzeniami zdalnie dzięki funkcji 4G.
- Systemy pozycjonowania: używanie modułu do śledzenia pojazdów, osób lub paczek dzięki funkcjom GPS i GNSS.
- Aplikacje komunikacyjne: tworzenie systemów komunikacji głosowej i SMS w projektach opartych na Raspberry Pi.
- Automatyka domowa: integracja z systemami inteligentnego domu w celu zdalnego sterowania i monitorowania.
Specyfikacja techniczna modułu
- Pasmo częstotliwości:
- LTE Cat-4: LTE-FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66, LTE-TDD: B34 / B38 / B39 / B40 / B41
- 3G: UMTS / HSDPA / HSPA+: B1 / B2 / B4 / B5 / B6 / B8 / B19
- 2G: GSM / GPRS / EDGE: 850 / 900 / 1800 / 1900 MHz
- Pozycjonowanie GNSS:
- Systemy satelitarne: GPS, BeiDou, GLONASS, GALILEO, QZSS
- Typ odbiornika: 16 kanałów
- Czułość: -159 dBm (GPS), -158 dBm (GLONASS)
- Czas pierwszej lokalizacji (open air): < 35 s (zimny start), < 1 s (ciepły start)
- SMS i audio:
- Obsługiwane typy SMS: MT, MO, CB, Text, PDU
- Funkcje audio: redukcja echa, redukcja szumów
- Napięcie zasilania: 5 V
- Temperatura pracy: od -30°C do 80°C
- Temperatura przechowywania: od -45°C do 90°C
- Wymiary: 65 x 32 mm
- Masa: 0,162 kg

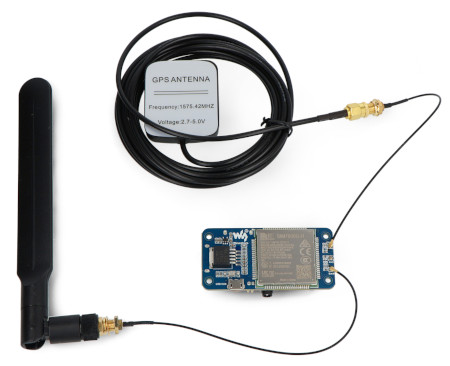

W zestawie znajduje się antena GPS i LTE.

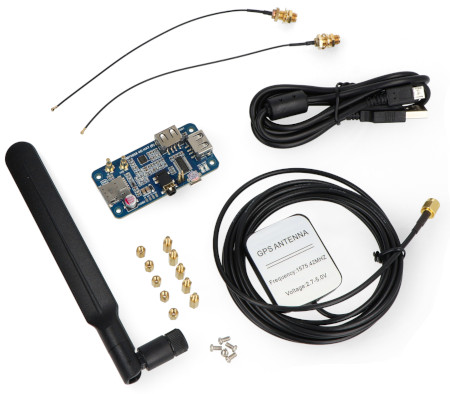

Elementy wchodzące w skład zestawu.
Zawartość zestawu
- 1x Moduł SIM7600G-H 4G HAT (B)
- 1x Antena LTE
- 1x Antena GPS
- 1x Przewód USB A - microUSB B
- 1x Zestaw śrub
