Dwuzakresowy moduł GPS z odbiornikiem GNSS LC29H(BS) przeznaczony do minikomputerów Raspberry Pi oraz Jetson Nano, obsługujący pasma L1 i L5. Posiada funkcję RTK (Real Time Kinematic), co pozwala na uzyskanie precyzyjnego pozycjonowania na poziomie centymetrów w czasie rzeczywistym. Idealny do zastosowań, które wymagają wysokiej precyzji, takich jak tworzenie stacji bazowych.

Dwuzakresowy moduł GPS/RTK L1+L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare...
319,00 zł
259,35 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-11-22
Oczekiwanie na dostawę
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Opis produktu: Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280

LC29H(BS) GPS / RTK HAT to zaawansowany moduł GNSS, który oferuje funkcję RTK (Real Time Kinematic), umożliwiającą osiągnięcie precyzyjnego pozycjonowania na poziomie centymetrów w czasie rzeczywistym. Obsługuje wyjście danych surowych obserwacji GNSS oraz korekty, co umożliwia tworzenie stacji bazowych RTK. Dodatkowo, posiada wbudowany wzmacniacz o niskim poziomie szumów i filtr powierzchni akustycznej, co pozwala na osiągnięcie wysokiej czułości i skuteczności w eliminacji zakłóceń. Moduł posiada standardowe złącze GPIO 40-pin, co pozwala na łatwe podłączenie z Raspberry Pi oraz Jetson Nano. Dzięki wsparciu A-GNSS (Assisted GNSS), moduł redukuje czas pierwszego ustalenia pozycji (TTFF) przy zimnym uruchomieniu do 5 sekund. LC29H(BS) posiada również złącze obsługujące akumulator ML1220, który pozwala na przechowywanie informacji efemerycznych i szybkie uruchamianie. Na płytce znajdują się także diody LED wskazujące status pracy modułu.

Producent przygotował również przewodnik użytkownika z przykładowymi programami dla Raspberry Pi.

Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280

Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280.

Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280

Moduł GPS z odbiornikiem GNSS LC29H(BS) kompatybilny z Raspberry Pi oraz Jetson Nano.

Główne cechy modułu

  • Obsługa wyjściowych danych obserwacyjnych i korekcyjnych GNSS, umożliwiająca ustanowienie stacji bazowej RTK.
  • Wbudowany wzmacniacz o niskim poziomie szumów i filtr akustyczny powierzchniowy, zapewniający wysoką czułość i wzmacnianie odporności na zakłócenia.
  • Obsługa anulowania aktywnego zakłóceń wieloczęstotliwościowych, skutecznie tłumiąca lub eliminująca zakłócenia sygnałów o wąskim pasmie (np. WiFi / 2 / 3 / 4 / 5G), zapewniając dokładność nawigacji.
  • Wsparcie dla A-GNSS (Asystowany GNSS), skracające czas do pierwszego wyznaczenia pozycji (TTFF) podczas uruchamiania na zimno do 5 sekund.
  • Obsługa oprogramowania QGNSS, ułatwiającego ustawianie różnych funkcji modułu.
  • Obsługuje akumulator ML1220 do przechowywania informacji o efemerydach i szybkiego uruchamiania.
  • Cztery diody LED na płytce informujące o statusie modułu.
  • Wiele dostępnych zasobów rozwoju online i podręcznik (przykłady w języku Python dla Raspberry Pi / Jetson Nano).

Rozkład elementów na płytce

  1. Układ LC29H
  2. LDO RT9166A-28PXL od 5 V do 2,8 V
  3. Konwerter USB na UART CP2102N
  4. 40-pinowe złącze GPIO do połączenia z Raspberry Pi
  5. Zworka wyboru UART
  6. Złącze antenowe IPEX 1
  7. Interfejs microUSB
  8. LDO RT9193-33PB od 5 V do 3,3 V
  9. Przycisk RESET
  10. Wskaźniki LED stanu
  11. Konwerter napięcia NDC7002N
  12. Gniazdo akumulatora ML1220

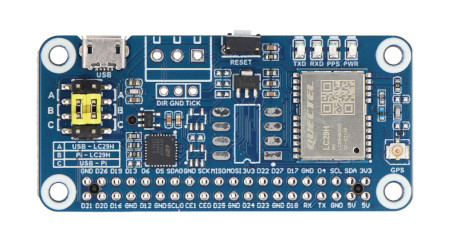

Dwuzakresowy moduł GPS L1+L5 z układem GNSS LC29H(AA) - nakładka dla Raspberry Pi - Waveshare 25278 - Rozkład elementów na płytce

Rozmieszczenie elementów na płytce.

Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280

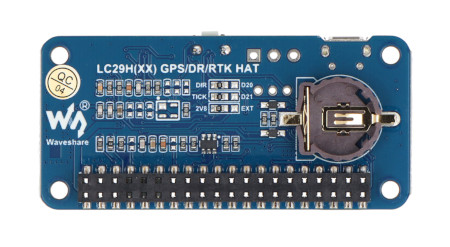

Moduł posiada złącze obsługujące akumulator ML1220.

Technologia RTK (Real Time Kinematic)

Technologia RTK wykorzystywana jest w modułach GNSS, aby zapewnić precyzję pozycjonowania w czasie rzeczywistym. RTK opiera się na różnicowej metodzie przetwarzania obserwacji nośnika fazy dwóch stacji pomiarowych, co umożliwia określanie położenia z dokładnością na poziomie centymetrów. Moduł RTK bazowy (jak LC29H(BS)) jest umieszczany na znanych, stałych koordynatach, a moduł mobilny (jak np. LC29H(DA)) odbiera korekty od stacji bazowej, co pozwala na szybkie i dokładne określenie położenia w czasie rzeczywistym. Jest to kluczowa technologia dla zastosowań wymagających precyzyjnej nawigacji, takich jak kontrola maszyn, systemy mapowania czy drony.

Zawartość zestawu

  • Dwuzakresowy moduł GPS/RTK L1+L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280
  • Złącze żeńskie 2x 20-pin
  • Zewnętrzna antena GPS (D)
  • Przewód IPEX 1 do SMA
  • Zestaw śrub

Specyfikacja techniczna modułu

  • Układ: LC29H(BS)
  • Funkcja: baza RTK
  • Pasmo częstotliwości:
    • GPS/QZSS: L1C/A, L5
    • BDS: B1I, B2a
    • Galileo: E1, E5a
    • GLONASS: L1
  • Odbiór sygnału: GPS, SBAS, QZSS, GLONASS, BeiDou, Galileo
  • Czułość akwizycji: -147 dBm
  • Czułość śledzenia: -165 dBm
  • Czułość ponownego przejęcia: -159 dBm
  • Najwyższa wysokość: 10000 m
  • Maksymalna prędkość: 500 m/s
  • Interfejs komunikacyjny: UART, I2C
  • Protokół komunikacyjny: NMEA 0183 V4.10, RTCM 3.x
  • Napięcie: 5 V (zasilane przez pin 5 V lub wejście USB)
  • Pobór prądu: do 40 mA przy 5 V
  • Temperatura pracy: -40ºC do 85ºC
  • Kompatybilny z Raspberry Pi
  • Wymiary: 65 x 30,5 mm
Dwuzakresowy moduł GPS / RTK L1 + L5 z układem GNSS LC29H(BS) - nakładka do Raspberry Pi - Waveshare 25280

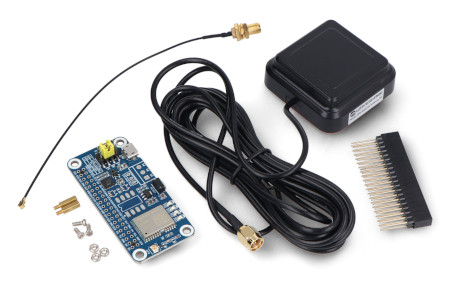

Elementy wchodzące w skład zestawu.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
Interfejs I2C / UART
Moduł - typ GPS
GPS - Dokładność -165 dBm
Szerokość opakowania 13.5 cm
Wysokość opakowania 10 cm
Głębokość opakowania 4 cm
Masa opakowania 0.161 kg
