Opis produktu: CAN Expansion HAT - 2-kanałowa izolowana nakładka CAN do Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912
CAN Expansion HAT to wyprodukowana przez Waveshare nakładka dla Raspberry Pi rozszerzająca magistralę CAN. Oferuje dwukanałową komunikację CAN 2.0 z układami MCP2515 i SI65HVD230, zapewniając stabilność i bezpieczeństwo transmisji danych. Wbudowany cyfrowy izolator oraz izolacja zasilania chronią przed zakłóceniami i przepięciami. Moduł jest wyposażony w TVS SM24CANB, obsługę napięć 3,3 V / 5 V, przełączalny rezystor 120 Ω i interfejs SPI. Standardowe 40-pinowe złącze GPIO gwarantuje pełną kompatybilność z Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B+ / 4B / 5. Idealnie sprawdzi się do zastosowań motoryzacyjnych i przemysłowych.
Produkt kompatybilny z Raspberry Pi i Arduino!
Producent udostępnia przewodnik użytkownika, który zawiera między innymi przykładowe kody programu oraz instrukcję podłączenia nakładki.

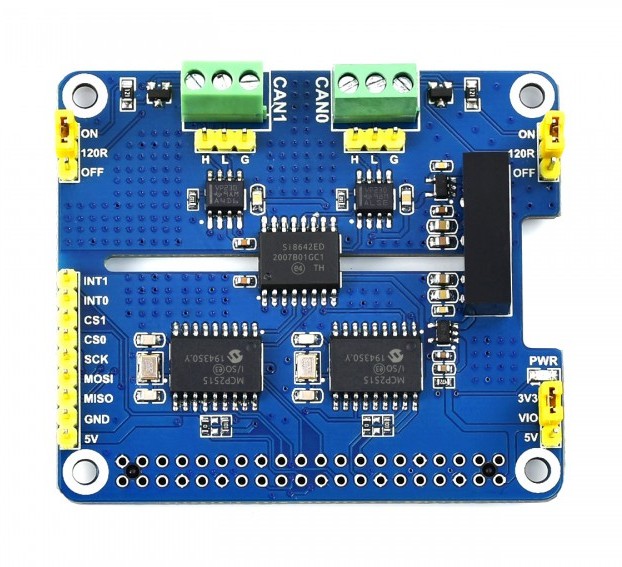

CAN Expansion HAT - 2-kanałowa izolowana nakładka CAN do Raspberry Pi - MCP2515 + SN65HVD230 - Waveshare 17912.

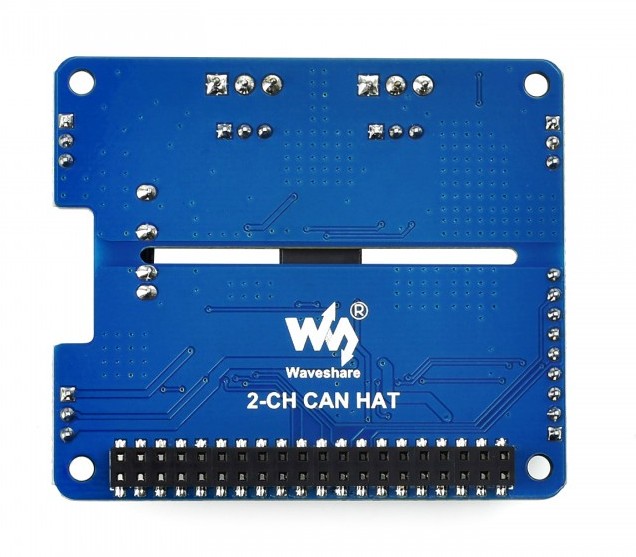

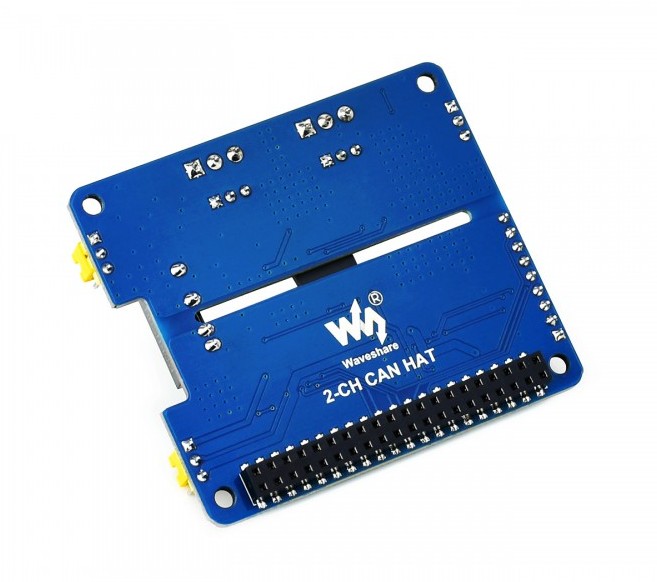

Nakładka posiada 40-pinowe złącze GPIO.
Główne cechy CAN Expansion HAT
- Dwukanałowy CAN: komunikacja CAN2.0 dzięki MCP2515 i SI65HVD230
- Izolacja zasilania i sygnałów: zapewnia stabilność i ochronę przed zakłóceniami
- Zabezpieczenia ESD: TVS SM24CANB chroni przed przepięciami i ładunkami elektrostatycznymi
- Obsługa napięć 3,3 V / 5 V: konfigurowalne za pomocą zworki
- Rezystor końcowy 120 Ω: przełączany dla optymalizacji transmisji
- Kompatybilność z Raspberry Pi: standardowe 40-pinowe złącze GPIO

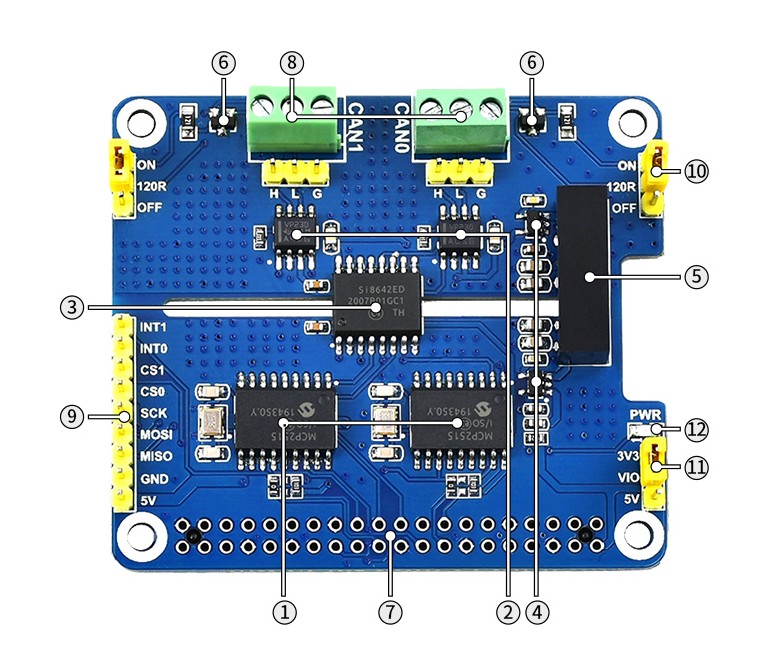

Rozmieszczenie elementów na nakładce
- Kontroler MCP2515
- Nadajnik-odbiornik SI65HVD230
- Izolator cyfrowy SI8642ED
- Układ zasilania RT9193-33
- Moduł izolacji zasilania B0505LS-1W
- Dioda TVS SM24CANB
- Standardowy nagłówek GPIO Raspberry Pi 40-pin
- Zacisk śrubowy magistrali CAN
- Piny sterujące MCU do użytku z płytami głównymi, takimi jak Arduino
- Przełącznik rezystora końcowego 120 Ω
- Przełącznik poziomu logicznego 3,3 V / 5 V
- Wskaźnik mocy
Elementy na płytce CAN Expansion HAT.

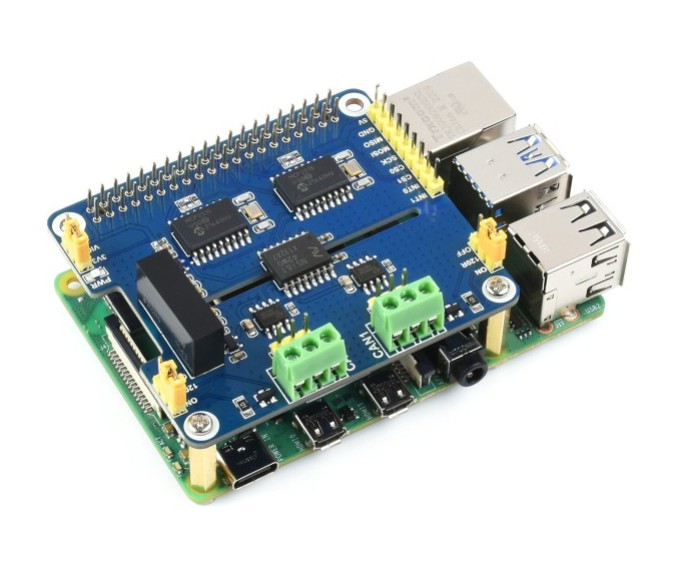

Nakładka jest kompatybilna z wieloma modelami Raspberry Pi.
Podłączenie i kompatybilność z Raspberry Pi
Moduł obsługuje Raspberry Pi Zero, 2B, 3B, 4B oraz 5 dzięki standardowemu 40-pinowemu złączu GPIO. SPI należy aktywować w konfiguracji systemu. Zalecane jest użycie dystansów dla stabilnego montażu i ochrony przed zwarciami. Wymagane są zmiany w pliku config.txt, aby skonfigurować moduł do pracy z CAN0 i CAN1.
Specyfikacja techniczna CAN Expansion HAT
- Typ: nakładka rozszerzająca CAN
- Wbudowany układ: MCP2515 i SI65HVD230
- Napięcie zasilania: 5 V
- Napięcie logiczne: 3,3 V / 5 V
- Interfejs: SPI
- Wymiary: 65 x 56,5 mm
Zawartość zestawu
- 1x CAN Expansion HAT - 2-kanałowa izolowana nakładka CAN do Raspberry Pi - MCP2515 + SI65HVD230 - Waveshare 17912
- 1x Nagłówek 2x20pin żeński
- 1x Zestaw śrubek i dystansów
Przedmiotem sprzedaży jest wyłącznie nakładka - Raspberry Pi należy kupić osobno.
