Opis produktu: RPi Relay Board - 3 przekaźniki - nakładka dla Raspberry Pi
Nakładka dopasowana do z łącz GPIO Raspberry Pi w wersji 4B, 3B+, 3B, 2B, B+ oraz A+, z trzema przekaźnikami o parametrach 250 V / 10 A. Płytka posiada złącze śrubowe. Komunikuje się poprzez sygnały cyfrowe.
Specyfikacja
- Zasilanie: pobierane z Raspberry Pi
- 3 x przekaźnik o parametrach:
- 250 VAC / 10 A
- 120 VAC / 15 A
- 30 VDC / 10 A
- Złącza zgodne z Raspberry Pi
- Optoizolacja oddzielająca układ os sterowania
- Diody statusowe
- Cztery otwory na śruby montażowe
- Elementy montażowe w zestawie
- Wymiary: 65 x 56 mm

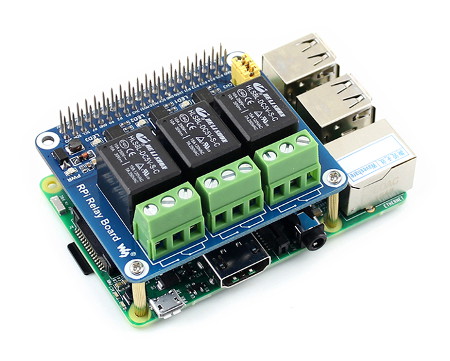

Nakładka posiada złącza dopasowane do Raspberry Pi, trzy przekaźniki oraz złącza śrubowe. Minikomputer można nabyć osobno.
Rozkład elementów na płytce
- Złącze GPIO do podpięcia z Raspberry Pi
- Złącza śrubowe do podłączenia sterowanego urządzenia
- Przekaźniki
- Transoptory PC817
- Diody LED:
- Świeci: NC jest otwarte, a NO jest zamknięte
- Nie świeci: NC jest zamknięte, a NO jest otwarte
- Dioda LED informująca o zasilaniu
- Zworki kontrolne:
- Zwarte: kontrola przekaźników przez domyślne wejścia i wyjścia z przykładowego kodu
- Rozwarte: kontrola przekaźników przez wejścia i wyjścia przez przewody
Podłączenie
Moduł komunikuje się poprzez sygnały cyfrowe, podawane poprzez piny GPIO Raspberry Pi. Poniżej przedstawiamy rozkład wykorzystanych wyprowadzeń, wraz z oznaczeniami GPIO, dla biblioteki wringPi oraz w nazewnictwie procesora BCM.
| Przekaźnik |
Pin GPIO |
Biblioteka wiringPi |
Oznaczenie układu BCM |
|---|---|---|---|
| Kanał 1 | 37 | P25 | 26 |
| Kanał 2 | 38 | P28 | 20 |
| Kanał 3 | 40 | P29 | 21 |
|
Szczegółowy opis podłączenia oraz przykład konfiguracji z minikomputera można znaleźć w przewodniku użytkownika. |
RPi Relay Board - 3 przekaźniki - nakładka dla Raspberry Pi - Waveshare 11638
RPi Relay Board od Waveshare to nakładka dla Raspberry Pi, która umożliwia wyposażenie płytki w trzy przekaźniki o parametrach 250 VAC/10 A, 120 VAC/15 A oraz 30 VDC/10 A. Rozkład złączy jest zgodny z Raspberry Pi w wersjach A+, B+, 2B, 3B, 3B+ i 4B.
Nakładka pobiera energię elektryczną z płytki głównej Raspberry Pi, dzięki czemu korzystanie z niej nie wymaga dodatkowego źródła zasilania. Podłączenie sterowanego urządzenia lub instalacji jest możliwe dzięki złączom śrubowym połączonym z każdym z przekaźników.
Rozszerzenie GPIO do Raspberry Pi z przekaźnikami
Rozszerzenie RPi Relay Board od Waveshare w połączeniu z odpowiednią wersją Raspberry Pi możesz wykorzystać między innymi w zastosowaniach związanych z automatyką budynkową czy systemami bezpieczeństwa.
W naszej ofercie dostępne są również inne rozszerzenia GPIO do Raspberry Pi, a także szeroki wybór rozmaitych nakładek Hat, urządzeń peryferyjnych, akcesoriów, gadżetów fanowskich oraz materiałów edukacyjnych związanych z tą serią.
