TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395

Indeks: ADA-02468 EAN: 5904422330842

Moduł oparty na układzie TXB0108 pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: 3,3 V oraz 5 V. Posiada osiem kanałów, automatycznie wykrywa kierunek transmisji.

TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395
49,90 zł
40,57 zł netto
Zapłać później
Producent: Adafruit

Opis produktu: TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395

Moduł oparty na układzie TXB0108 pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: 3,3 V oraz 5 V. Posiada osiem kanałów, automatycznie wykrywa kierunek transmisji.  Wymiary płytki to 27 x 10 mm.

Układ pracuje z niewielkimi prądami, dlatego też nie można do niego bezpośrednio podłączać diod LED i długich przewodów. Problemy pojawiają się także z magistralą I2C ze standardowymi rezystorami podciągającymi (około 4,7 kΩ). W celu obsługi tego interfejsu należy zastosować rezystory o wartości co najmniej 50 kΩ - wewnętrzne rezystory mikrokontrolerów AVR (w tym Arduino) będą odpowiednie, ich rezystancja wynosi ok. 100 kΩ).

TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395

TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395.

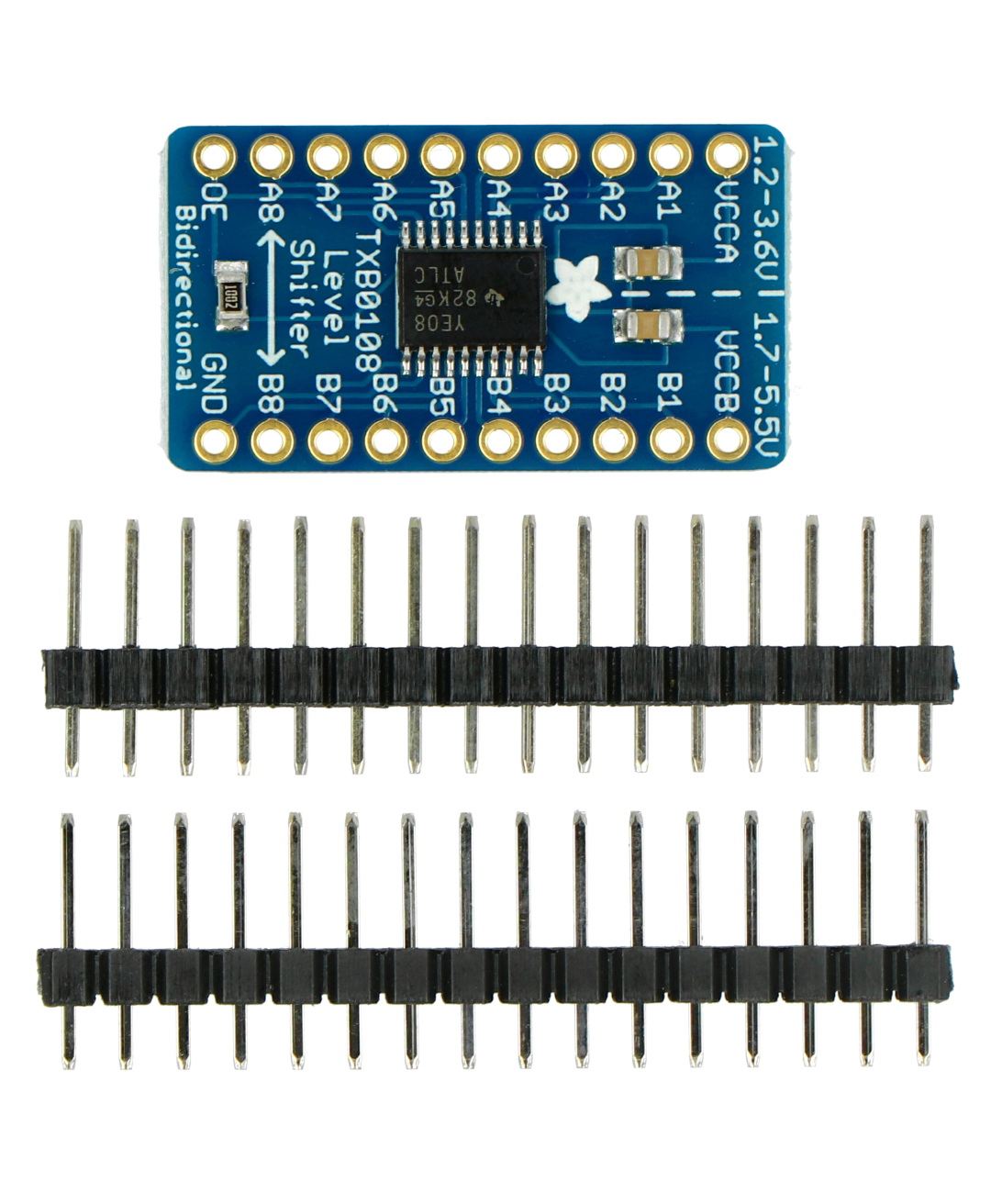

Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.

Podłączenie

Wszystkie wyprowadzenia zostały odpowiednio podpisane na płytce:

  • VCCA - niższe napięcie z zakresu 1,2 V- 3,6 V
  • VCCB - niższe wyższe z zakresu 1,7 V-5,5 V
  • Ax - wejścia/wyjścia o niższym napięciu
  • Bx - wejścia/wyjścia o wyższym napięciu
  • GND - masa układu
  • OE - podanie stanu niskiego powoduje zablokowanie wyjść

TXB0108 - konwerter poziomów logicznych dwukierunkowy, 8-kanałowy - Adafruit 395

Dwukierunkowy, ośmiokanałowy konwerter poziomów logicznych od Adafruit to urządzenie oparte o układ TBX0108. Wyprowadzenia w postaci pól lutowniczych pozwalają na przylutowanie do rozszerzenia pinów GPIO i połączenie tak przygotowanej nakładki z płytką stykową, Raspberry Pi, Arduino czy innym urządzeniem drogą przewodową.

Konwerter poziomów logicznych stworzony przez Adafruit działa w sposób dwukierunkowy i potrafi automatycznie wykrywać kierunek transmisji, dzięki czemu praca z nim jest szybsza oraz wygodniejsza.

Dowiedz się więcej o konwerterze TBX0108 od Adafruit

Dodatkowe informacje na temat konwertera znajdziesz na stronie internetowej producenta Adafruit, do której odnośnik znajduje się w sekcji “Przydatne linki” pod opisem produktu. Dostępny jest tam również przewodnik użytkownika oraz dokumentacja układu TBX0108.

W naszym asortymencie znajdziesz również inne modele konwerterów poziomów logicznych, między innymi w formie rozszerzeń GPIO do Raspberry Pi czy Arduino. Nasza oferta obejmuje też przydatne akcesoria do konwerterów, w tym listwy GPIO czy przewody przyłączeniowe.

Szerokość opakowania 7 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 14 cm
Masa opakowania 0.005 kg
