Grove - Base Hat for Raspberry Pi - nakładka dla Raspberry Pi 4B/3B+/3B

Indeks: SEE-15458 EAN: 5904422323769

Nakładka dla Raspberry Pi 4B / 3B+ / 3B oparta o mikrokontroler STM32 z 12-bitowym przetwornikiem ADC, ze złączami Grove, umożliwia podłączenie czujników i modułów z serii Grove komunikujących się poprzez interfejs cyfrowy, analogowy, I2C, PWM, UART. Obecnie ponad 60 modułów Grove jest wspieranych przez nakładkę Grove Base Hat.

Grove - Base Hat for Raspberry Pi - nakładka dla Raspberry Pi 4B/3B+/3B
49,00 zł
39,84 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Raspberry Pi

Opis produktu: Grove - Base Hat for Raspberry Pi - nakładka dla Raspberry Pi 4B/3B+/3B

Nakładka dla Raspberry Pi 4B / 3B+ / 3B oparta o mikrokontroler STM32 z 12-bitowym przetwornikiem ADC, ze złączami Grove, umożliwia podłączenie czujników i modułów z serii Grove komunikujących się poprzez interfejs cyfrowy, analogowy, I2C, PWM, UART. Obecnie ponad 60 modułów Grove jest wspieranych przez nakładkę Grove Base Hat.

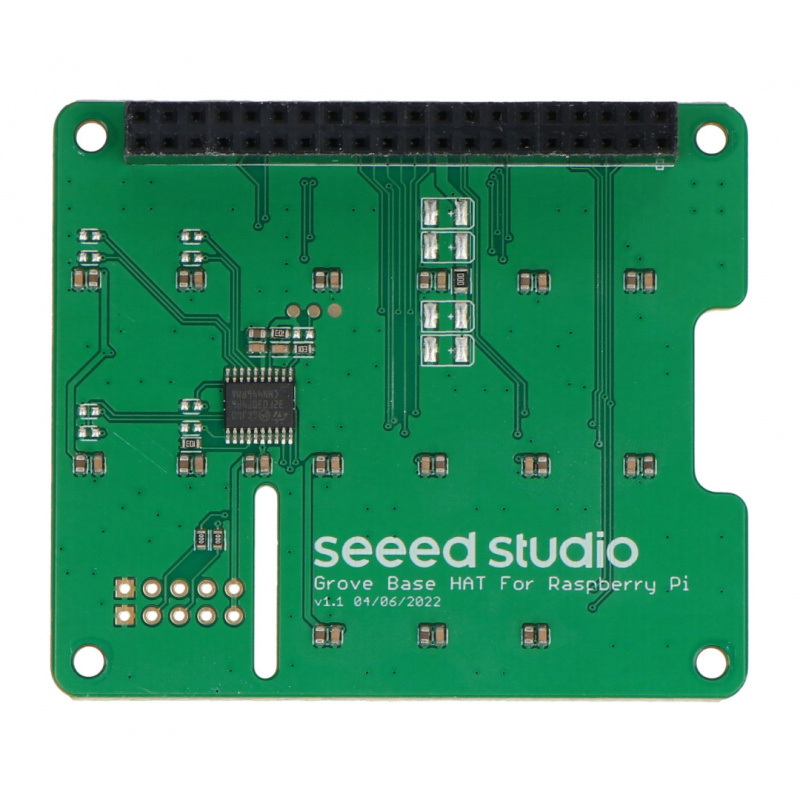

Z powodu globalnych problemów z dostępnością układu STM32F030F4P6TR producent nakładki zastąpił ją układem MM32F031F6P6. Podstawowe funkcjonalności nakładki nie uległy zmianie.

Grove Base Hat dla Raspberry Pi

Przedmiotem sprzedaży jest nakładka Grove Base Hat, minikomputer Raspberry Pi można nabyć osobno.

Uwaga!

Nakłada pracuje z napięciem 3,3 V, nie należy podłączać wyższego napięcia, gdyż może to skutkować trwałym uszkodzeniem płytki.


Moduł do komunikacji z minikomputerem Raspberry Pi wykorzystuje interfejs I2C o adresie 0x04. Base Hat pracuje z napięciem 3,3 V.

Wprowadzenia nakładki Grove Base Hat dla Raspberry Pi

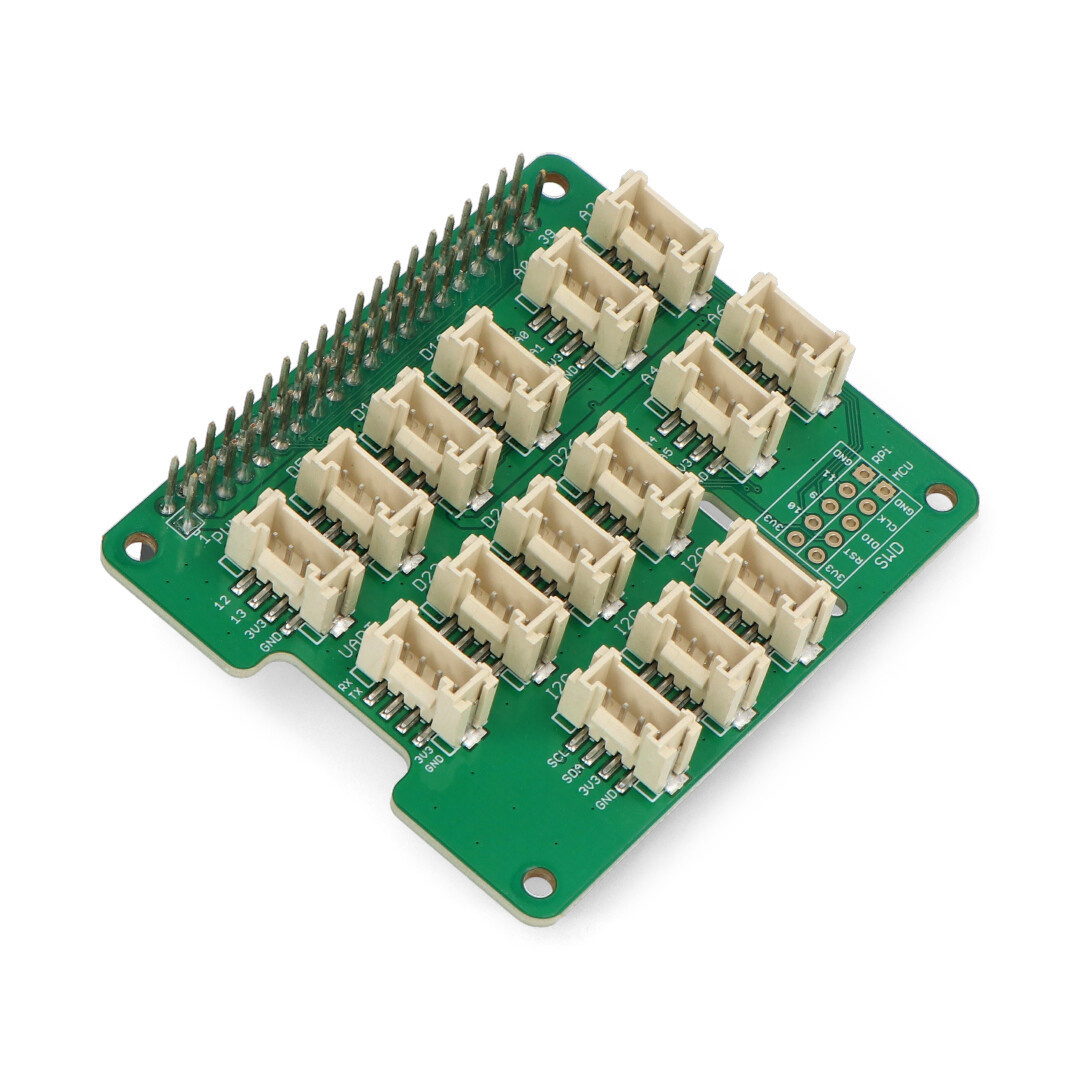

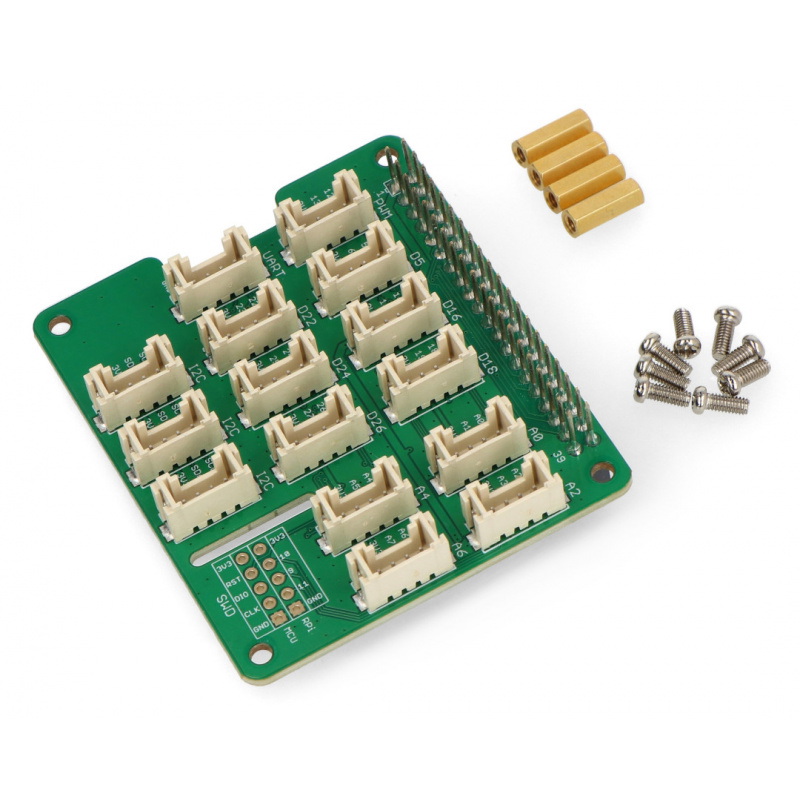

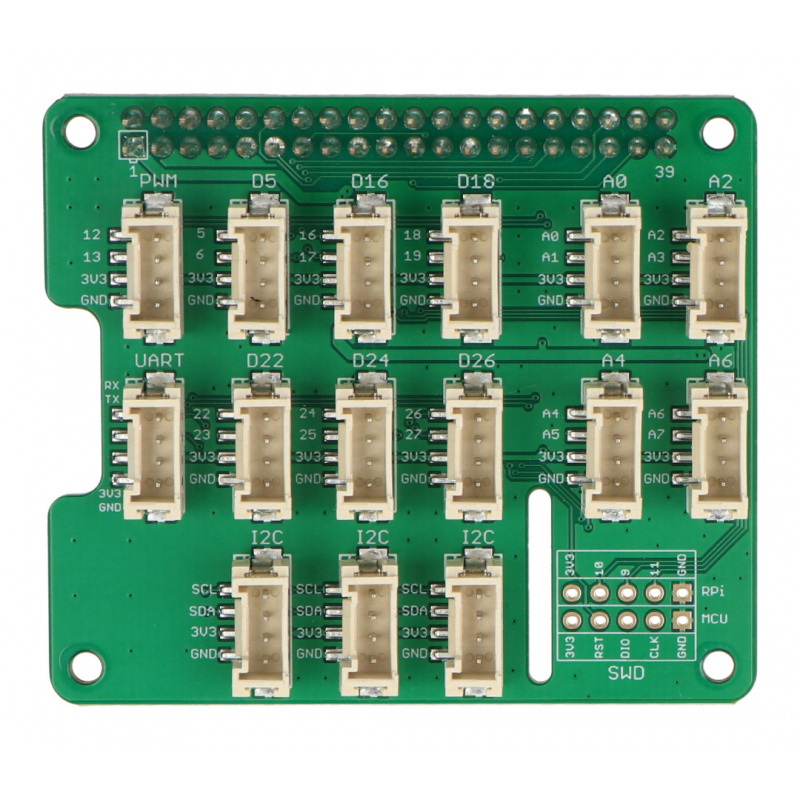

Nakładka została wyposażona w 15, 4-pinowych złącz Grove z interfejsami cyfrowymi, analogowymi, PWM, I2C, UART oraz GPIO. Dodatkowo płytka posiada wyprowadzone wszystkie złącza GPIO Raspberry Pi.

Specyfikacja nakładki Grove Base Shield

Parametr Opis
Napięcie pracy 3,3 V
Mikrokontroler STM32F030F4P6
Porty Grove

6x cyfrowe

4x analogowe

3x I2C

1x PWM

1x UART

1x SWD

Grove-Digital Podłączone bezpośrednio do Raspberry Pi
Grove-Analog Podłączone do przetwornika 12-bit ADC w STM32 i przetransferowane do Raspberry poprze I2C
Grove-I2C Podłączone bezpośrednio do Raspberry Pi
Grove-PWM Podłączone bezpośrednio do Raspberry Pi
UART/RSPISER Podłączone bezpośrednio do Raspberry Pi
SWD Pin do wgrywania firmware mikrokontrolera STM32
Złącze GPIO RPi 40-pin
Wymiary 65 x 55 x 20 mm
Masa 24,5 g

Grove - Base Hat dla Raspberry Pi - nakładka dla Raspberry Pi 4B/3B+/3B

Rozbudowana nakładka Grove Base Hat dla Raspberry Pi to idealny moduł dodatkowych dla zaawansowanych elektroników. Umożliwia bowiem bezproblemowe podłączenie wielu modułów serii Grove w tym samym momencie.

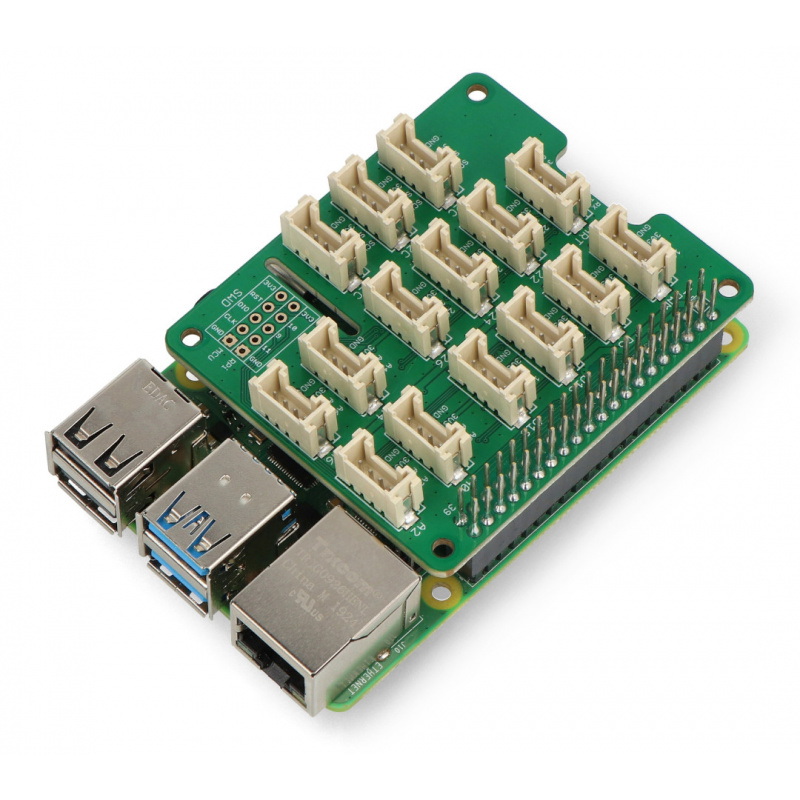

Płytka podłączana jest do głównej płyty Raspberry Pi (w wersji 4B, 3B+ lub 3B) za pomocą portu szeregowego. Następnie do modułu można podpiąć inne nakładki serii Grove. W tym celu można skorzystać z jednego z kilkunastu dostępnych wejść różnego rodzaju!

Grove Base Hat dla Raspberry Pi - 16 wejść

Nakładki Grove mają ogromną zaletę dzięki oferowaniu możliwości korzystania z wielu urządzeń jednocześnie. Występują w kilku wersjach - wszystkie znajdziesz w naszym sklepie.

Oferowana nakładka zawiera sześć wejść cyfrowych, cztery analogowe, 3 interfejsu I2C i po jednym: PWM, SWD oraz UART. Wyposażając się w ten produkt, można kompletować kolejne nakładki funkcjonalne serii Grove, inteligentne czujniki i inne dodatki. Pozycja obowiązkowa dla fanów złożonych systemów.

Szerokość opakowania 11.6 cm
Wysokość opakowania 2.7 cm
Głębokość opakowania 7.6 cm
Masa opakowania 0.052 kg
