Grove - Base Shield v2 - nakładka na Arduino

Indeks: SEE-04440 EAN: 5904422368852

Nakładka do Arduino rozszerzająca możliwości pinów I/O. Przystosowana do modułów i czujników z serii Grove. Posiada 4-pinowe złącza, jak również wszystkie wyprowadzenia znane z Arduino. Pracuje z napięciami 3,3 V oraz 5 V.

Grove - Base Shield v2 - nakładka na Arduino
20,90 zł
16,99 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - Base Shield v2 - nakładka na Arduino

Nakładka do Arduino rozszerzająca możliwości pinów I/O. Przystosowana do modułów i czujników z serii Grove. Posiada 4-pinowe złącza, jak również wszystkie wyprowadzenia znane z Arduino. Pracuje z napięciami 3,3 V oraz 5 V. Moduł posiada osobne złącza dla interfejsów I2C i UART z wyprowadzonym zasilaniem oraz masą ułatwiające podłączenie czujników.

Grove - Base Shield v2 - nakładka na Arduino - szybkie rozłączanie i podłączanie modułów Arduino bez użycia narzędzi!

Nakładka bazowa Grove Base Shield v2 umożliwia łatwe i szybkie łączenie modułów Arduino z modułami pomocniczymi w sposób beznarzędziowy - odpadają wszelkie problemy z używaniem dodatkowych płytek prototypowych, płytek stykowych, plączących się przewodów połączeniowych i zworek! Wykorzystując 16 konektorów dostępnych na płytce Base Shield v2, możesz wykonać wiele kombinacji przy użyciu ponad 300 dostępnych modułów rozszerzeniowych z serii Grove! Base Shield v2 posiada wyprowadzenia ułożone w sposób zapewniający kompatybilność sprzętową i łatwy montaż do głównych płytek Arduino UNO R3, Arduino LEONARDO i Arduino MEGA.

Grove Base Shield v2 - kompatybilność zasilania

Każde z szesnastu złączy Grove umieszczonych na płytce Base Shield v2, posiada cztery wyprowadzenia, w tym wyprowadzenia dla podłączenia napięcia zasilania (VCC). Ze względu na fakt, że jedne płytki z mikrokontrolerami wymagają zasilania napięciem 5V, a inne napięciem 3,3V, na płytce Base Shield v2 producent umieścił przełącznik pozwalający wybrać poziom napięcia zasilania. Przykładowo, używając płytki Arduino UNO R3 z nakładką Base Shield v2, przełącznik ustaw w pozycji “5V”. Natomiast dla płytki Seeeduino Arch, ustaw przełącznik w pozycji “3,3V” i ciesz się prototypowaniem z nakładką Base Shield v2 w najlepsze!

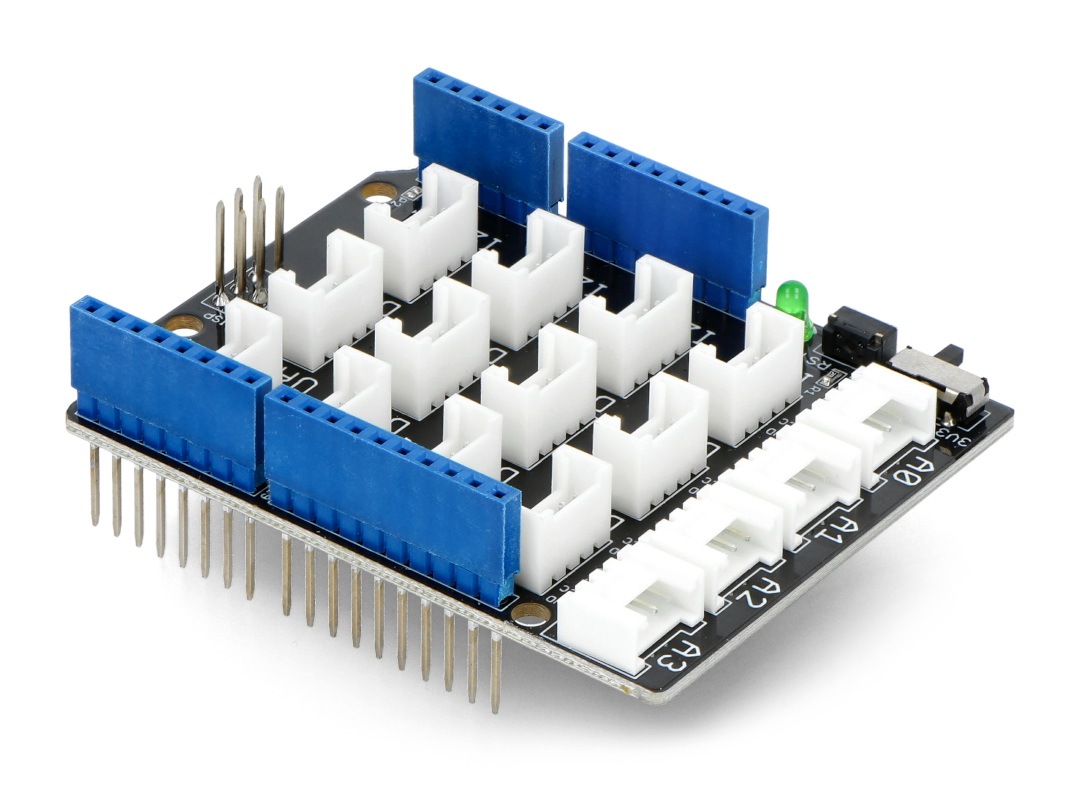

Base Shield v2 Grove - nakładka na Arduino

Złącza są łatwo dostępne dla użytkownika, przełącznik umożliwia zmianę napięcia pracy: 5 V lub 3,3 V.

Specyfikacja nakładki Base Shield

  • Użytkownik ma możliwość przełączania trybu pracy wyprowadzeń z pomocą zworki: 3,3 V lub 5 V
  • Osobne złącza interfejsu I2C oraz UART
  • Wyprowadzony przycisk RESET
  • Współpracuje z: Arduino Uno, Leonardo, Mega oraz Due, Seeeduino, Intel Galileo Gen 2 itp.
  • Przeznaczona do czujników firmy Grove



Moduł - typ Hub / nakładka
Szerokość opakowania 6 cm
Wysokość opakowania 10 cm
Głębokość opakowania 3 cm
Masa opakowania 0.042 kg

Tomasz

11/17/21

Pytanie: Dzień dobry, czy nakładka grove-Base Shield v2 jest kompatybilna z Cytron maker Uno ?
Odpowiedź: Nakładka jest kompatybilna z Cytron Maker Uno.



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
