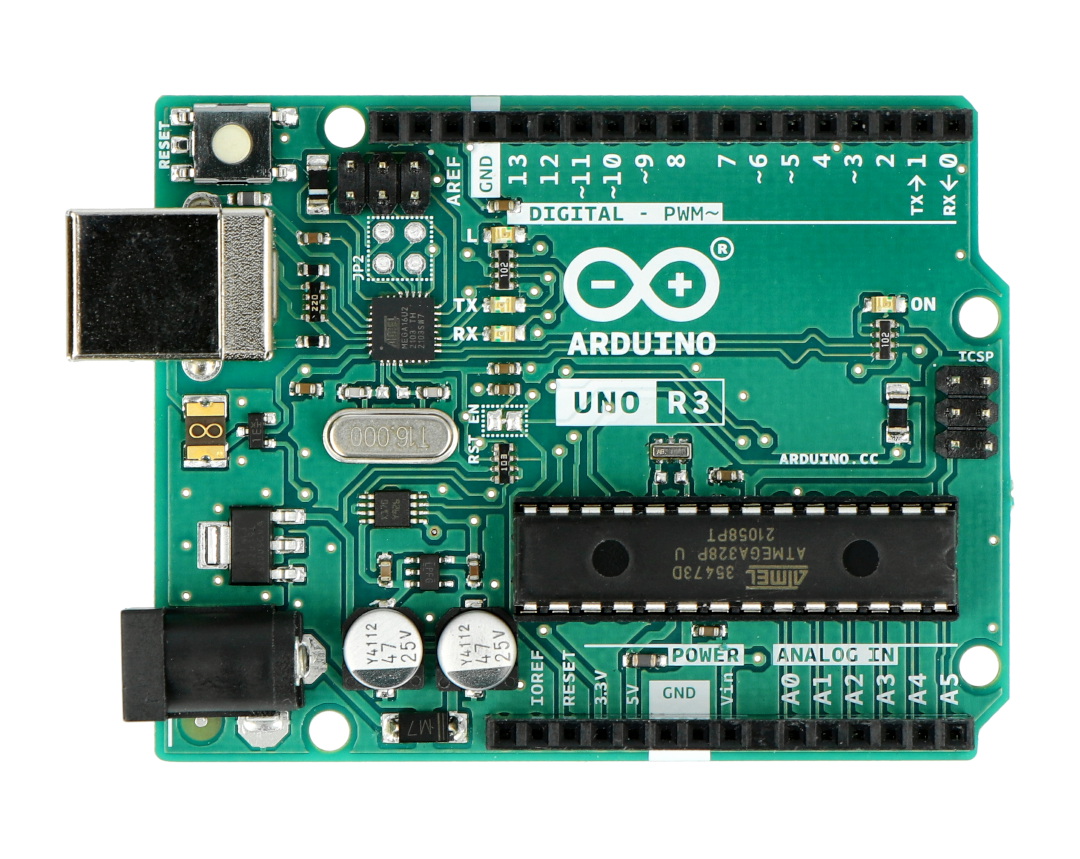

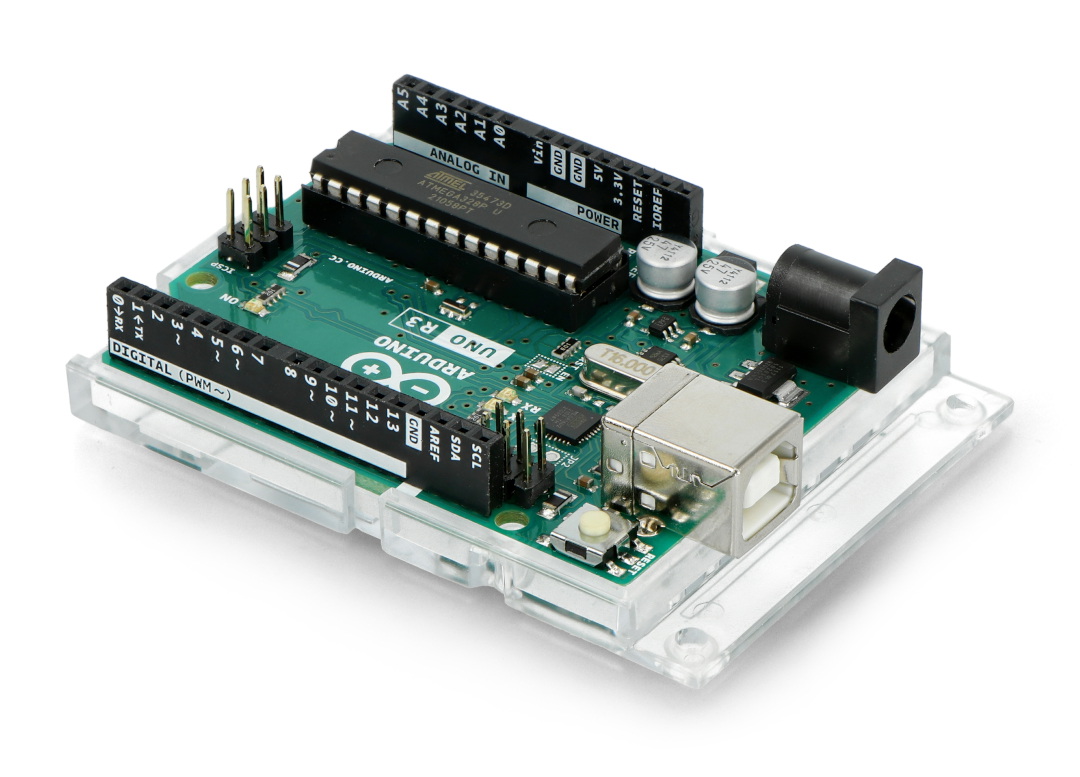

Arduino Uno Rev3 - A000066

Indeks: ARD-01060 EAN: 7630049200050

Arduino® Uno Rev3 - Oryginalny moduł od Arduino® Uno z mikrokontrolerem AVR ATmega328 w wymiennej obudowie. Posiada 32 kB pamięci Flash, 2 kB RAM, 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne.

Arduino Uno Rev3 - A000066
119,00 zł -20%
95,20 zł
77,40 zł netto
Najniższa cena z 30 dni: 95,20 zł
Zapłać później
Producent: Arduino

Opis produktu: Arduino Uno Rev3 - A000066

Arduino Uno jest podstawową i zarazem najpopularniejszą wersją z całej serii. Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2 kB pamięci operacyjnej SRAM.

Pierwsze uruchomienie Arduino Uno Rev3

Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.



Przedmiotem sprzedaży jest oryginalny produkt Arduino Uno, Botland jest oficjalnym dystrybutorem tej firmy.

Główne cechy oryginalnego modułu Arduino Uno

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino Uno na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.
Arduino Shield
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.
Wyprowadzenia cyfrowe 14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.
Wyjścia PWM 6 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe 6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.
Pamięć wbudowana
Układ Atmega328 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash, 1 kB EEPROM oraz 2 kB pamięci operacyjnej SRAM.
Zasilanie złącze DC Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm.
Zasilanie port USB Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
Złącze ICSP Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
Pin IOREF Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.
Wbudowana dioda LED Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.
Wyjście 3,3 V
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.
Mikrokontroler w THT Dzięki zastosowaniu obudowy przewlekanej THT w przypadku uszkodzenia mikrokontrolera głównego Atmega328P można go w prosty sposób wymienić.



Specyfikacja płytki Arduino Uno Rev3

  • Napięcie zasilania: od 7 V do 12 V
  • Model: Arduino Uno
  • Mikrokontroler: ATmega328
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 2 kB
    • Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Podłączona dioda LED na pinie 13
  • Gniazdo USB A do programowania
  • Złącze DC 5,5 x 2,1 mm do zasilania
  • W zestawie przezroczyste nóżki samoprzylepne
  • Arduino Uno Rev3 - Wymiary: 68,6 x 53,4 mm

Arduino - na dobry start nauki programowania

Przemysł elektroniczny jest nieustannie rozwijany. Nietrudno jest to zauważyć choćby po tym, że coraz większa grupa produktów przeznaczonych do użytku konsumenckiego jak i profesjonalnego, zawiera w swojej konstrukcji jeden lub więcej mikrokontrolerów. Z tego powodu, rośnie rynkowe zapotrzebowanie na specjalistów w zakresie elektroniki i programowania. Arduino Uno jest narzędziem, które umożliwia szybką naukę programowania urządzeń elektronicznych od najprostszych podstaw (obsługa przycisków i sterowanie diodami LED), aż po rozbudowane prototypy (np. roboty wspomagające procesy produkcyjne).

Arduino uno rev3 - moduł, platforma, atmega328, płytka,

Rozkład elementów na płytce Arduino Uno - schemat.

Arduino Uno Rev3 - Co to jest? Dowiesz się na naszym blogu botland.com.pl/blog/

Arduino Uno Rev3 - A000066.

Arduino Uno – wymiary i inne cechy

Moduł ma wymiary 68,6 mm x 53,4 mm, dzięki czemu zmieści się nawet w bardzo niewielkich obudowach. Warto także wspomnieć, że Arduino Uno posiada wyprowadzenia ICSP (służą one do podłączania zewnętrznego programatora AVR). Urządzenie można łatwo zaprogramować, korzystając z dedykowanego środowiska Arduino IDE.

6 z 14 cyfrowych wejść/wyjść potrafi obsłużyć sygnały PWM. Korzystając z takich możliwości, możesz na przykład zbudować robota mobilnego i całkowicie oprzeć jego sterowanie o płytkę rozwojową Arduino Uno Rev3.

Arduino Uno Rev3 – A000066

Arduino to jeden z najpopularniejszych minikomputerów na całym świecie. Pierwsza płytka tego typu została stworzona z myślą o osobach początkujących zarówno w programowaniu, jak i w tematyce elektroniki.

Arduino Uno to moduł z mikrokontrolerem AVR ATmega328 – posiada 32 kB pamięci Flash, 2 kB pamięci operacyjnej RAM oraz 14 cyfrowych wejść/wyjść. Urządzenie doskonale sprawdzi się zarówno dla doświadczonych elektroników lub robotyków, jako element logiczny większego projektu, jak i dla osób początkujących, które potrzebują niedrogiego odpowiedniego sprzętu do nauki.

Moduł z mikrokontrolerem AVR ATmega328.

Moduł z mikrokontrolerem AVR ATmega328.

Systém je taktován hodinovým signálem 16 MHz. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz.

Prosty w użyciu dedykowany software

Szczególnym atutem płytek Arduino, jest dedykowane środowisko softwareowe, które wykorzystuje język Arduino bazujący na składni języka C. Podobnie jak np. Eclipse, środowisko Arduino IDE posiada podobne narzędzia podstawowe, które obejmują m.in. kompilator, konsolę błędów czy też monitor portu szeregowego. Do pamięci FLASH mikrokontrolera znajdującej się na płytce Arduino UNO 3, został wgrany bootloader - program rozruchowy. Dzięki temu, w celu rozpoczęcia komunikacji z komputerem wystarczy przewód USB, bez konieczności podłączania zewnętrznego programatora, tak jak ma to miejsce w przypadku programowania standardowych mikrokontrolerów AVR w językach C, BASCOM czy Assembler.

Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Interfejs USB USB B
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6 cm
Wysokość opakowania 2.6 cm
Głębokość opakowania 8.3 cm
Masa opakowania 0.048 kg

Daniel

10/31/22

Pytanie: Dzień dobry, czy ten produkt posiada wymienny mikrokontroler jak na zdjęciu? Pozdrawiam Daniel
Odpowiedź: Tak, moduł posiada wymienny mikrokontroler.
Andrzej

01/25/22

Pytanie: witam, czy w zestawie arduino Uno jest podstawka pod płytkę? Kabel USB może być oczywiscie drukarkowy A-B?
Odpowiedź:

W zestawie znajduje się plastikowa podkładka.

Przewód USB A-B, coś takiego:
https://botland.com.pl/477-przewody-usb-a-b
bardzo często używany jest również w drukarkach.

Fabian

12/18/21

Pytanie: Dzień dobry mam pytanie czy zestaw zawiera kabel do podłączenia płytki do komputera
Odpowiedź: Niestety przewód nie znajduje się w zestawie, można go nabyć osobno:
https://botland.com.pl/477-przewody-usb-a-b



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

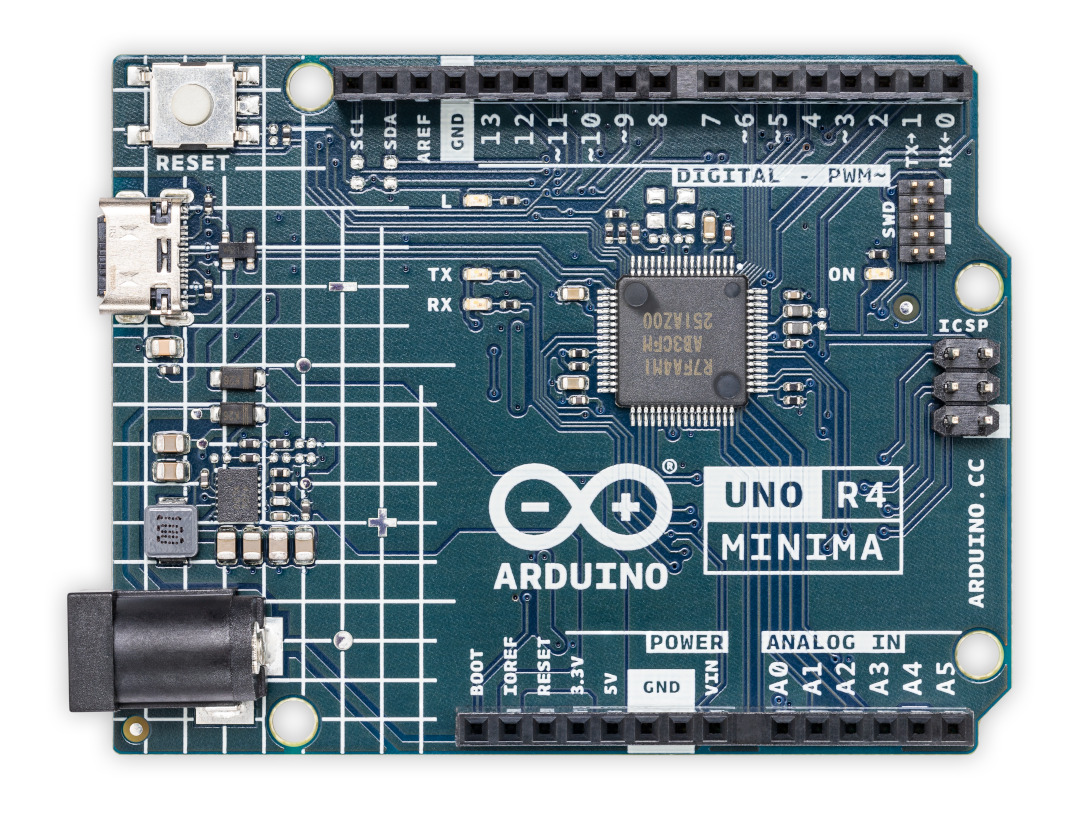

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

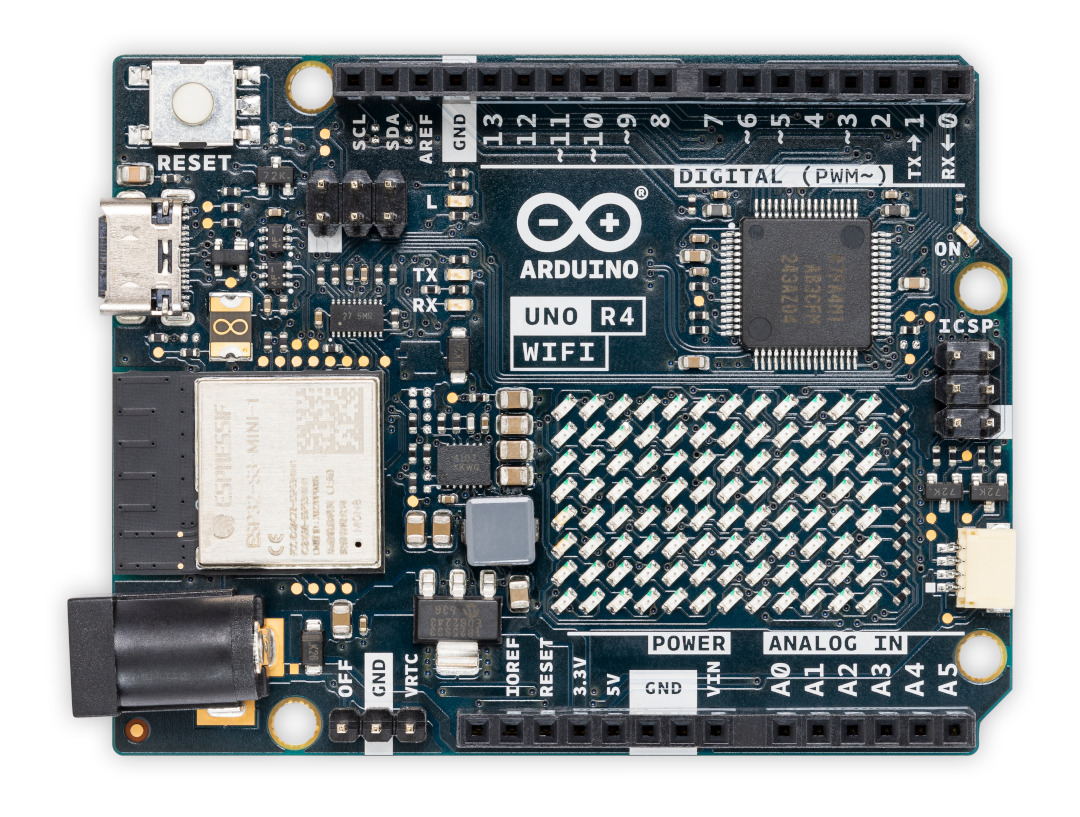

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

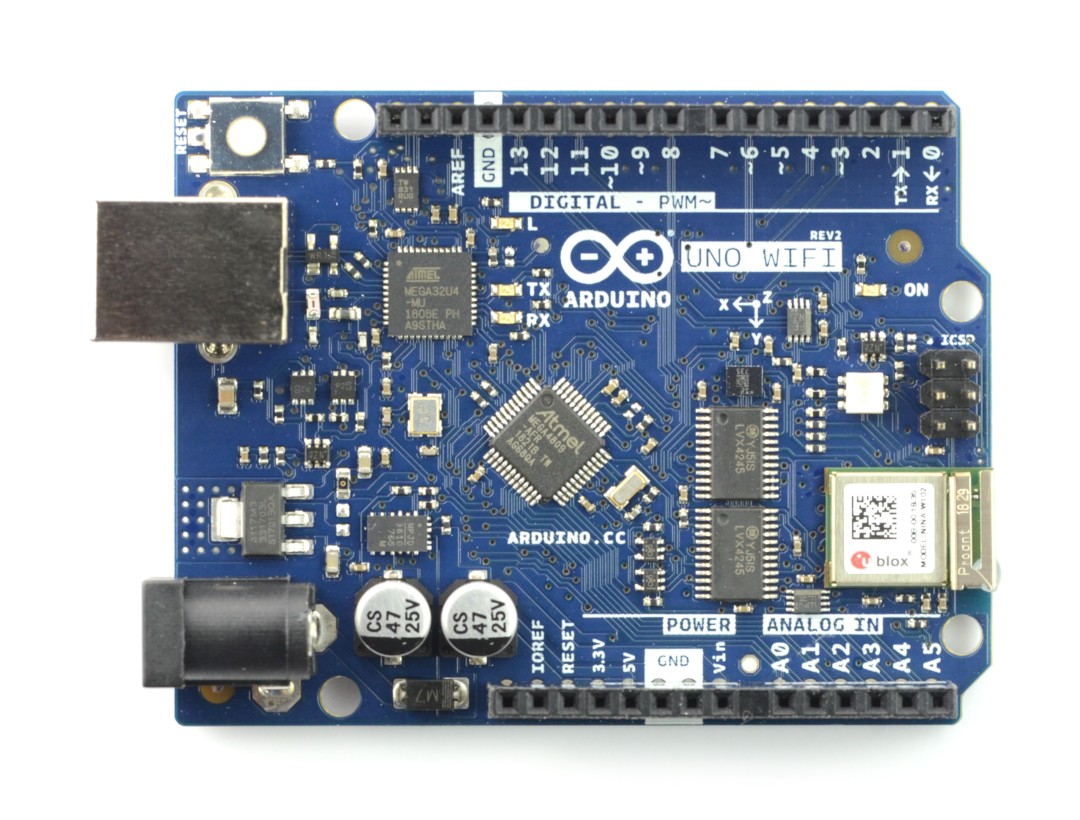

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

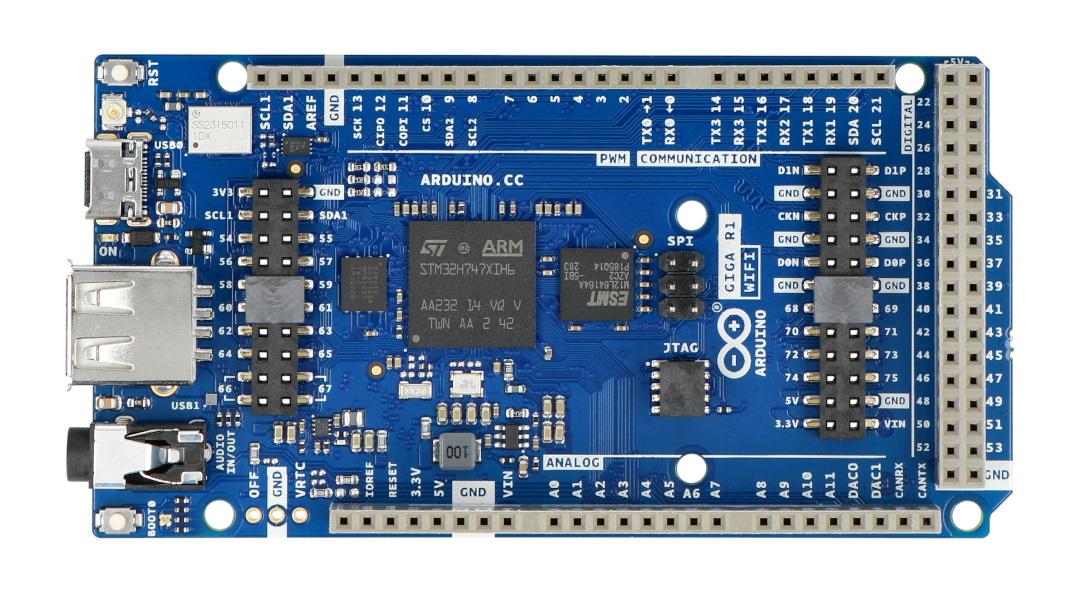

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

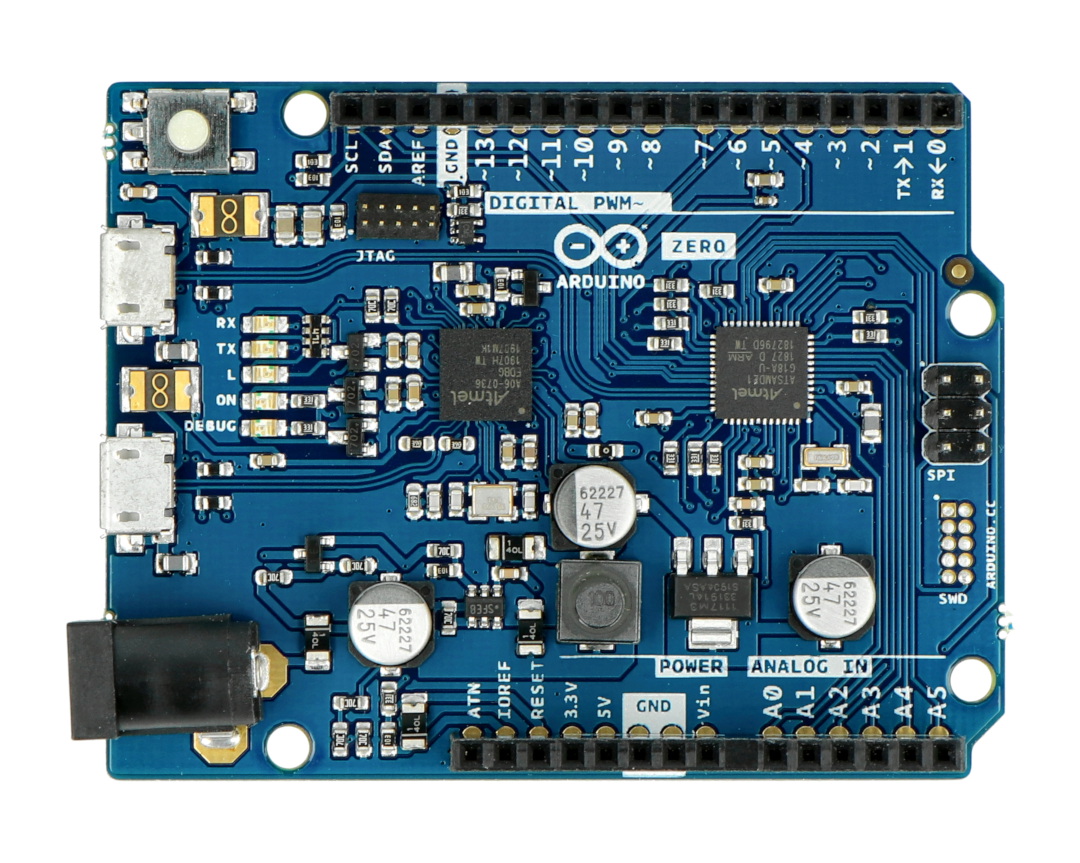

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

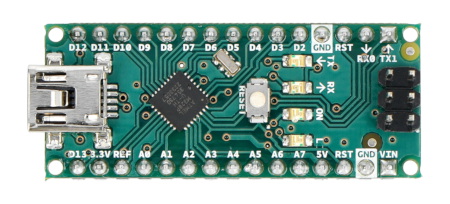

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
