Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.
Opis produktu: Arduino Micro - A000053
Arduino Micro to popularna wersja Leonardo w mniejszym rozmiarze: 48 x 18 mm. Płytka zawiera mikrokontroler ATmega32u4 wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 12 jako wejścia analogowe. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash oraz 2,5 kB pamięci operacyjnej SRAM.

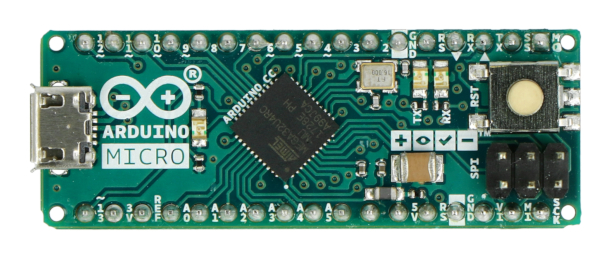

Moduł Arduino micro - platforma Atmega32u4.
|
Ta wersja charakteryzuje się małym rozmiarem: 48 x 18 mm. Posiada wlutowane złącza męskie od spodu płytki. |
Główne cechy Arduino Micro
Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.
| Nazwa | Opis |
|---|---|
| Zainstalowany bootloader | Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta. |
| Mały rozmiar |
Ta wersja charakteryzuje się małym rozmiarem: 48 x 18 mm. Posiada wlutowane złącza męskie od spodu płytki. |
| Wyprowadzenia cyfrowe |
20 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków. |
| Wydajność prądowa | Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA. |
| Wyjścia PWM |
7 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod. |
| Wejścia analogowe |
12 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10 bitów obsługuje m.in. czujniki z wyjściem analogowym. |
| Komunikacja szeregowa | Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI oraz USB. |
| Funkcje specjalne | Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku. |
| Pamięć wbudowana |
Układ Atmega32u4 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 32 kB pamięci programu Flash 1 kB EEPROM oraz 2,5 kB pamięci operacyjnej SRAM. |
| Zasilanie pin VIN | Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V, który należy podłączyć do pinów VIN (+) i GND. |
| Zasilanie port USB | Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu. |
| Złącze ICSP | Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR. |
| Wbudowana dioda LED | Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów. |
| Wyjście 3,3 V |
Wbudowany regulator napięcia umożliwia zasialnie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA. |
|
Pierwsze uruchomienie Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino. |
Moduł Arduino micro schemat wyprowadzeń.
Specyfikacja modułu Arduino Micro
- Napięcie zasilania: 7 V do 12 V
- Mikrokontroler: ATmega32u4
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2,5 kB
- Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Piny I/O: 20
- Kanały PWM: 7
- Ilość wejść analogowych: 12 (kanały przetwornika A/C o rozdzielczości 10 bitów)
- Gniazdo microUSB do programowania
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Wymiary: 48 x 18 mm
Arduino Micro - A000053
Prezentowany moduł został zaprojektowany na bazie popularnego mikrokontrolera Arduino Leonardo. Pomimo niewielkich rozmiarów, charakteryzuje się stosunkowo wysoką wydajnością gwarantującą uniwersalne zastosowanie.
Ponadto Arduino Micro - A000053 jest przeznaczone m.in. dla osób, które potrzebują mikrokontrolera z wlutowanymi złączami. Do programowania urządzenia wykorzystuje się środowisko programistyczne Arduino IDE, działające zarówno w trybie offline, jak i online.
Dodatkowe informacje o Arduino Micro - A000053
W momencie podłączenia płytki do komputera za pośrednictwem przewodu microUSB, sterowniki zainstalują się automatycznie. Wyjątek stanowią systemy operacyjne Windows 7, Vista oraz 10. W tych przypadkach procedurę instalacji należy przeprowadzić ręcznie.
Ponadto Arduino Micro - A000053 oparte o Arduino Leonardo, w przeciwieństwie do innych płytek sygnowanych logiem Arduino, wykorzystują tylko jeden mikrokontroler.
