Arduino Mega 2560 Rev3 - A000067

Indeks: ARD-01062 EAN: 7630049200067

Arduino® Mega 2560 R3 - Popularny moduł z mikrokontrolerem AVR ATmega2560. Posiada 256 kB pamięci Flash, 8 kB RAM, 54 cyfrowych wejść/wyjść z czego 15 można wykorzystać jako kanały PWM, 16 wejść analogowych oraz popularne interfejsy komunikacyjne.

Arduino Mega 2560 Rev3 - A000067
224,00 zł
182,11 zł netto
Zapłać później
Producent: Arduino

Opis produktu: Arduino Mega 2560 Rev3 - A000067

Arduino Mega jest z jedną z najbogatszych wersji. Płytka zawiera mikrokontroler ATmega2560, wyposażony w 54 cyfrowych wejść/wyjść z czego 15 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 16 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash oraz 8 kB pamięci operacyjnej SRAM.

Pierwsze uruchomienie

Aby ułatwić rozpoczęcie pracy z modułem, przygotowaliśmy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.

Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Główne cechy Arduino Mega 2560 Rev3

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.
Arduino Shield
Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.
Wyprowadzenia cyfrowe 56 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.
Wyjścia PWM 15 wyjść PWM pozwala np.na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe 16 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.
Pamięć wbudowana
Układ Atmega2560 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash, 4 kB EEPROM oraz 8 kB pamięci operacyjnej SRAM.
Zasilanie złącze DC Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7 V do 12 V ze złączem DC 5,5 x 2,1 mm.
Zasilanie port USB Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
Złącze ICSP Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
Pin IOREF Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.
Wbudowana dioda LED Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.
Wyjście 3,3 V
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Arduino Mega 2560 Rev3 - moduł arduino, platforma avr, atmega,

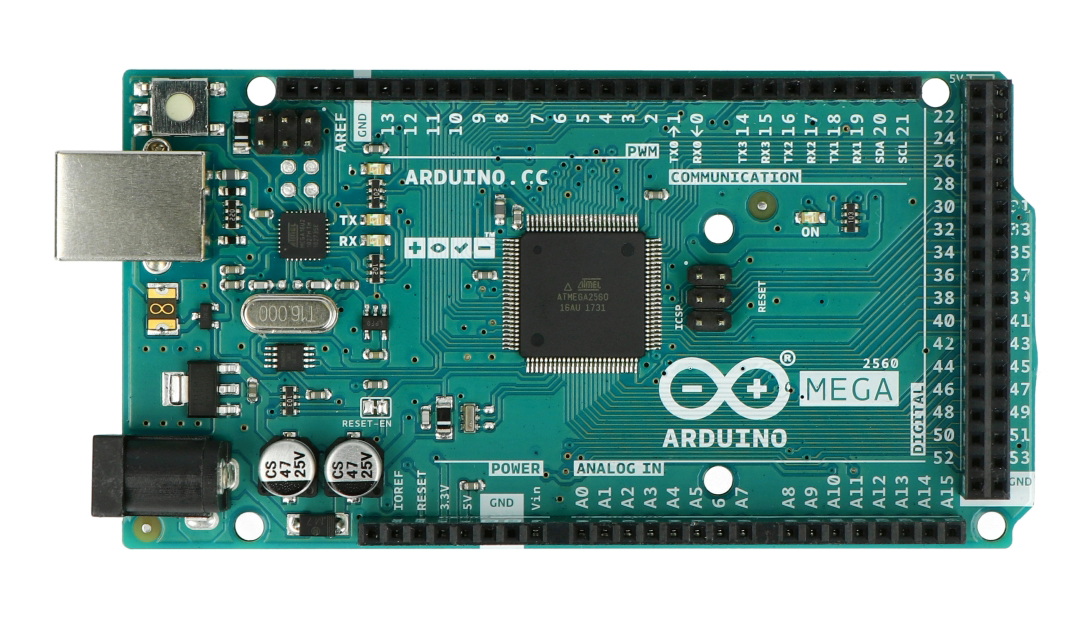

Rozkład elementów na płytce Arduino Mega 2560 - w najnowszej wersji płytki przycisk Reset znajduje się obok gniazda USB. Arduino Mega 2560 (schemat).

Specyfikacja Arduino Mega

  • Napięcie zasilania: 7 V do 12 V
  • Mikrokontroler: ATmega 2560
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 8 kB
    • Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 4 kB
  • Piny I/O: 54
  • Kanały PWM: 15
  • Ilość wejść analogowych: 16 (kanały przetwornika A/C o rozdzielczości 10 bitów)
  • Interfejsy szeregowe: 4xUART, SPI, I2C
  • Zewnętrzne przerwania
  • Podłączona dioda LED do pinu 13
  • Gniazdo USB A do programowania
  • Złącze DC 5,5 x 2,1 mm do zasilania

Arduino Mega 2560 Rev3 - A000067

Płytka rozwojowa Arduino MEGA to zdecydowanie ciekawa propozycja szczególnie dla użytkowników, którzy już poznali Arduino UNO, ale potrzebują platformy do uruchomienia dużo bardzo rozbudowanego i wymagającego projektu. Wbudowany mikrokontroler Atmega 2560 jest wyposażony w 16 wejść analogowych oraz 54 programowalne wejścia/wyjścia cyfrowe dla urządzeń peryferyjnych oraz przycisków. Cztery porty szeregowe rozszerzają możliwości komunikacji z osprzętem zewnętrznym oraz umożliwiają szybszą wymianę danych. Wbudowana dioda LED połączona z pinem cyfrowym nr 13, umożliwia szybką weryfikację prawidłowości funkcjonowania programu wgranego do pamięci mikrokontrolera.

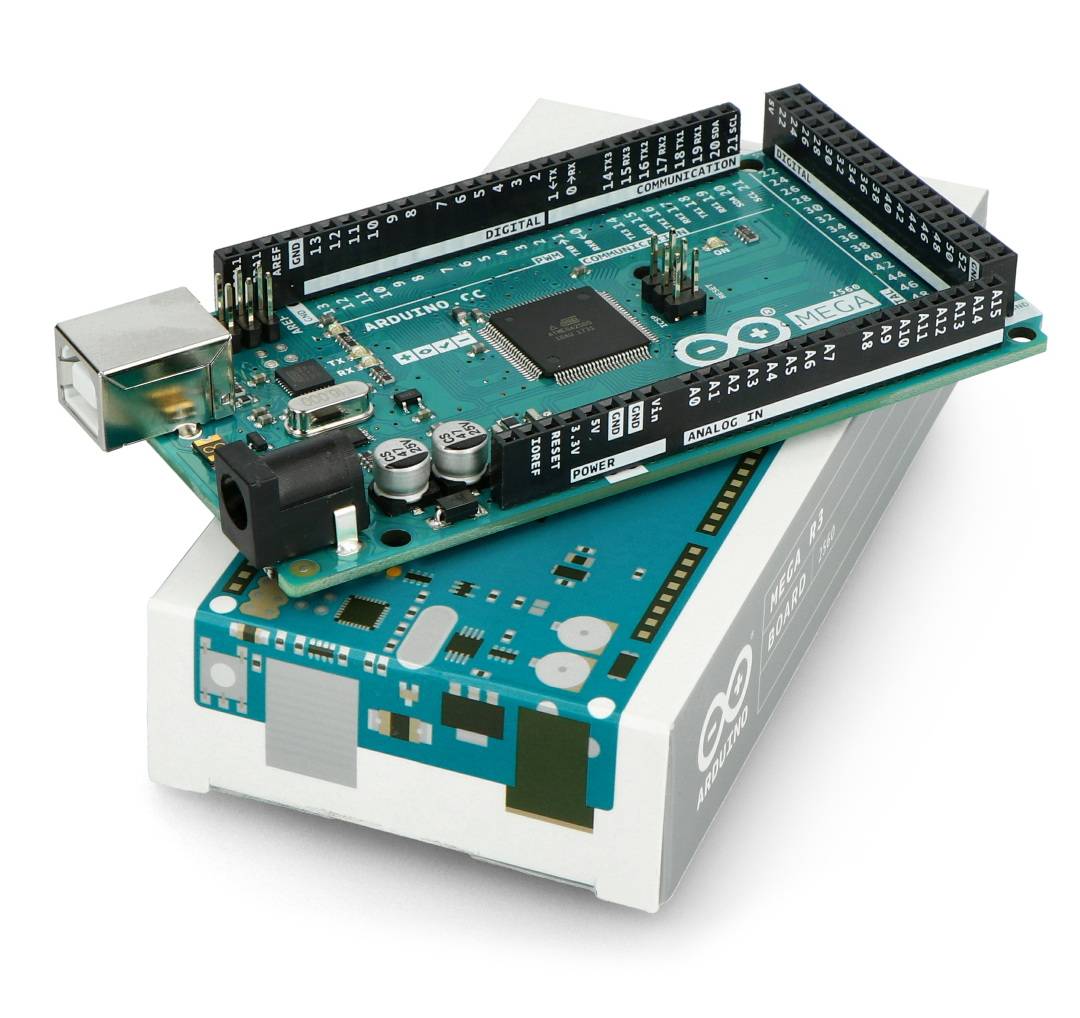

Arduino Mega 2560 Rev3Arduino Mega 2560 Rev3.

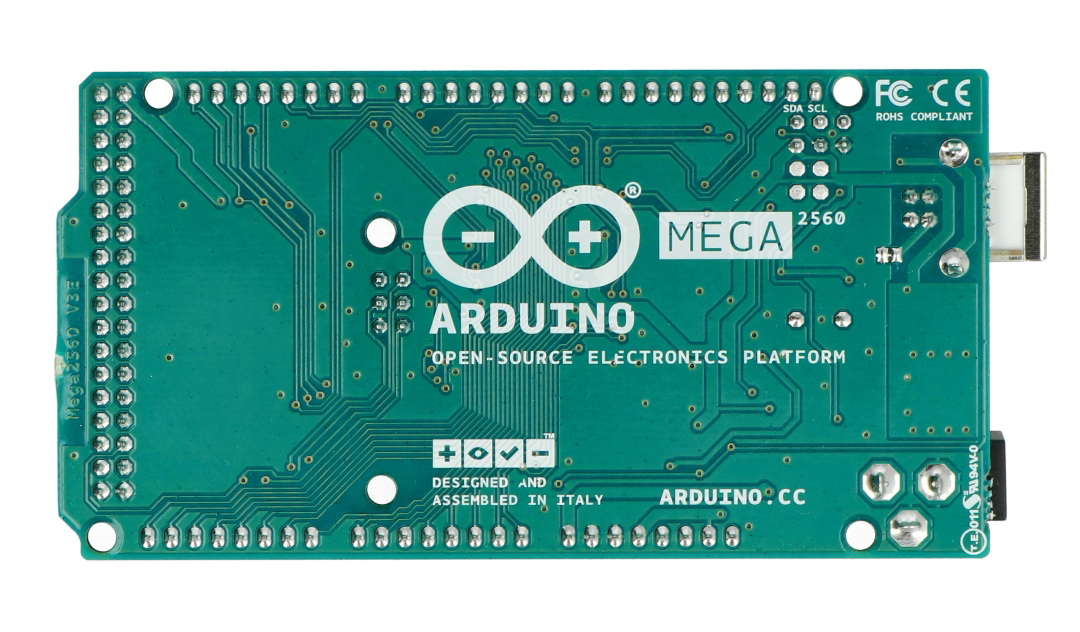

Arduino Mega - jedna z najbogatszych wersji.

Arduino Mega - jedna z najbogatszych wersji.

Arduino MEGA - kombajn megamożliwości dla każdego majsterkowicza

Płytka rozwojowa Arduino MEGA została skonstruowana specjalnie z myślą o rozbudowanych projektach urządzeń, które do funkcjonowania potrzebują dużej ilości wejść i wyjść analogowych i cyfrowych oraz dużej ilości pamięci operacyjnej. Wykorzystując płytkę Arduino MEGA, możemy zbudować takie projekty jak m.in. zaawansowane roboty wielofunkcyjne, wielosilnikowe drukarki 3D, polifoniczne syntezatory dźwięku, a także centralę sterowania automatyką budynkową. Co więcej, standard wejść i wyjść jest kompatybilny z innymi płytkami Arduino (oraz ich klonami licencyjnymi), dzięki czemu użytkownik może łatwo rozbudować zakres możliwości oferowany przez moduł Arduino MEGA.

Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega2560
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 4 kB
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 8 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 54
UC - wejścia analog. 16
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 15
UC - Interfejs USB USB B
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6 cm
Wysokość opakowania 11.5 cm
Głębokość opakowania 0.23 cm
Masa opakowania 0.065 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
