Opis produktu: Arduino Uno R4 WiFi - ABX00087
Arduino Uno R4 WiFi - oryginalny moduł Arduino Uno z wydajnym 32-bitowym mikrokontrolerem Renesas RA4M1 ARM Cortex M4. Płytka wyposażona została w 256 kB pamięci Flash oraz 32 kB pamięci SRAM, 14 cyfrowych wejść/wyjść, w tym 6 PWM, 6 ADC oraz 1 DAC 12-bit. Posiada popularne interfejsy komunikacyjne, takie jak SPI, I2C, UART i CAN. Pracuje z napięciem 5 V. Za komunikację WiFi i Bluetooth odpowiedzialny jest układ ESP32-S3-Mini. Uno R4 WiFi posiada matrycę adresowanych, czerwonych diod LED 12x8 (96), a także złącze Qwiic.

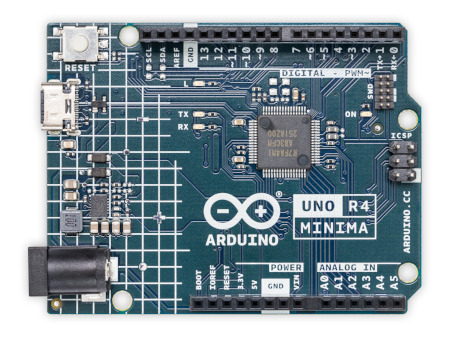

Arduino Uno R4 występuje w dwóch wersjach: WiFi oraz Minima - sprawdź co wyróżnia te dwie płytki!

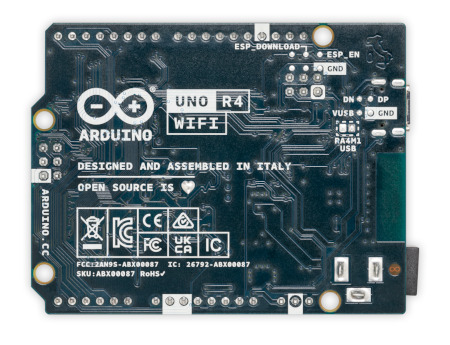

Arduino Uno R4 WiFi - ABX00087.

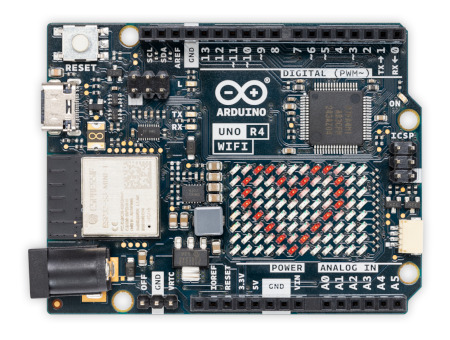

Arduino Uno R4 WiFi wyposażone zostało w matrycę 96 czerwonych diod LED.Główne cechy oryginalnych modułów Arduino Uno R4
- Sprzętowa kompatybilność wsteczna - Arduino Uno R4 posiada ten sam rozkład pinów oraz napięcie logiczne (5 V) co Arduino Uno R3. Oznacza to, że wszystkie nakładki oraz projekty mogą bez problemu zostać przeniesione na nową wersję płytki.
- Nowe elementy na płytce - wersja Uno R4 posiada kilka nowych elementów na płytce, takich jak 12-bitowy przetwornik cyfrowo-analogowy (DAC), magistralę CAN BUS, OP AMP oraz port debugowania SWD. Dzięki nim można znacznie rozszerzyć funkcjonalność swoich projektów.
- Więcej pamięci i szybszy procesor - zwiększona ilość pamięci (16x) oraz taktowanie procesora (3x), pozwalają wykonywać bardziej precyzyjne obliczenia i obsługiwać bardziej złożone projekty.
- HID przez USB-C - Arduino Uno R4 pozwala symulować myszkę i klawiaturę poprzez USB typu C. Ta cecha pozwala stworzyć ciekawy interfejs użytkownika, minimalnym nakładem pracy.
- Wysoki zakres napięcia zasilania - płytki Uno R4 zasilana może być napięciem do 24 V. Obwód został wyposażony w szereg zabezpieczeń minimalizujących ryzyko uszkodzenia płytki lub PC poprzez błędne podłączenie przewodów przez użytkownika. Mikrokontroler RA4M1 również został wyposażony w zabezpieczenie nadprądowe.
- Obsługa dotyku pojemnościowego - zastosowany w Arduino Uno R4 mikrokontroler RA4M1, natywnie obsługuje dotyk pojemnościowy.
Co wyróżnia Arduino Uno R4 WiFi?
- Komunikacja bezprzewodowa WiFi oraz Bluetooth - Uno R4 WiFi wyposażony został w koprocesor ESP32-S3-Mini, który pozwala na tworzenie projektów IoT, dzięki komunikacji bezprzewodowej WiFi oraz Bluetooth.
- Matryca diod LED 12x8 - na płytce znajduje się matryca 12x8 jasnych, czerwonych diod LED (łącznie 96 punktów). Jest to idealna funkcjonalność do kreatywnych projektów wykorzystujących animacje lub do wykreślania danych z czujników, bez potrzeby stosowania dodatkowych elementów.
- Złącze Qwiic - Arduino Uno R4 WiFi posiada wbudowane gniazdo Qwiic I2C, które pozwala w szybki i prosty sposób podłączyć do płytki moduły I2C wyposażone w to samo złącze, bez konieczności lutowania.
- Diagnozowanie błędów w czasie rzeczywistym - płytka wyposażona została w mechanizm "łapania błędów", wykrywający operacje, które mogą powodować jej awarię, np. dzielenie przez zero. Gdy błąd zostanie wykryty, płytka wypisze szczegółowe wyjaśnienie błędu i jego przyczyn na monitorze szeregowym.

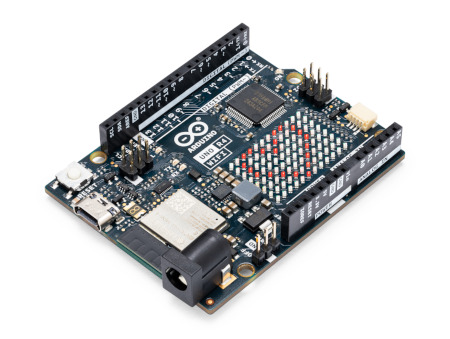

Arduino Uno R4 WiFi z układem ESP32-S3.

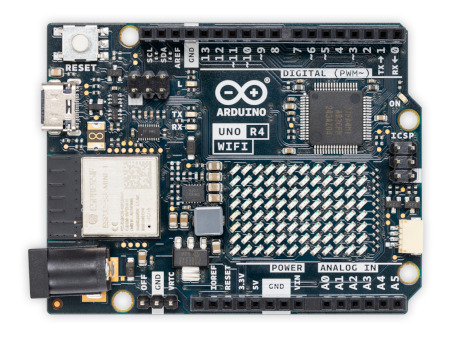

Na płytce znajduje się złącze Qwiic.Plug and Play
Płytka Arduino Uno R4 WiFi wyposażona została w złącze Qwiic, które pozwala podłączyć jeden lub wiele dostępnych modułów z szerokiego ekosystemu Qwiic. Po zastosowaniu odpowiedniego adaptera możliwe jest również podłączenie modułów innych ekosystemów, takich jak np. Grove.
W połączeniu z dobrze znanym ekosystemem nakładek do Arduino Uno, Uno R4 WiFi staje się bardzo wszechstronną platformą do tworzenia projektów bez potrzeby stosowania płytki stykowej czy lutowania.
| Specyfikacja i porównanie Arduino Uno R4 WiFi oraz Arduino Uno R4 Minima | ||
|---|---|---|
|
 |
|
| Model | Arduino Uno R4 WiFi | Arduino Uno R4 Minima |
| Mikrokontroler | ||
| Pamięć |
|
256 kB Flash / 32 kB SRAM |
| Napięcie logiczne | ||
| Wydajność prądowa pinów I/O | ||
| Napięcie wejściowe | ||
| Taktowanie zegara |
|
48 Mhz |
| Port programowania | ||
| WiFi / Bluetooth | ESP32-S3-Mini | brak |
| Matryca LED | 12x8 (96 czerwonych LED) | brak |
| Dodatkowe złacza |
|
brak |
| Piny cyfrowe | ||
| PWM | ||
| ADC | ||
| DAC | ||
| SPI | ||
| I2C | ||
| CAN | ||
| Wymiary | ||
