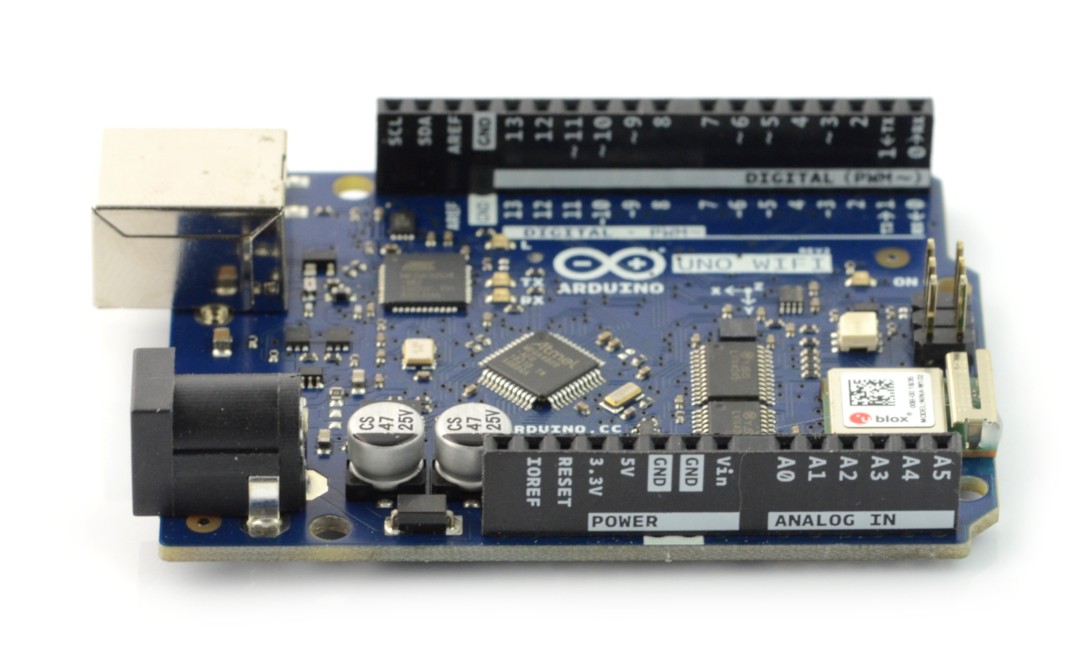

Arduino Uno WiFi Rev2 - ABX00021

Indeks: ARD-13281 EAN: 7630049200234

Moduł z mikrokontrolerem AVR ATmega4809 wyposażony w układ U-blok W102 do komunikacji z siecią WiFi. Posiada 48 kB pamięci Flash, 6 kB RAM, 14 cyfrowych wejść/wyjść z czego 5 można wykorzystać jako kanały PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne.

Arduino Uno WiFi Rev2 - ABX00021
249,00 zł
202,44 zł netto
Zapłać później
Producent: Arduino



 Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Opis produktu: Arduino Uno WiFi Rev2 - ABX00021

Popularna wersja płytki Arduino Uno z wbudowanym mikrokontrolerem AVR ATmega4809 oraz układem U-blok W102  do komunikacji z siecią WiFi. ATmage4809 został wyposażony w 14 cyfrowych wejść/wyjść z czego 5 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 20 MHz, posiada 48 kB pamięci programu Flash, 6 kB pamięci operacyjnej SRAM oraz 256 B pamięci EEPROM. Płytka wyposażona w układ IMU (Inertial Measurement Unit) oraz moduł kryptograficzny ECC608.

Wbudowany modułU-blok W102 umożliwia dostęp do WiFi, co pozwala na stworzenie sieci IoT (Internet Rzeczy). Arduino Uno WiFi można programować w taki sam sposób jak klasyczną płytkę Arduino Uno

Główne cechy Arduino Uno WiFi

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.

Nazwa Opis
Zainstalowany bootloader Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.
Moduł WiFi Wbudowany moduł U-blok W102 umożliwia dostęp do WiFi, co pozwala na stworzenie sieci IoT (Internet Rzeczy).
Wyprowadzenia cyfrowe 14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
Wydajność prądowa Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 20 mA (50 mA wyjście 3,3 V).
Wyjścia PWM 5 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
Wejścia analogowe 6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym.
Komunikacja szeregowa Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
Funkcje specjalne  Niektóre piny posiadają funkcje specjalne, których krótki opis dostępny jest w naszym przewodniku.
Pamięć wbudowana
Układ Atmega4809 taktowany jest sygnałem o częstotliwości 20 MHz, posiada 48 kB pamięci programu Flash, 256 B EEPROM oraz 6 kB pamięci operacyjnej SRAM.
Zasilanie złącze DC Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu do 12 V ze złączem DC 5,5 x 2,1 mm.
Zasilanie port USB Płytkę można zasilać z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
Złącze ICSP Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
Pin IOREF Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.
Wbudowana dioda LED Podłączona dioda LED na pinie 25 umożliwia debuggowanie prostych programów.
Wyjście 3,3 V
Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Arduino Uno WiFi Rev2 - ABX00021.

Pierwsze uruchomienie
Aby ułatwić rozpoczęcie pracy z modułem, polecamy poradnik, który dotyczy instalacji i pierwszego uruchomienia środowiska Arduino.

Specyfikacja Arduino Uno WiFi

  • Napięcie zasilania: od 5 V do 12 V
  • Mikrokontroler: ATmega4809
    • Maksymalna częstotliwość zegara: 20 MHz
    • Pamięć SRAM: 6 kB
    • Pamięć Flash: 48 kB (5 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 256 B
  • Moduł WiFi U-blok W102:
  • Porty I/O: 14
  • Wyjścia PWM: 5
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C o rozdzielczości 10 bitów)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Podłączona dioda LED na pinie 25
  • Gniazdo USB A do programowania
  • Złącze DC 5,5 x 2,1 mm do zasilania
  • Wymiary: 69 x 53 x 14 mm
  • Masa: 25 g

Arduino Uno WiFi Rev2 - ABX00021

Opisywany moduł Arduino Uno, dzięki wbudowanemu układowi WiFi, może nie tylko łączyć się z siecią bezprzewodową, ale również służyć jako punkt dostępowy.

Moduł Arduino Uno WiFi Rev2 - ABX00021 jest wyposażony w niezwykle praktyczną funkcję obsługi programowania OTA z ang. over-the-air. Dzięki niej może przesyłać szkice i oprogramowanie modułowe. Do programowania płytki wykorzystuje się intuicyjne oprogramowanie Arduino IDE, które działa zarówno w trybie offline, jak i online.

Arduino Uno WiFi Rev2 - ABX00021 - niewielkie rozmiary i ogromne możliwości

W trakcie pierwszego podłączenia, Arduino UNO do komputerów Mac z systemem operacyjnym macOS pojawi się komunikat, który można pominąć. Użytkownik nie musi nic konfigurować, co jest dodatkową zaletą opisywanej płytki.

W asortymencie sklepu Botland, oprócz popularnych modułów, znajdziesz także ogromny wybór kompatybilnych peryferiów.

Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega4809
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 0.25 kB
UC - Pamięć Flash 48 kB
UC - Pamięć RAM 6 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 20 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 5
UC - Moduł WiFi Tak
UC - Interfejs USB USB B
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. DC 5.5/2.1mm
UC - Interfejs SPI tak
Szerokość opakowania 6 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.08 kg

Marek

03/20/23

Pytanie: Czy powinien być w stanie wgrać na tę płytkę (Arduino Uno WiFi Rev2) 'zwykłego' blinka tak jak to można zrobić w przypadku standardowego Arduino UNO? Oczywiście po wybraniu odpowiedniej płytki i portu szeregowego w Arduino IDE.
Odpowiedź: proszę się upewnić, że posiada Pan wybraną odpowiednią płytkę:
Narzędzia -> Płytka: -> Arduino megaAVR Boards -> Arduino Uno WiFi Rev2.



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
