Arduino Due ARM Cortex - A000062

Indeks: ARD-01214 EAN: 7630049200487

Popularny zestaw uruchomieniowy oparty o mikrokontroler Atmel AT91SAM3X8E. Dzięki Arduino® Due użytkownik może stworzyć układy wykorzystujące układ z 32-bitowym rdzeniem ARM Cortex  w oparciu o biblioteki Arduino®.

Arduino Due ARM Cortex - A000062
215,00 zł
174,80 zł netto
Zapłać później
Producent: Arduino



Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Opis produktu: Arduino Due ARM Cortex - A000062

Dzięki Arduino Due użytkownik może stworzyć układy wykorzystujące mikrokontroler z 32-bitowym rdzeniem Cortex M3 firmy ARM w oparciu o biblioteki Arduino. Płytka zawiera układ Atmel AT91SAM3X8E, wyposażony w 54 cyfrowe wejścia/wyjścia, z czego 12 można używać jako wyjścia PWM i 12 jako analogowe wejścia przetwornika A/C. Układ taktowany jest sygnałem zegarowym o częstotliwości 84 MHz. Posiada także interfejsy: UART, SPI, TWI (I2C), USB, JTAG oraz przetwornik cyfrowo-analogowy. Na płytce znalazło się miejsce dla złącza dwóch microUSB (jedno do programowania, drugie do dyspozycji użytkownika), gniazda zasilającego DC, przycisku RESET oraz złącza JTAG. Do rozpoczęcia pracy z modułem Arduino wystarczy przewód USB oraz oprogramowanie z strony producenta.

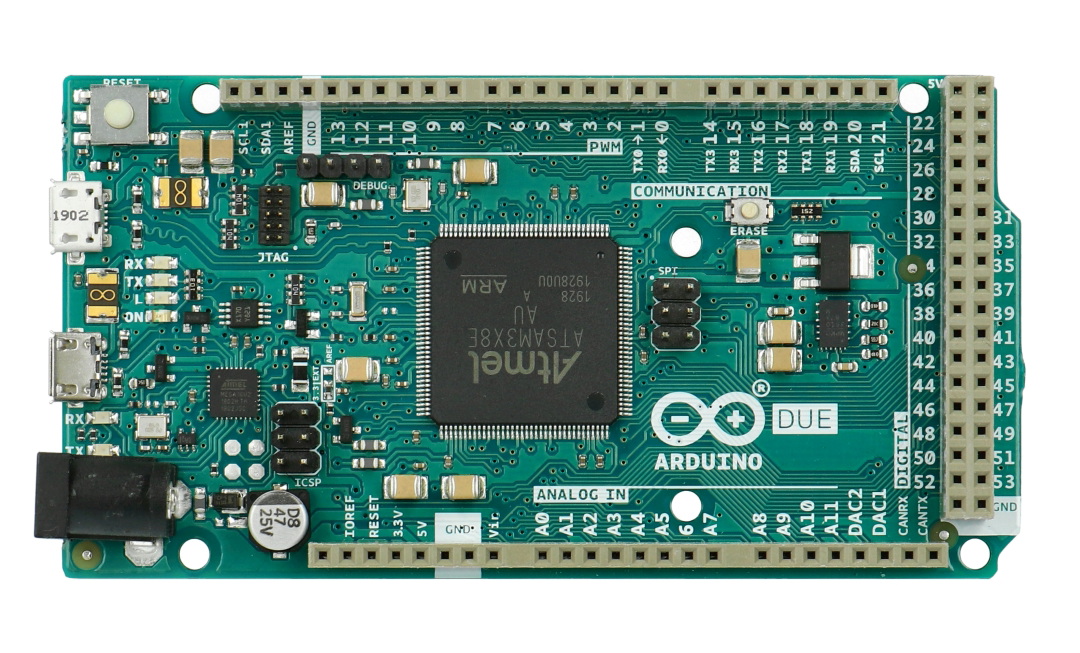

Arduino Due ARM Cortex - A000062.

Uwaga!

W odróżnieniu od pozostałych modułów Arduino, Due pracuje z napięciem 3,3 V. Maksymalne napięcie tolerowane przez wyprowadzenia I/O to także 3,3 V. Podanie wyższej wartości np. 5 V może trwale uszkodzić układ.

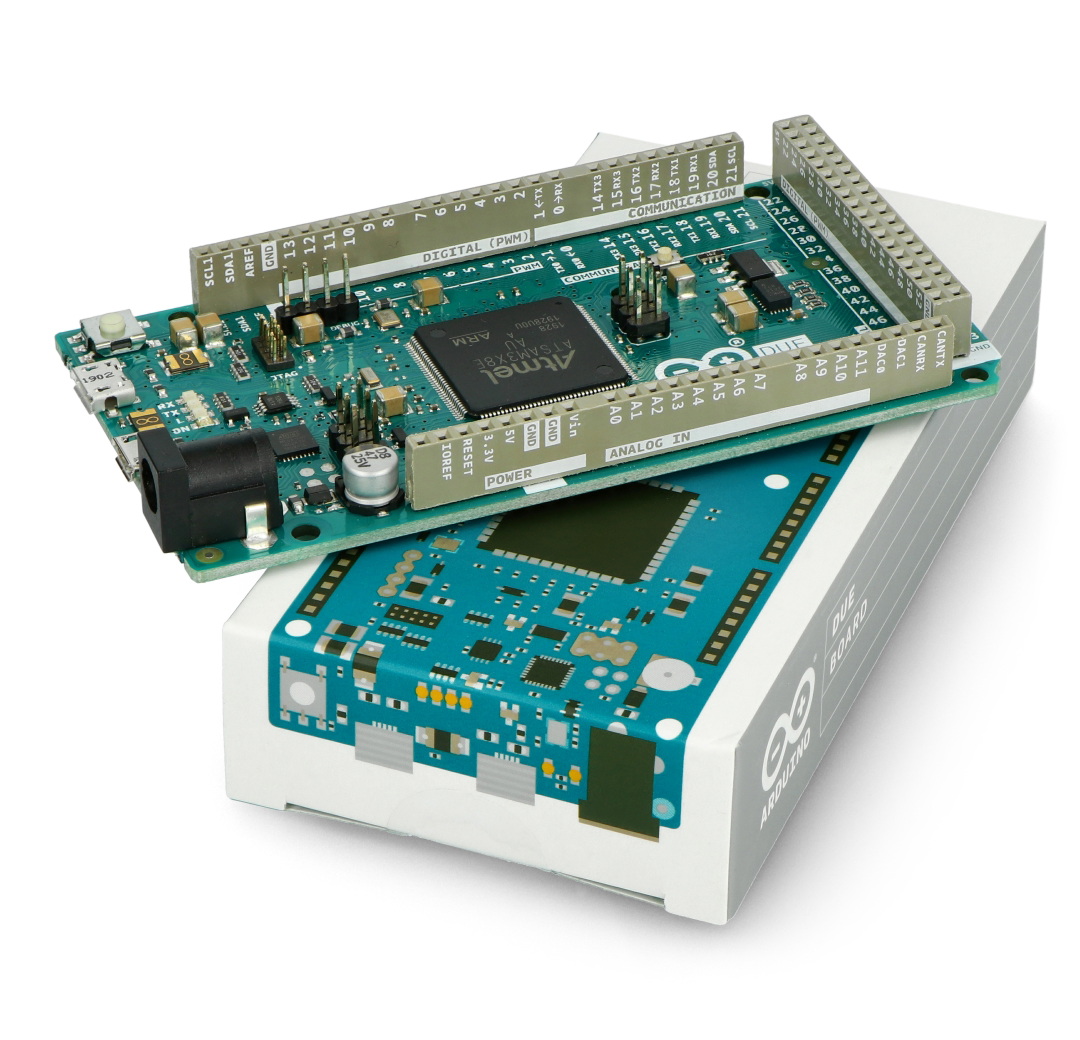

Arduino Due ARM - moduł arduino platforma cortex m3

Arduino Due posiada swój własny dział na forum, w którym znajdują się liczne przykłady wykorzystania oraz porady dla użytkowników.

Specyfikacja modułu Arduino Due

  • Napięcie zasilania: od 7 V do 12 V
  • Mikrokontroler: AT91 SAM3X8E rdzeń 32-bit
    • Maksymalna częstotliwość zegara: 84 MHz
    • Pamięć SRAM: 96 kB
    • Pamięć Flash: 512 kB
    • Piny I/O: 54
  • Kanały PWM: 12
  • Ilość wejść analogowych: 12 (kanały przetwornika A/C)
  • Przetwornik C/A (cyfrowo-analogowy)
  • Kontroler DMA
  • Interfejsy szeregowe: UART, SPI, I2C, CAN, USB
  • Debugger JTAG

Zasilanie modułu

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Programowanie Arduino Due

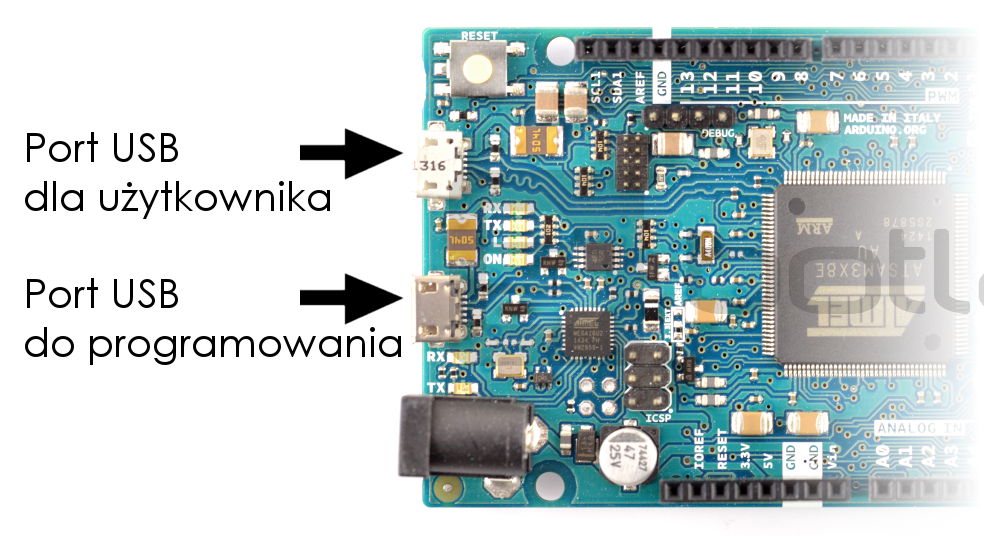

Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Szczegółowy opis można znaleźć w tutorialu. Arduino Due oprócz złącza USB służącego do programowania, posiada także złącze, które użytkownik może wykorzystać według własnego uznania.

Arduino Due ARM - schemat, układ
Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler AT91SAM3X8E
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć Flash 512 kB
UC - Pamięć RAM 96 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 54
UC - wejścia analog. 12
UC - Taktowanie 84 MHz
UC - Przetwornik CA Tak
UC - Kanały PWM 12
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
Szerokość opakowania 6.1 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 11.9 cm
Masa opakowania 0.062 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
