Grove - Shield for Seeeduino XIAO - nakładka na Seeeduino XIAO - Seeedstudio 103020312

Indeks: SEE-17041 EAN: 5903351247085

Nakładka przeznaczona do Seeeduino Xiao, rozszerzająca możliwości pinów I / 0. Zapewnia kompatybilność modułu z czujnikami z serii Grove. Posiada 8 wbudowanych złącz Grove, z czego dwa obsługują interfejs I2C, a jedno UART. Dzięki wbudowanemu układowi sterującemu, umożliwia zasilanie minikomputera za pomocą baterii Li-Pol. Nakładka jest przystosowana do korzystania z interfejsu SPI Flash.

Grove - Shield for Seeeduino XIAO - nakładka na Seeeduino XIAO - Seeedstudio 103020312
21,90 zł
17,80 zł netto
Zapłać później
Producent: Seeedstudio

Opis produktu: Grove - Shield for Seeeduino XIAO - nakładka na Seeeduino XIAO

Nakładka przeznaczona do Seeeduino Xiao, rozszerzająca możliwości pinów I / 0. Zapewnia kompatybilność modułu o z czujnikami z serii Grove. Posiada 8 wbudowanych złącz Grove, z czego dwa obsługują interfejs I2C, a jedno UART. Dzięki wbudowanemu układowi sterującemu, umożliwia zasilanie minikomputera za pomocą akumulatora Li-Pol. Nakładka jest przystosowana do korzystania z interfejsu SPI Flash.

Zastosowanie rozszerzenia umożliwia korzystanie z uproszczonego systemu prototypowania Grove, pozwalającego na proste podłączanie czujników bez konieczności lutowania. Grove Shield umożliwia zasilanie Seeeduino XIAO za pomocą ogniwa Li-Pol o napięciu 3,7 V. Wbudowany układ sterujący kontroluje proces zasilania i ładowania akumulatora.


Prezentacja rozszerzenia Grove Shield dla Seeeduino XIAO.

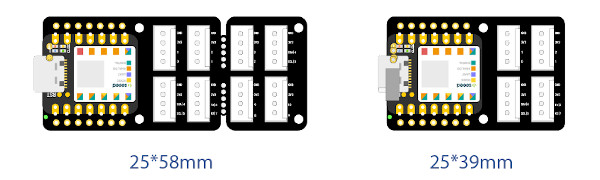

Proste dopasowywanie wymiarów nakładki do potrzeb użytkownika.

Łatwe dopasowanie rozmiarów

Grove Shield dla Seeeduino XIAO ma kompaktowe wymiary 25 x 58 mm. Producent przewidział możliwości wyłamania części nakładki z dwoma złączami Grove, co pozwala dodatkowo zmniejszyć wymiary produktu do 25 x 39 mm.

Specyfikacja Grove Shield dla Seeeduino XIAO

  • Zasilanie: 5 V / 3,7 V (akumulator Li-Pol)
  • Pojemność akumulatora: 800 mA
  • Maksymalny prąd ładowania: 400 mA
  • Wbudowany wyłącznik i kontrolka stanu ładowania
  • Ilość złącz Grove: 8 (w tym 2 Grove IIC oraz 1 UART)
  • Ustandaryzowane 4-pinowe złącza Grove
  • Temperatura pracy: od -40°C do 85°C
  • Temperatura przechowywania: od -55°C do 150°C
  • Wymiary: 25 x 58 mm lub 25 x 39 mm

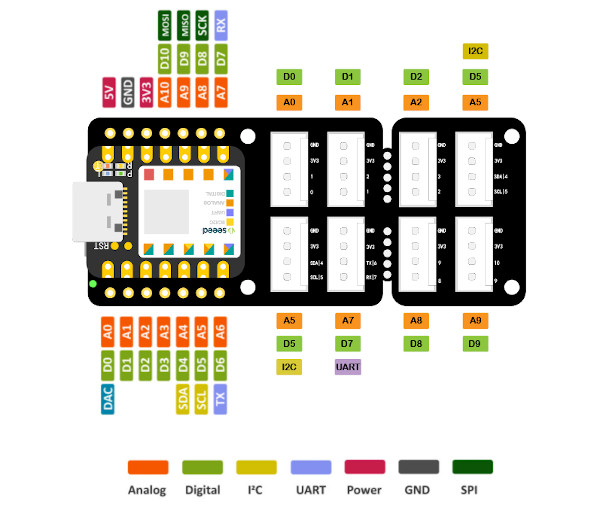

Schemat wyprowadzeń Grove Shield for Seeeduino

Schemat wyprowadzeń Grove Shield dla Seeeduino XIAO.

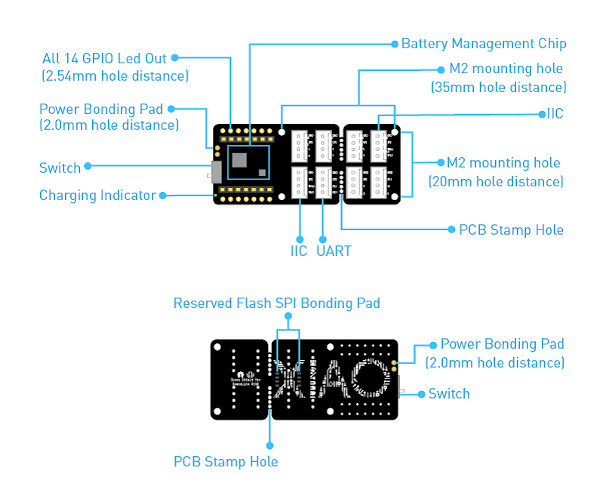

Uproszczony schemat układu elementów Grove Shield.

Uproszczony schemat układu elementów Grove Shield.

Zawartość zestawu

  • Nakładka Grove - Shield for Seeeduino XIAO - 1 szt.
  • 7-pinowa listwa żeńska - 2 szt.

Zestaw nie zawiera akumulatora Li-Pol 3,7 V. Do nakładki można podłączyć pakiet o pojemności  800 mAh. Ponieważ nakładka nie posiada wtyku, konieczne jest zdjęcie izolacji z przewodu.

Moduł - typ Hub / nakładka
Szerokość opakowania 8 cm
Wysokość opakowania 1.8 cm
Głębokość opakowania 12 cm
Masa opakowania 0.011 kg
