Opis produktu: MCP3424 - przetwornik ADC 18-bitowy 4-kanałowy I2C
Moduł z przetwornikiem analogowo-cyfrowym typu delta-sigma o 18-bitowej precyzji. Wyposażony w cztery kanały z wejściami różnicowymi. Pracuje z prędkością do 240 próbek na sekundę. Posiada możliwość zmiany wzmocnienia: x1, x2, x4, x8. Zasilany jest napięciem od 2,7 V do 5,5 V, komunikuje się poprzez I2C. Na płytce znajdują się dławiki ferrytowe, które filtrują napięcie zasilania.
Do komunikacji służy popularny interfejs I2C, z możliwością wyboru jednego z czterech dostępnych 7-bitowych adresów za pomocą przełącznika suwakowego. Dzięki takiemu rozwiązaniu na jednej magistrali można podłączyć kilka przetworników. Szczegóły w dokumentacji w tabeli 5.
| Produkt kompatybilny z Arduino i Raspberry Pi
Producent udostępnia bibliotekę dla Raspberry Pi oraz bibliotekę dla Arduino wraz z opisem podłączenia. |

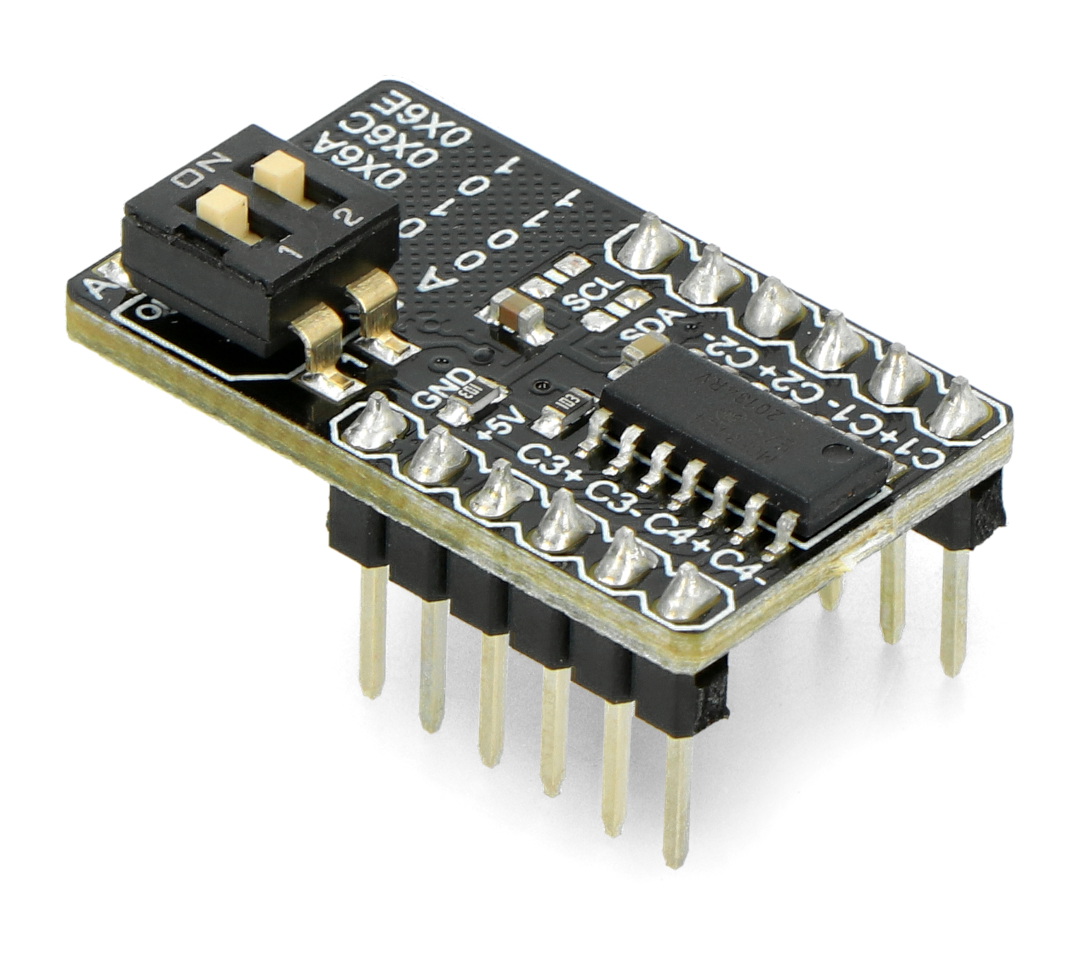

MCP3424 - przetwornik ADC 18-bitowy 4-kanałowy I2C.
Specyfikacja MCP3424 - przetwornika ADC
- Napięcie zasilania: od 2,7 do 5,5 V
- Pobór prądu w trybie czuwania: 300 nA (przy 5 V)
- Ilość wejść: 4
- Dostępne napięcie referencyjne: 2.048 V ± 0.05 %, dryft 15 PPM /°C
- Programowalne wzmocnienie (PGA): x1, x2, x4, x8
- Programowalna rozdzielczość: Rozdzielczość: 12, 14, 16, 18-bitów
- Programowalna prędkość konwersji: 240, 60, 15 lub 3,75 Sps
- Błąd wzmocnienia: 0.05% (PGA=1, 18-bit)
- Offset: 15 μV (PGA=1, 18-bit)
- Interfejs komunikacyjny: I2C
- Wbudowane rezystory podciągające linie magistrali I2C
- Zakres temperatur pracy: od -40 °C do +125 °C
- Złącza: listwy goldpin - raster 2,54 mm (przylutowane)
- Wymiary modułu: 27 x 16 mm
Tryby pracy
Urządzenie posiada dwa tryby pracy:
- One-Shot - przetwornik wykonuje jedną konwersję i powraca do trybu niskiego poboru mocy, dopóki nie otrzyma polecania wykonania kolejnej konwersji.
- Continuous - konwersja odbywa się w sposób ciągły z wybraną prędkością.
Wyprowadzenia
- SDA - linia danych magistrali I2C
- SCL - linia zegarowa magistrali I2C
- +5V- napięcie zasilania z zakresu od 2,7 do 5,5 V
- GND - masa układu
- Cx+, Cx- - wejścia różnicowe do podłączenia sygnału analogowego
Wyprowadzeniami są złącaz goldpin raster 2,54 mm. Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. Raspberry Pi czy Arduino) za pomocą przewodów.

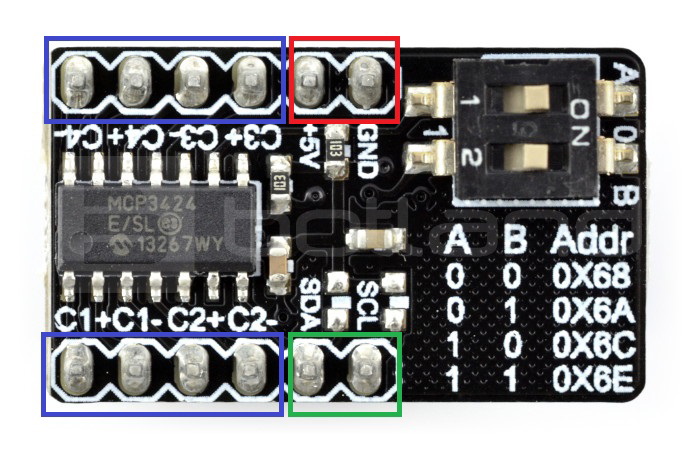

Wyprowadzenia.
