Opis produktu: Servo 2040 - 18-kanałowy sterownik serwomechanizmów - Pimoroni PIM613
Servo 2040 to sterownik serwomechanizmów wyprodukowany przez firmę PiMoroni. Posiada 18-kanałów, które pozwalają na jednoczesne sterowanie do 18 serwomechanizmów. Co więcej obsługuje także serwomechanizmy pracujące w wyższym zakresie napięcia (do 11 V). Servo 2040 zostało wyposażone w 2 MB pamięci Flash QSPI obsługującej XiP, złącze USB typu C do programowania i zasilania, 6 adresowalnych diod LED RGB / Neopiksel oraz aż 6 dodatkowych pól 3-pinowych do podłączenia czujników analogowych.

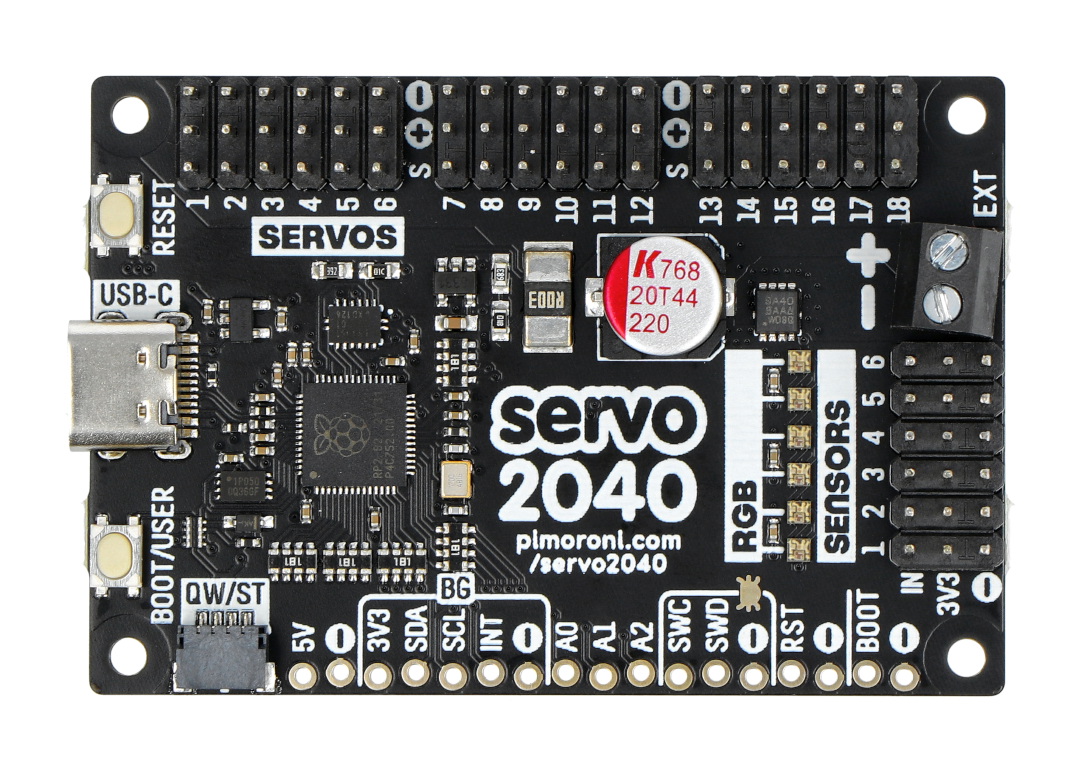

Servo 2040 - 18-kanałowy sterownik serwomechanizmów - Pimoroni PIM613.
Płytka została wyposażona w 6 adresowalnych diod LED.
Cechy szczególne Servo 2040
- Oparty o układ Raspberry Pi RP2040
- Wyposażony w 2 MB pamięci Flash QSPI obsługującej XiP
- Posiada 3-pinowe wyprowadzenia opisane od 1 do 18 do wygodnego podłączenia aż 18 różnych serwomechanizmów

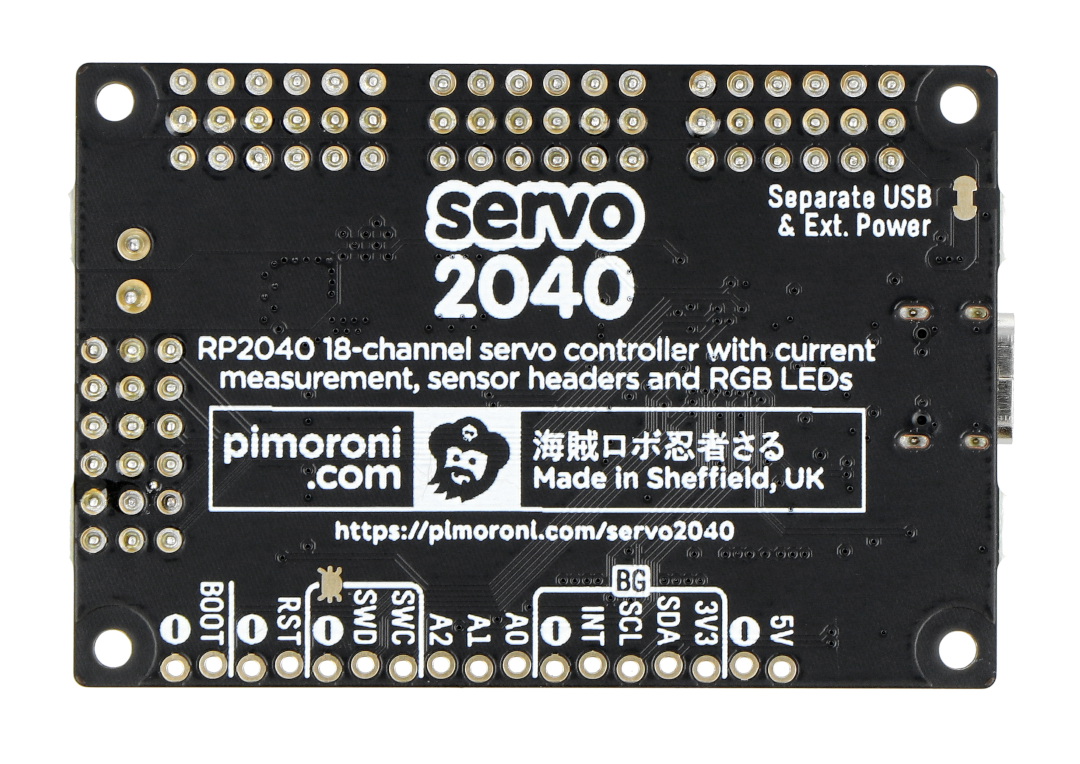

- Obsługa serwomechanizmów wyższego napięcia do 11 V - jeśli chcesz obsługiwać serwomechanizmy z wyższym napięciem niż 5 V musisz odciąć zworkę zasilania "Separate USB and Ext. Power" (znajdującą się z tyłu płyty), aby zapobiec uszkodzeniu RP2040, które może powstać przez zwiększone napięcie. Jeśli przetniesz zworkę, będziesz musiał zapewnić oddzielne zasilanie dla logiki płyty (przez USB lub 5 V)
- Wyposażona w 6 adresowalnych diod LED RGB / Neopiksel
- Posiada aż 6 dodatkowych pól 3-pinowych do podłączenia czujników analogowych
- Przycisk Reset i BOOT (przycisk BOOT może być również wykorzystany jako przycisk użytkownika)
- Złącze USB typu C do programowania i zasilania (maks. 3 A)
- Zaciski śrubowe do zasilania zewnętrznego (z zabezpieczeniem przed odwrotną polaryzacją) - maksymalny prąd ciągły wynosi 10 A
- W pełni zmontowany i nie wymaga lutowania
Specyfikacja techniczna modułu
- Typ modułu: sterownik serwomechanizmów
- Ilość kanałów: 18
- Wbudowany układ: Raspberry Pi RP2040 (Dual Arm Cortex M0+ z taktowaniem do 133 MHz z 264 kB pamięci SRAM)
- Pamięć Flash QSPI: 2 MB (obsługująca XiP)
- Wymiary płytki: 62 x 42 x 12 mm
- Otwory montażowe: M2,5
Zawartość zestawu
- Servo 2040 - 18-kanałowy sterownik serwomechanizmów - Pimoroni PIM613

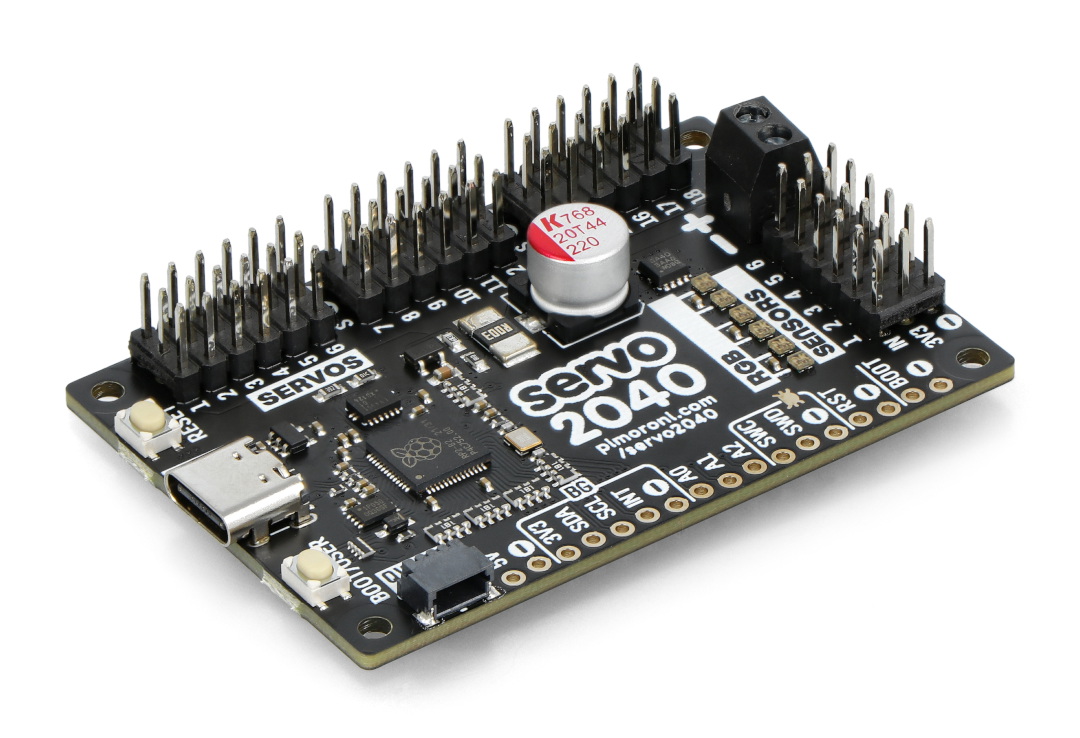

Servo 2040 - 18-kanałowy sterownik serwomechanizmów.
