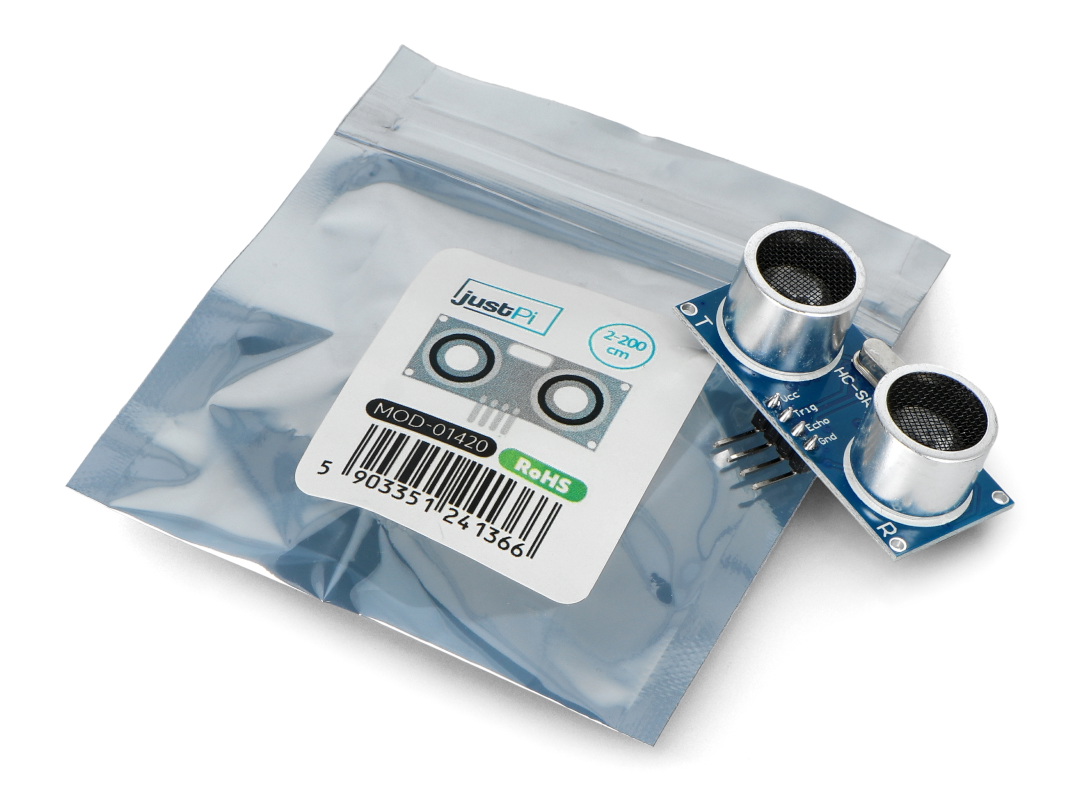

Ultradźwiękowy czujnik odległości HC-SR04 2-200cm - justPi

Indeks: MOD-01420 EAN: 5903351241366

Czujnik ultradźwiękowy działający w zakresie od 2 cm do 200 cm. Zasilany napięciem 5 V. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości.

Ultradźwiękowy czujnik odległości HC-SR04 2-200cm - justPi
8,90 zł
7,24 zł netto
Producent: justPi

Opis produktu: Ultradźwiękowy czujnik odległości HC-SR04 2-200cm - justPi

Czujnik ultradźwiękowy działający w zakresie 2-200 cm. Zasilany napięciem 5 V. Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości. Kompatybilny z Raspberry Pi i Arduino czujnik odległości - czujnik ultradźwiękowy HC-SR04.

0%

Sposób użycia czujnika odległości HC-SR04 - justPi

Aby rozpocząć pomiar należy podać na pin TRIG impuls napięciowy (stan wysoki 5V) przez 10 us. Moduł dokonuje pomiaru odległości przy pomocy fali dźwiękowej o częstotliwości 40 kHz. Do mikrokontrolera wysyłany jest sygnał, w którym odległość zależna jest od czasu trwania stanu wysokiego i można ją obliczyć ze wzoru:

test distance = (high level time × velocity of sound (340m/s) / 2

gdzie:

  • test distance - odległość mierzona
  • high level time - czas trwania stanu wysokiego
  • velocity of sound - prędkość rozchodzenia się fali dźwiękowej w powietrzu - 340 m/s

W skrócie, aby otrzymać wynik w cm można wykorzystać wzór:

distance [cm] = ( high level time [us] * 34 ) / 1000 / 2

Ultradźwiękowy czujnik odległości SR04

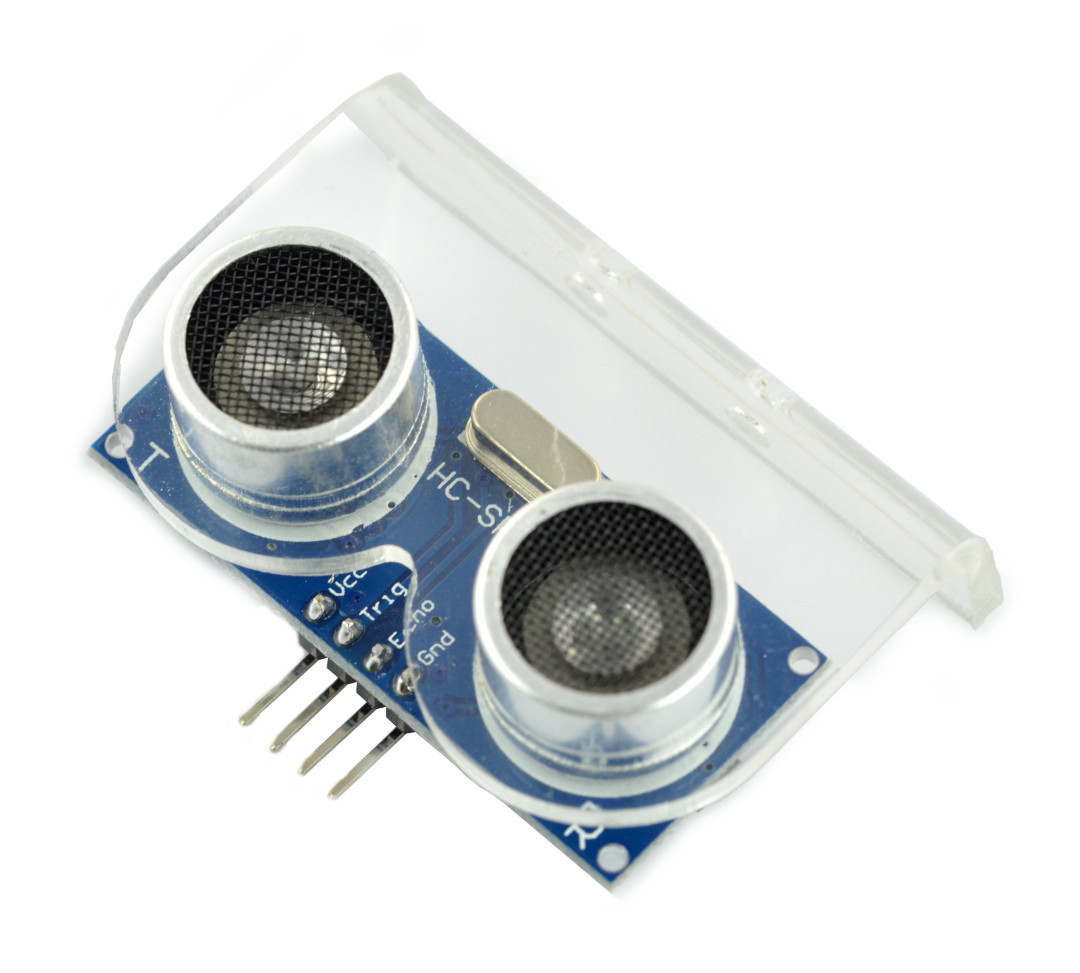

W naszej ofercie znajdziesz również obudowę montażową do tego czujnika HC-SR04 (niebieskiego).

Specyfikacja ultradźwiękowego czujnika HC-SR04 - justPi

  • Napięcie zasilania: 5 V
  • Średni pobór prądu: 15 mA
  • Zakres pomiarowy: od 2 cm do 200 cm
  • Wyjście: sygnał częstotliwościowy
  • Częstotliwość pracy: 40 kHz
  • Wymiary: 45 x 20 x 15 mm
  • Kompatybilny z Raspberry Pi i Arduino czujnik ultradźwiękowy odległości

Szczegóły w dokumentacji.

Czujnik odległości Arduino i Raspberry Pi

Ultradźwiękowy czujnik odległości HC-SR04 jest przeznaczony do wykorzystania w urządzeniach, które wymagają użycia elementu będącego w stanie dostarczyć informację o bieżącej odległości od znajdującego się przed nimi obiektu. Sensor znakomicie sprawdzi się w takich projektach jak roboty, zdalnie sterowane pojazdy czy drony, a także jako część samodzielnie budowanych, samochodowych czujników parkowania.

Element mierzy odległość od znajdującego się przed nim przedmiotu, wykorzystując emitowane przez siebie ultradźwięki - do rozpoznania dystansu wykorzystywana jest fala akustyczna o częstotliwości 40 kHz. Czujnik dokonuje pomiaru czasu, w którym odbity dźwięk do niego powróci, a następnie przy pomocy specjalnego wzoru wylicza na podstawie tej wartości, jaka odległość dzieli go od obiektu. Odczytana wartość pomiaru podawana jest w postaci sygnału o długości wprost proporcjonalnej do dystansu dzielącego sensor od przedmiotu odbijającego falę dźwiękową.

Wideo na temat czujnika HC-SR04.

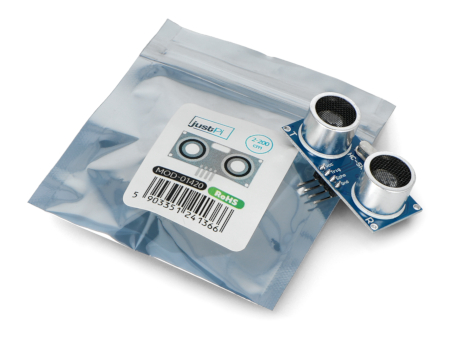

Ultradźwiękowy czujnik odległości HC-SR04 2-200cm.

Ultradźwiękowy czujnik odległości HC-SR04 2-200cm - justPi.

Sensor HC-SR04 marki Cytron Technologies

Został zaprojektowany do użytku w konstrukcjach elektronicznych i robotycznych. Element jest zasilany energią elektryczną o napięciu 5 V, a jego średni pobór prądu wynosi 15 mA. Urządzenie może mierzyć odległość od obiektów znajdujących się w zakresie między 2 a 200 cm od niego. Wymiary sensora to 45 x 20 x 15 mm.

W ofercie Botland dostępna jest również praktyczna obudowa montażowa ułatwiająca instalację produktu w pożądanym miejscu. Czujnik jest kompatybilny z popularnymi minikomputerami Arduino i Raspberry Pi, dlatego znakomicie sprawdzi się w projektach, w których płytki te zostały wykorzystane jako układ logiczny. Szczegółowe informacje dotyczące eksploatacji produktu dostępne są w dokumentacji dołączonej przez producenta. Powyżej znajdziesz również wideo instruktażowe, wyjaśniające działanie czujnika, a także linki do stron, gdzie dostępne są poradniki pokazujące jak podłączyć sensor do Arduino i Raspberry Pi, jak poprawnie mierzyć odległość z jego pomocą oraz jakie projekty można wykonać przy wykorzystaniu tego modelu.

Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Interfejs Cyfrowy I/O
Moduł - Odległ. do 200 cm
Moduł - Odległ. od 2.0 cm
Szerokość opakowania 5.5 cm
Wysokość opakowania 5 cm
Głębokość opakowania 1.8 cm
Masa opakowania 0.009 kg

Piotr

05/02/23

Pytanie: Sensor czyta 2 - 400cm, nie do 200cm. Tak jest w dokumentacji.
Odpowiedź: Czujnik potrafi dokonywać pomiarów na większe odległości, lecz najlepsza dokładność jest dla zakresu do 200 cm.
