Opis produktu: Ultradźwiękowy czujnik odległości 3 - 500 cm - RS4585 - wodoodporny - DFRobot SEN0592
Czujnik ultradźwiękowy od DFRobot umożliwia precyzyjny pomiar odległości w zakresie od 3 cm do 500 cm, z dokładnością 1 + (S × 0,3 %) cm. Komunikuje się za pośrednictwem cyfrowego interfejsu RS485 (protokół Modbus-RTU), co umożliwia łatwą integrację z systemami automatyki oraz mikrokontrolerami, takimi jak Arduino. Czujnik odległości cechuje się szybkim czasem reakcji od 15 do 750 ms, kompaktową konstrukcją oraz wysoką odpornością środowiskową (IP67), dzięki czemu nadaje się do pracy w trudnych warunkach zewnętrznych. Zaawansowana technologia przetwarzania ultradźwięków zapewnia skuteczne filtrowanie zakłóceń pochodzących od innych źródeł ultradźwięków, gwarantując stabilność pomiarów nawet w środowiskach o dużym natężeniu sygnałów.

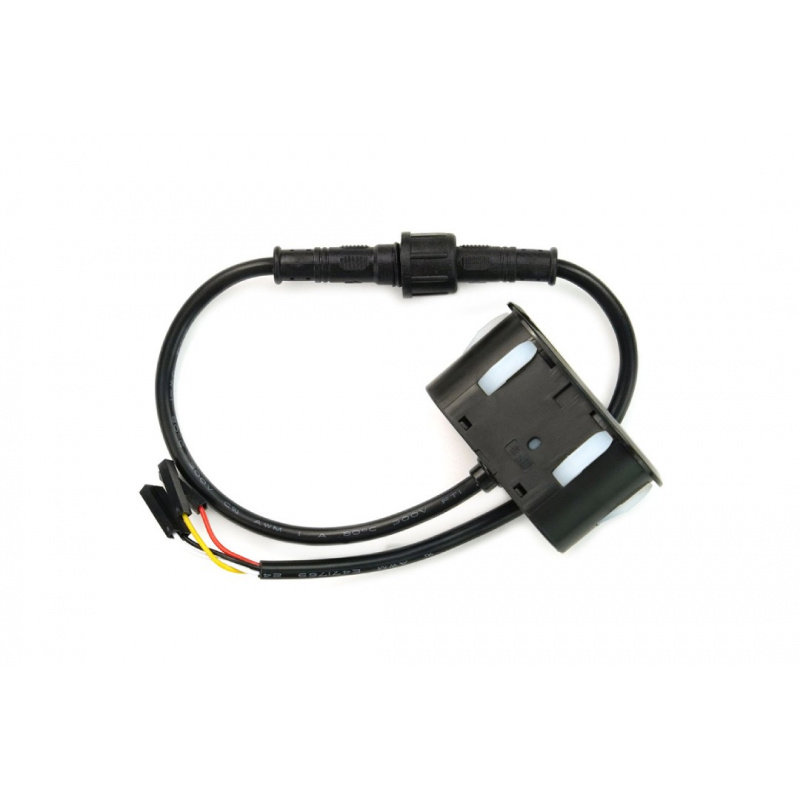

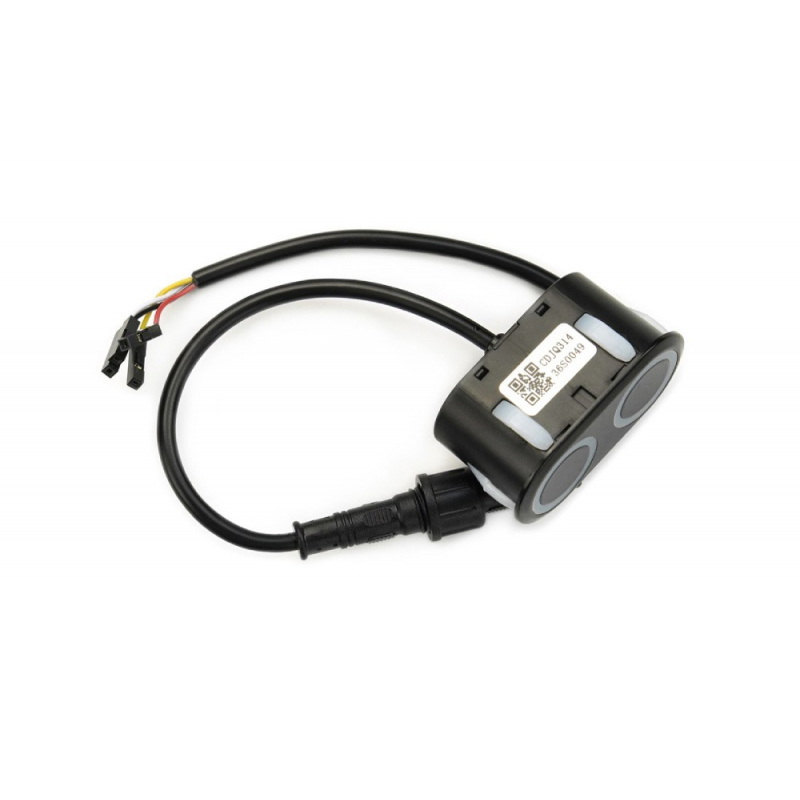

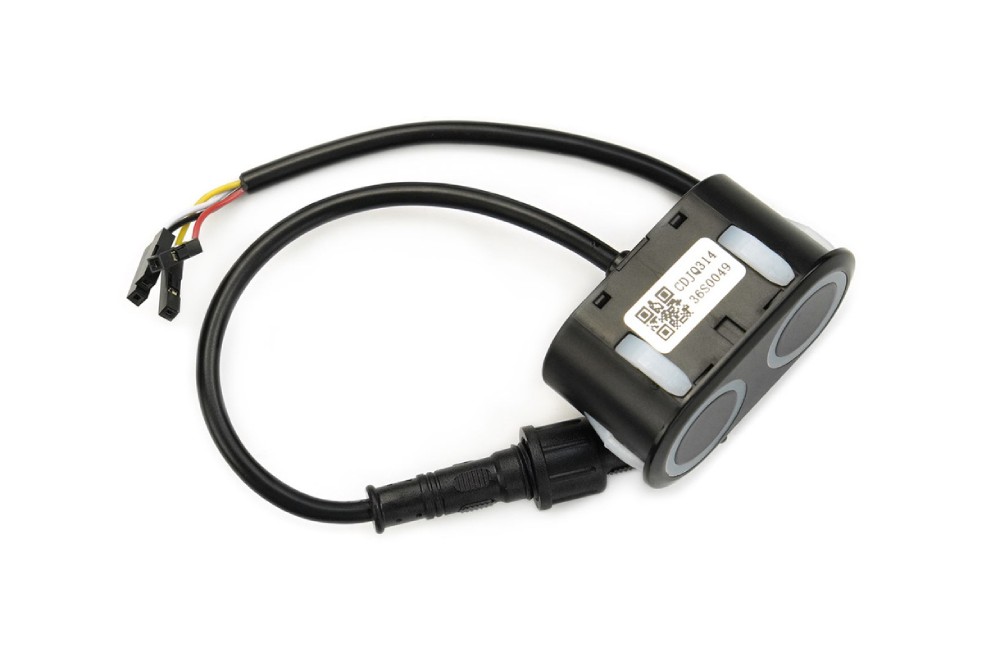

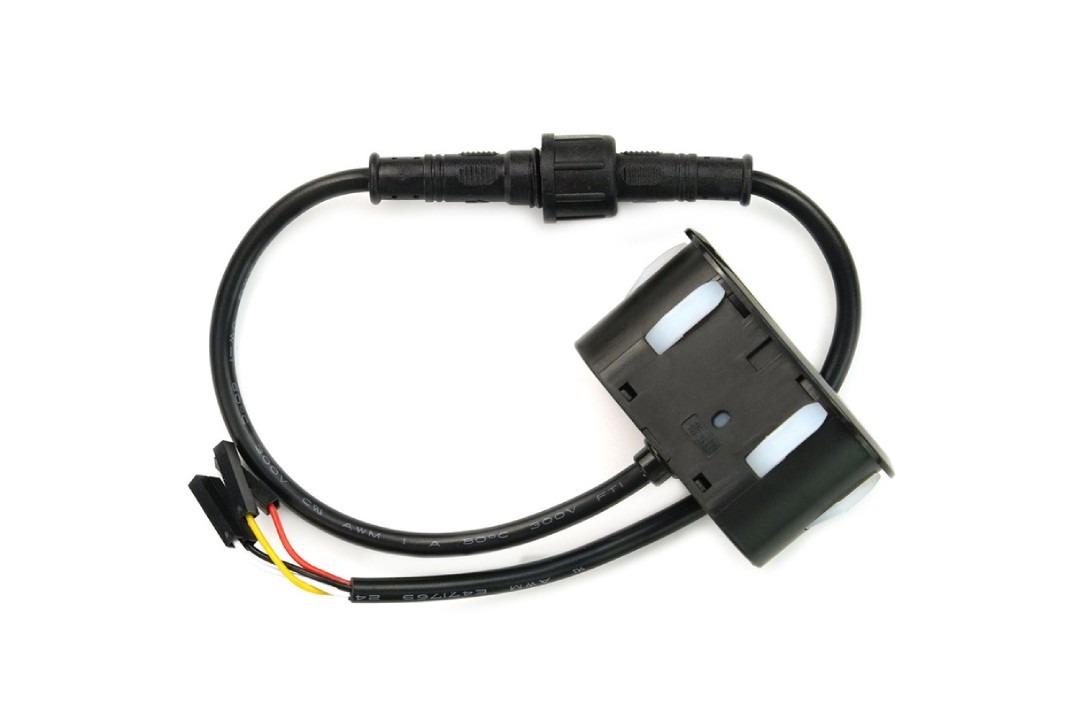

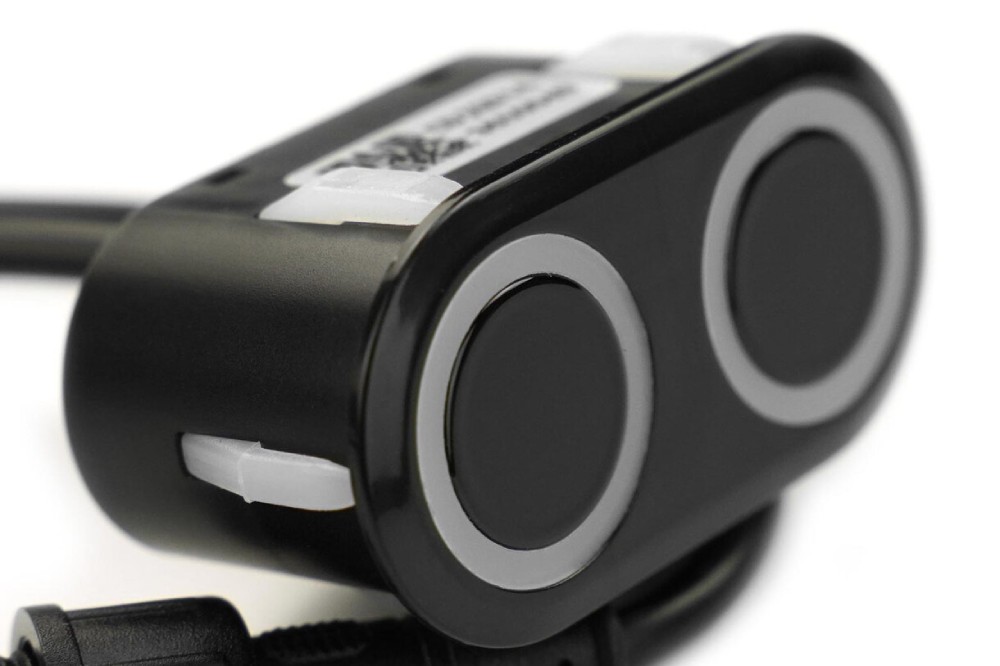

Ultradźwiękowy czujnik odległości 3 - 500 cm - RS4585 - wodoodporny - DFRobot SEN0592.
Czujnik ultradźwiękowy wykrywa przeszkody w promieniu do 5 m.
Główne cechy czujnika
- Zakres pomiarowy od 3 cm do 5 m: umożliwia wykrycie zarówno bliskich, jak i odległych przeszkód
- Dokładność 1 + 0,3 % x odległość: precyzyjne odczyty
- Szybki czas reakcji od 15 ms do 750 ms: dynamiczne zastosowania w ruchu
- Kąt detekcji poziomy od 40° do 65° i pionowy od 60° do 80°: zawęża strefę pomiarową
- Odporność środowiskowa IP67: chroniony przed pyłem i zalaniem
- Komunikacja RS485 z protokołem Modbus‑RTU: łatwa integracja przemysłowa
- Filtracja ultradźwięków minimalizująca zakłócenia: stabilne działanie w trudnych warunkach
Wyprowadzenia i podłączenie czujnika
Czujnik posiada cztery wyprowadzenia: czerwoną linię (VCC), czarną (GND), żółtą (linia B RS485) oraz białą (linia A RS485). Zalecane połączenie to użycie Arduino oraz konwertera TTL do RS485 (np. DFR0259), który wzmacnia sygnał i zapewnia kompatybilność interfejsów. Przed uruchomieniem czujnika należy przełączyć konwerter w tryb "AUTO" do zaprogramowania, a następnie - w tryb pracy ("RUN") przy standardowej prędkości 115200 bps. Tego typu konfiguracja umożliwia szybkie i niezawodne przetwarzanie danych w aplikacjach robotyki i automatyki.

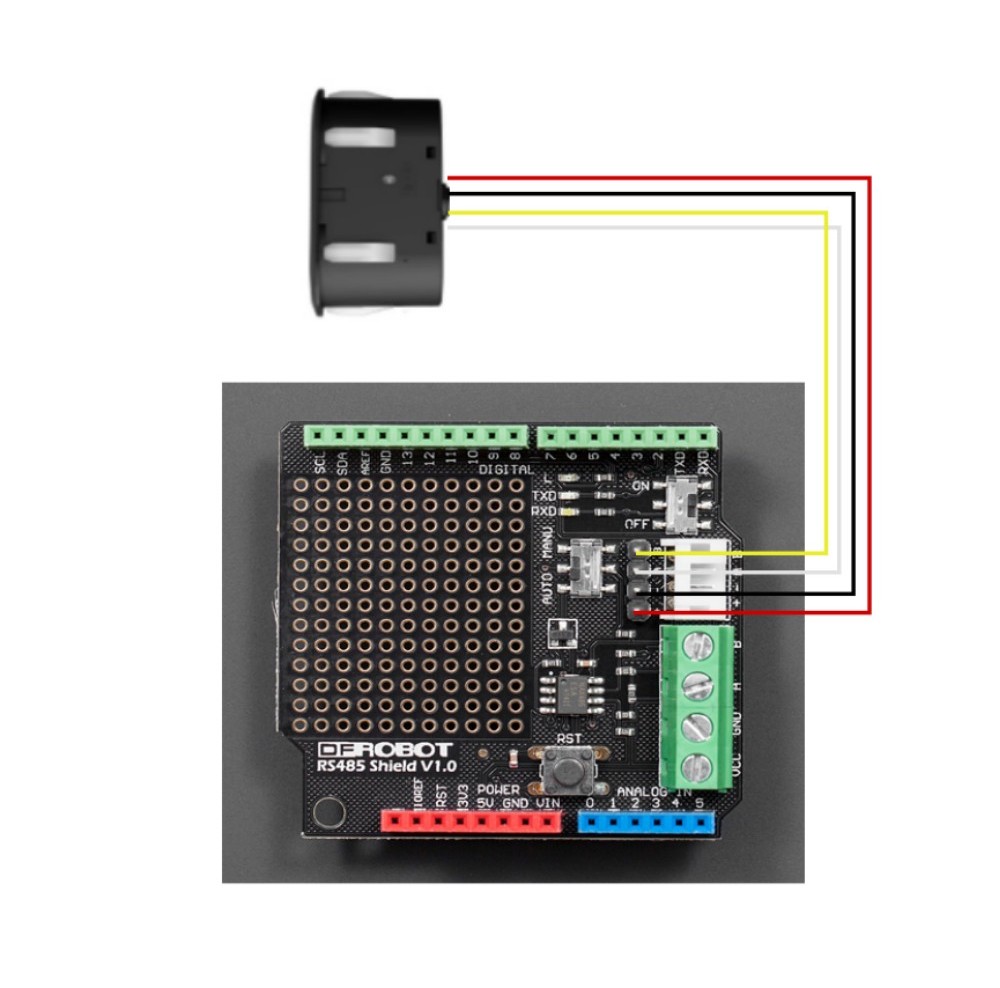

Schemat podłączenia czujnika.

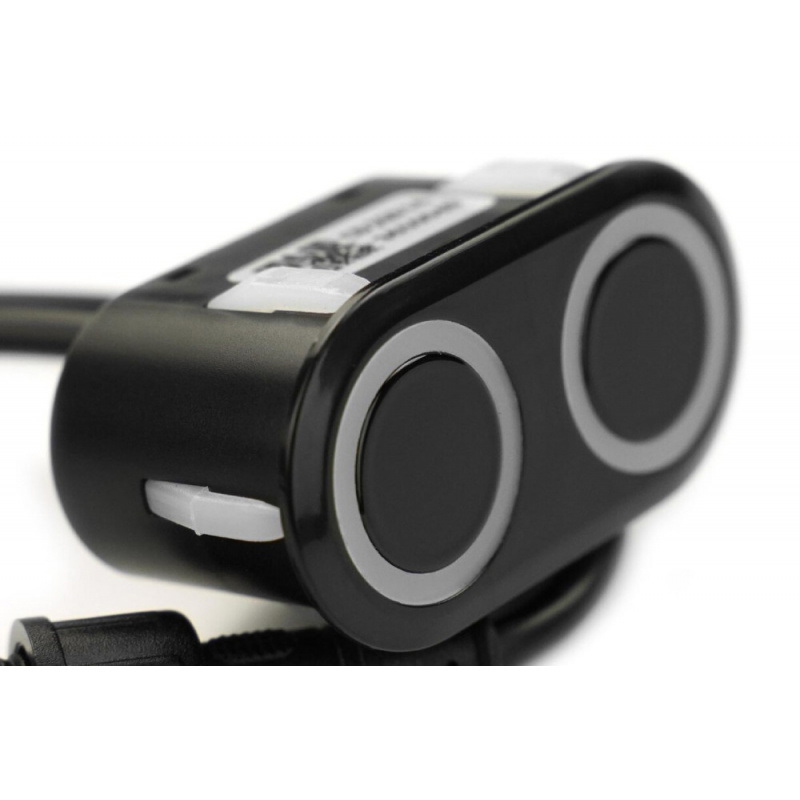

Czujnik może identyfikować i filtrować obce ultradźwięki, co skutkuje bardziej stabilnym i niezawodnym wyjściem danych.
Zastosowania w praktyce
- Roboty mobilne i pojazdy AGV
- Automatyka przemysłowa
- Systemy parkingowe i bramowe
- Kontrola dostępu i bezpieczeństwa
- Monitorowanie przestrzeni
Specyfikacja techniczna czujnika odległości
- Zakres pomiarowy: od 3 cm do 500 cm
- Dokładność: 1 + (S x 0,3%) cm
- Napięcie zasilania: od 3,3 V do 24 V
- Prąd pracy: ≤ 10 mA
- Interfejs komunikacji: RS485 (Modbus‑RTU)
- Czas reakcji: od 15 ms do 750 ms
- Opóźnienie po włączeniu: ≤ 1000 ms
- Kąty detekcji: poziomy od 40° do 65°, pionowy od 60° do 80°
- Temperatura pracy: od -25 °C do 65 °C
- Wilgotność robocza: od 65% RH do 80 % RH
- Stopień ochrony: IP67
- Wymiary: 51,5 x 26,5 x 27 mm
Zawartość zestawu
- 1x Ultradźwiękowy czujnik odległości

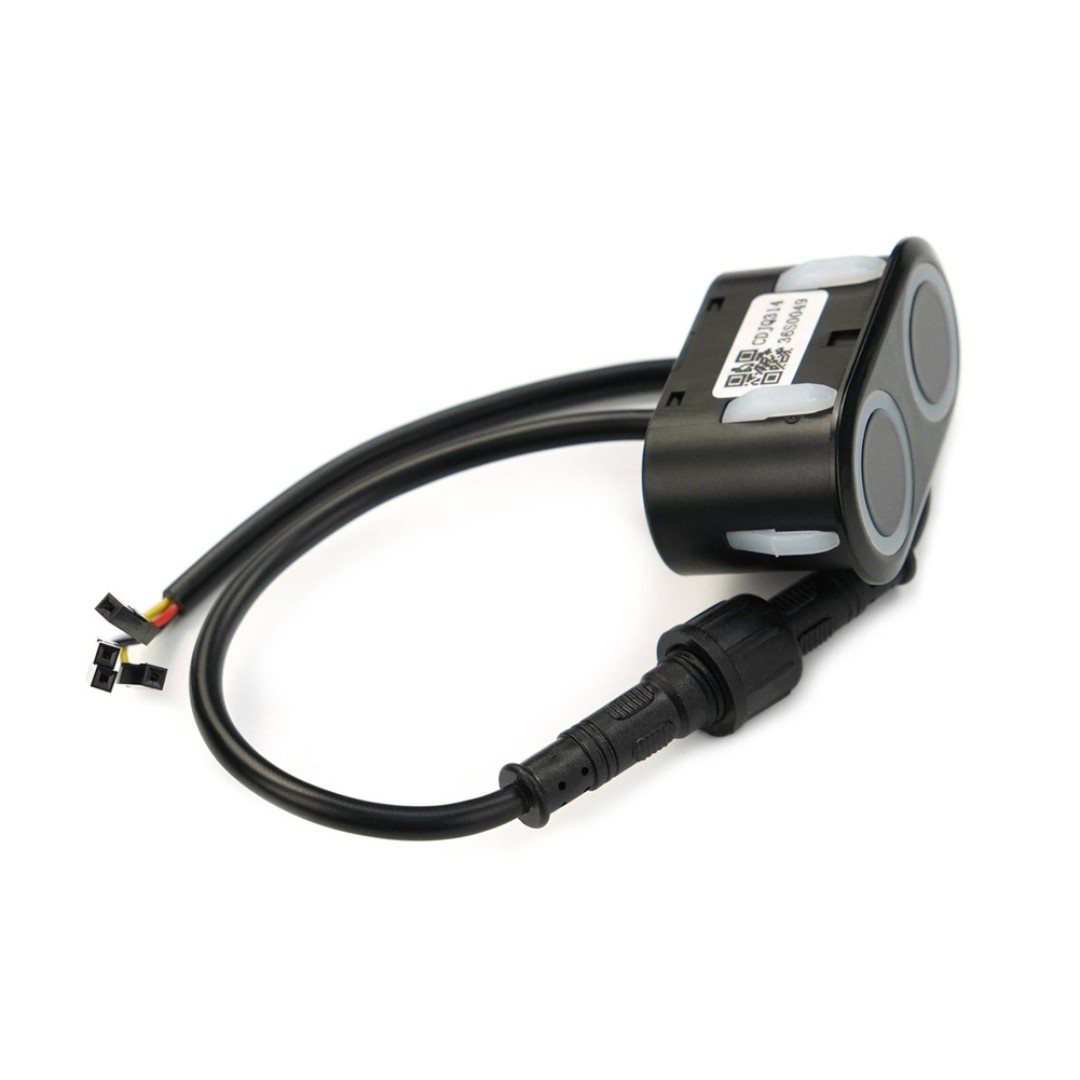

Klasa ochrony IP67 i wyjście RS485 sprawiają, że czujnik sprawdzi się do różnych zastosowań.
