ESP32 Servo Driver Expansion Board - sterownik do serwomechanizmów UART - WiFi, Bluetooth - Waveshare 21593

Indeks: WSR-21964

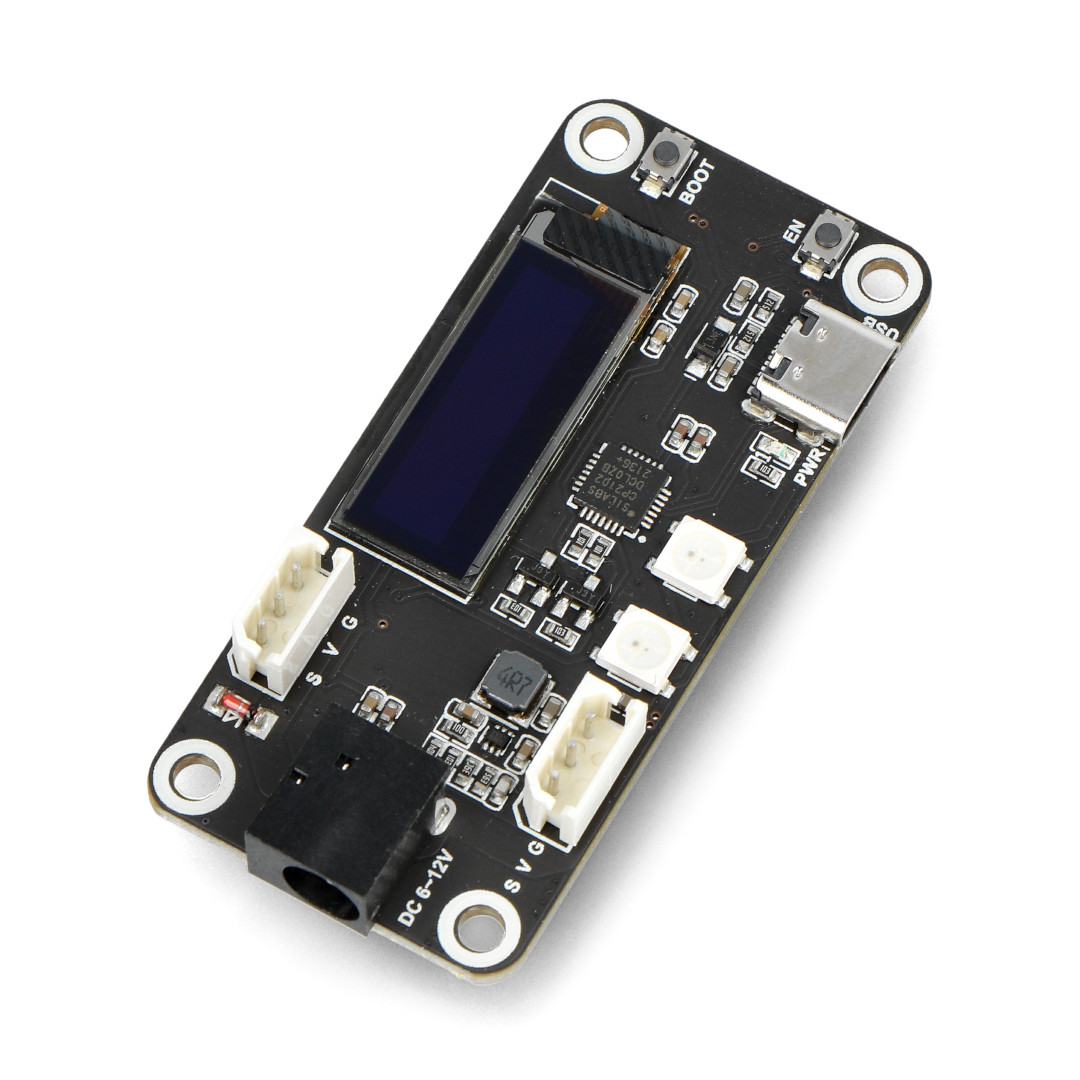

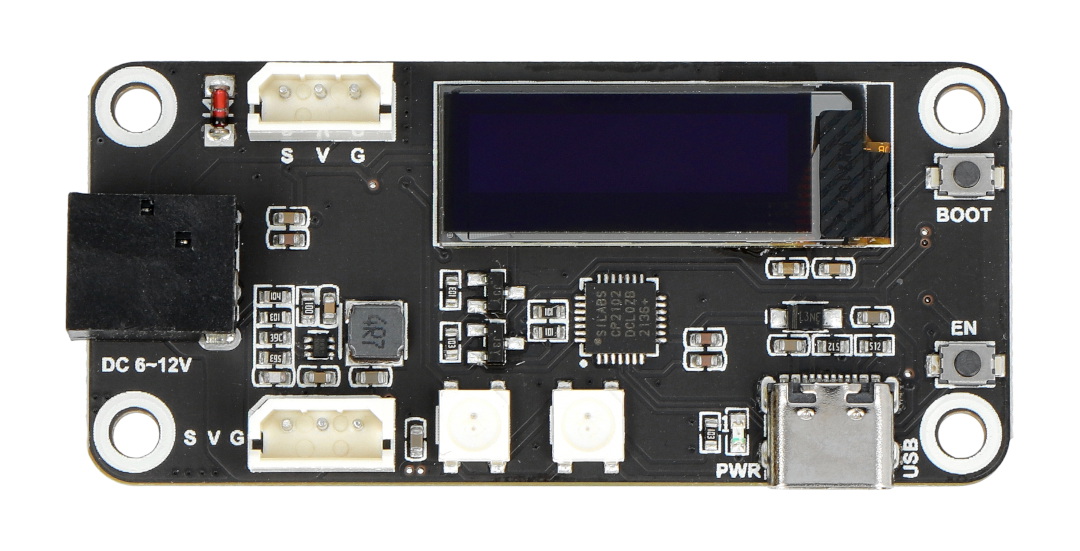

Sterownik oparty na mikrokontrolerze ESP32 z bezprzewodową komunikacją Bluetooth, WiFi i obsługą ESP-NOW. Przeznaczony do kontrolowania pracy serwomechanizmów przez interfejs UART. Posiada szeroki zakres napięcia wejściowego od 6 V do 12 V DC i pozwala na jednoczesne sterowanie aż 253 serwami (przy zachowaniu odpowiedniego napięcia zasilania). Na płytce umieszczono także wyświetlacz OLED, który może być wykorzystany w celu wyświetlania kluczowych informacji.
ESP32 Servo Driver Expansion Board - sterownik do serwomechanizmów UART - WiFi, Bluetooth -...
72,90 zł
59,27 zł netto
Zapłać później
Dostawa 10 szt. zaplanowana na 2024-06-07
Oczekiwanie na dostawę
Producent: Waveshare

Opis produktu: ESP32 Servo Driver Expansion Board - sterownik do serwomechanizmów UART - WiFi, Bluetooth - Waveshare 21593

Sterownik oparty na mikrokontrolerze ESP32 z bezprzewodową komunikacją Bluetooth, WiFi i obsługą ESP-NOW. Przeznaczony do kontrolowania pracy serwomechanizmów przez interfejs UART. Posiada szeroki zakres napięcia wejściowego od 6 V do 12 V DC i pozwala na jednoczesne sterowanie aż 253 serwami (przy zachowaniu odpowiedniego napięcia zasilania). Na płytce umieszczono także wyświetlacz OLED, który może być wykorzystany w celu wyświetlania kluczowych informacji.

Producent przygotował szczegółowy przewodnik użytkownika, w którym znajdziesz także przykładowy kod programu - sprawdź!

Zawartość zestawu.


ESP32 Servo Driver Expansion Board - sterownik do serwomechanizmów UART - WiFi, Bluetooth - Waveshare 21593.

Cechy szczególne sterownika

  • Umożliwia jednoczesne sterowanie aż 253 serwomechanizmami serii SC, serii ST (wymagane odpowiednie zasilanie).
  • Szeroki zakres napięcia wejściowego wynoszący od 6 V do 12 V (napięcie wejściowe sterownika i napięcie serwomechanizmu muszą być takie same).
  • Obsługa WiFi i Bluetooth, a także ESP-NOW, pozwalająca na zdalne sterowanie i debugowanie serwomechanizmu.
  • Oprogramowanie open source i dostęp do różnych projektów konstrukcyjnych robotów.
  • Kompaktowe wymiary pozwalają na zaoszczędzenie miejsca, przez co sterownik jest odpowiedni dla projektów o ograniczonej przestrzeni.
  • Kompatybilny z serwomechanizmami ST3215 oraz SC15

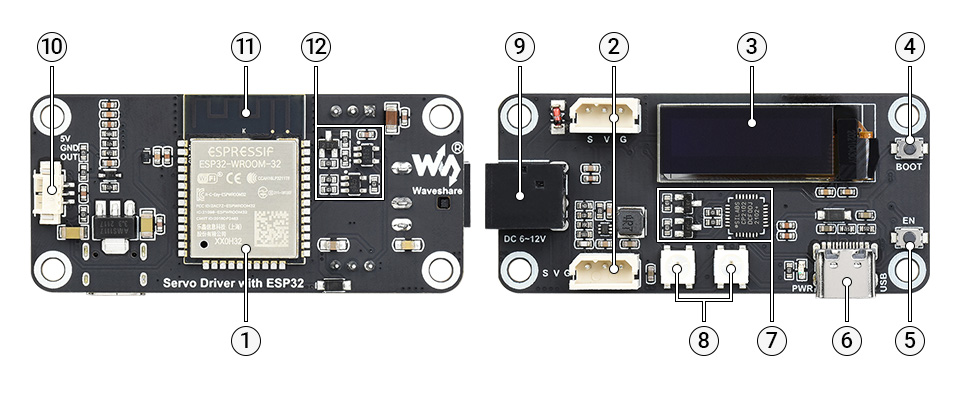

Rozmieszczenie elementów na płytce

  1. Sterownik główny ESP32
  2. Gniazda do podłączenia serwomechanizmów
  3. Wyświetlacz OLED
  4. Przycisk BOOT, pozwalający przejść do trybu pobierania
  5. Przycisk Reset
  6. Złącze USB typu C
  7. Obwód automatycznego pobierania
  8. Wskaźnik LED RGB
  9. Gniazdo zasilania 5,5/2,1 mm DC
  10. Interfejs rozszerzenia RGB-LED
  11. Wbudowana antena PCB
  12. Obwód magistrali szeregowej
Rozmieszczenie elementów na płytce.

Rozmieszczenie elementów na płytce.

Zawartość zestawu.

Zawartość zestawu.

Specyfikacja techniczna produktu

  • Zakres napięcia zasilania: od 6 V do 12 V DC (napięcie wejściowe sterownika i napięcie serwomechanizmu musi być takie same)
  • Wbudowany kontroler: ESP32
  • Sterowanie: magistrala szeregowa UART
  • Komunikacja bezprzewodowa:
    • WiFi 2,4 G
    • Bluetooth 5.0 BLE
    • ESP-NOW do zdalnego sterowania i debuggowania
  • Prezentacja danych: wbudowany wyświetlacz OLED
  • Złącze do programowania: USB typu C
  • Złącze zasilania: 5,5 / 2,1 mm DC
  • Wymiary płytki: 65 x 30 mm
  • Rozmiar otworu montażowego: 2,75 mm
  • Rozstaw otworów montażowych: 58 x 23 mm

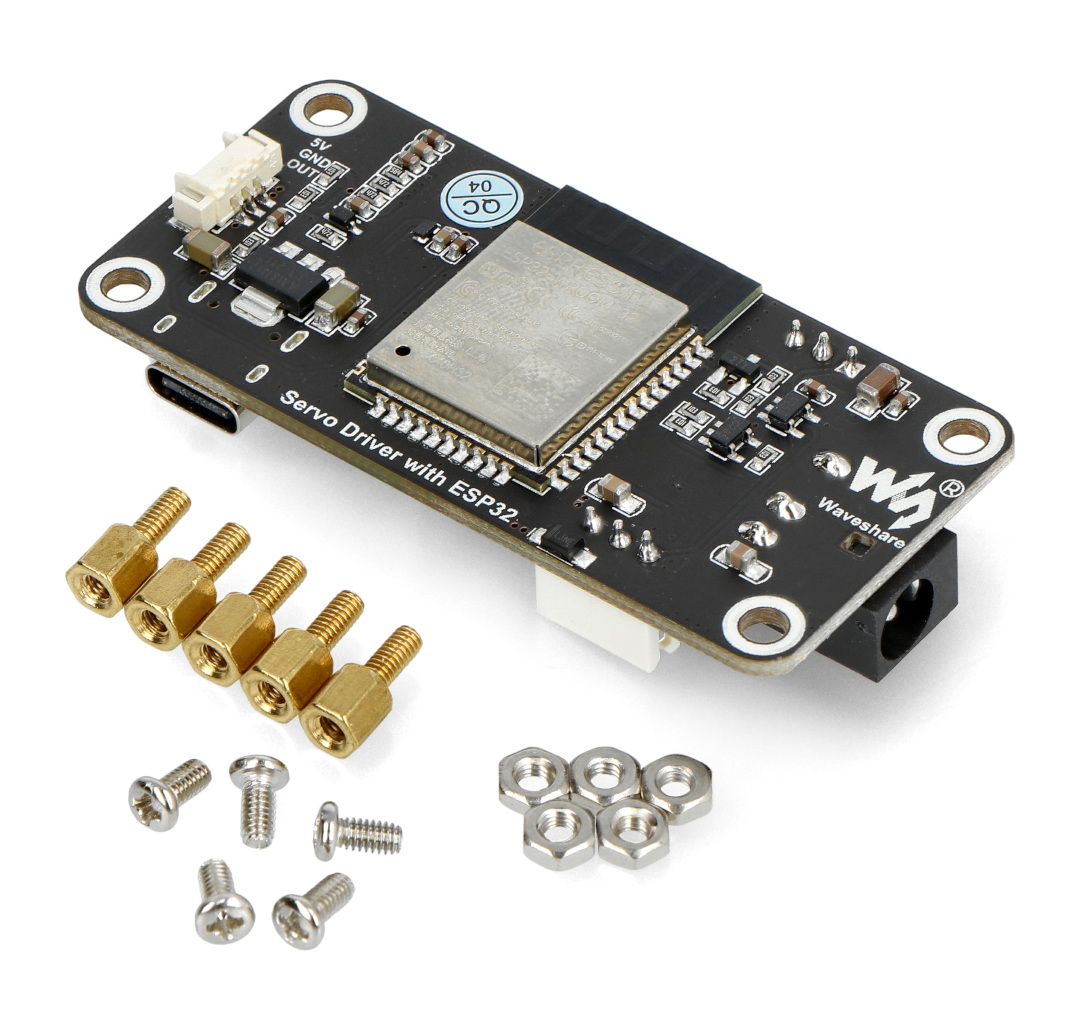

Zawartość zestawu

  • Sterownik ESP32 Servo Driver Expansion Board
  • Zestaw elementów montażowych - śrubki, podkładki i dystanse

Napięcie zasil. od 6.0 V
Napięcie zasil. do 12.0 V
Moduł - typ Sterownik silników
Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 2.2 cm
Masa opakowania 0.026 kg
