Opis produktu: prosty kontroler serwa - SparkFun Servo Trigger

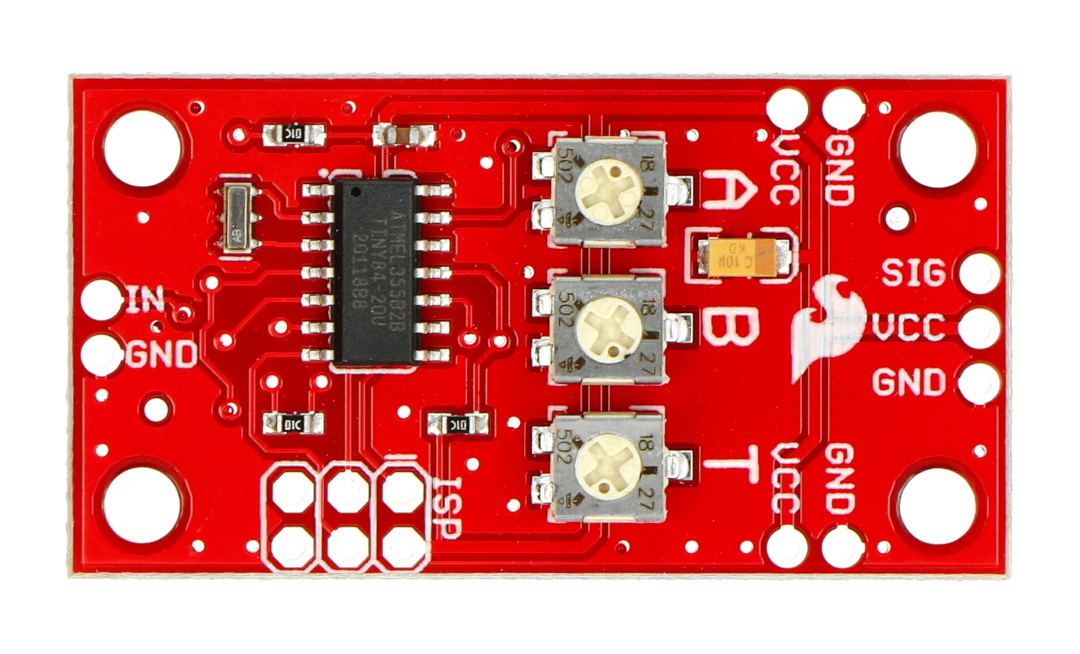

Prosty kontroler umożliwiający ruch serwa z pozycji A do B po zmianie stanu na pinie wejściowym IN. Pozycję wyjściową i docelową oraz czas przejścia serwomechanizmu można regulować przy pomocy potencjometrów. Układem steruje mikrokontroler ATTiny84 z zainstalowanym oprogramowaniem. Moduł pracuje z napięciem 5 V. Wyprowadzeniami są otwory do samodzielnego wlutowania złącz goldpin - raster 2,54 mm (brak w zestawie, do nabycia osobno).
Podłączenie
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 5 V. |
| GND | Masa. |
| IN |
Cyfrowy sygnał wejściowy, zwarcie do masy wywołuje ruch serwa z pozycji A do B. W tym układzie można zastosować przełącznik. np. tact-switch podłączony do pinów IN i GND. |
|
SIG VCC GND |
Złącze do serwomechanizmy, SIG to sygnał sterujący, VCC - zasilanie, GND - masa. |
Specyfikacja SparkFun Servo Trigger
- Napięcie pracy: 5 V (maks. 5,5 V)
- Pobór prądu: ok. 5 mA
- Wbudowany mikrokontroler: AVR ATtiny84
- Kompatybilny z serwomechanizmami analogowymi
- Możliwość sterowania przy pomocy 3 wbudowanych potencjometrów:
- A - umożliwia ustawienie pozycji serwomechanizmu gdy wejście jest otwarte (brak zwarcia do masy pinu IN)
- B - umożliwia ustawienie pozycji serwomechanizmu gdy wejście jest zamknięte (pin IN zwarty do masy)
- C - umożliwia ustawienia czasu przejścia z pozycji A do B
- Możliwość konfiguracji polaryzacji wejścia
- Możliwość przeprogramowania poprzez złącze ICSP
- Cztery otwory montażowe o średnicy 3 mm
- Wyprowadzenia do otwory do przylutowania złącz goldpin - raster 2,54 mm (brak w zestawie do nabycia osobno)
- Wymiary: 43 x 23 mm
