Sterownik serw Mini Maestro USB 24-kanałowy - Pololu 1356

Indeks: PLL-00107 EAN: 5904422367923

24-kanałowy kontroler serwomechanizmów z obsługą sygnałów cyfrowych i analogowych. Użytkownik ma do dyspozycji sterowanie serwami poprzez: aplikację PC (USB), interfejs szeregowy oraz prosty język skryptowy.

Sterownik serw Mini Maestro USB 24-kanałowy - Pololu 1356
246,00 zł
200,00 zł netto
Zapłać później
Dostawa 1 szt. zaplanowana na 2024-07-29
Oczekiwanie na dostawę
Producent: Pololu
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Sterownik serw Mini Maestro USB 24-kanałowy - Pololu 1356

Seria Maestro to wszechstronne kontrolery serwomechanizmów potrafiące również interpretować sygnały cyfrowe i analogowe. Dzięki różnym opcjom sterowania, szerokiemu zakresowi napięć zasilania oraz prostej obsłudze, Maestro sprawdza się w wielu projektach wykorzystujących serwomechanizmy. W zależności od ilości używanych serw, użytkownik może wybrać odpowiednią wersję. Dostępne są 6 , 12 , 18 i 24 kanałowe moduły.

Produkt kompatybilny z Arduino

Producent udostępnia bibliotekę w serwisie GitHub dla użytkowników Arduino.

Sterownik serw Mini Maestro USB 24-kanałowy - Pololu 1356

Sterownik serw Mini Maestro USB 24-kanałowy - Pololu 1356.

Obsługa sterownika serw

Użytkownik może dostosować kontroler do potrzeb swojego projektu,wybierając spośród trzech różnych interfejsów komunikacyjnych:

USB aplikacja komputerowa - urządzenie łączy się z komputerem za pomocą przewodu mini USB . Do obsługi kontrolera służy intuicyjny program, który umożliwia między innymi:

  • sterowanie pozycją orczyka
  • ustalanie prędkości obrotu serwomechanizmu
  • odczytywanie danych z wejść analogowych i cyfrowych
  • nastawianie wartości logicznych na wyjścia I/O

W celu skorzystania opcji sterowania poprzez USB wystarczy pobrać program na dysk(wersja: Windows , Linux), uruchomić go oraz podłączyć kontroler do dowolnego portu USB komputera.





Micro

Maestro 6

Micro

Maestro 12

Micro

Maestro 18

Micro

Maestro 24

  Ilość kanałów: 6 12 18 24
  Ilość wejść analogowych: 6 12 12 12
  Ilość wejść cyfrowych: 0 0 6 12
  Szerokość [mm]: 21,6 27,9 27,9 27,9
  Długość [mm]: 30,5 36,1 45,7 58,4
  Masa [g]: 3,0 4,2 4,9 6,0
  Częstotliwość impulsów: 33-100 Hz 1-333 Hz 1-333 Hz 1-333 Hz
  Zakres impulsów:  64–3280 μs  64–4080 μs 64–4080 μs 64–4080 μs
  Rozmiar skryptu: 1 KB 8 KB 8 KB 8 KB

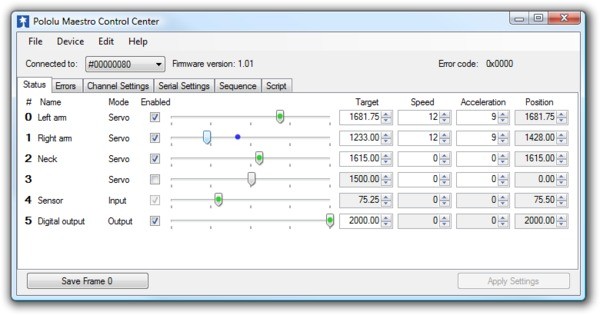

Aplikacja komputerowa pozwalająca kontrolować pozycję i prędkość serw, odczytywać i zapisywać stany I/O poprzez przewód USB.

Skrypt- wybierając tę opcję, użytkownik może stworzyć i zapisać w pamięci Maestro wybraną sekwencje zdarzeń np. uzależnić pozycję serwa od poziomu napięcia na wejściu analogowym, do którego podłączony będzie dowolny czujnik analogowy np. żyroskop , akcelerometr lub dalmierz. Opis języka skryptowego wraz z przykładami wykorzystania można znaleźć w instrukcji.

Interfejs szeregowy (UART) - interfejs pozwala na połączenie Maestro z jednostką centralną, którą może być dowolny mikrokontroler lub zestaw uruchomieniowy np. Arduino, STM32Discovery bądź Rasbperry Pi. Obsługa serwomechanizmów obywa się poprzez wysyłanie specjalnych komend znakowych. Przykłady wraz z opisem poleceń można znaleźć w instrukcji.

Wyprowadzenia sterownika Pololu Maestro

Wyprowadzenia to popularne listwy goldpin (raster 2,54), dopasowane do standardowych złącz serwomechanizmów i przewodów połączeniowych .

Na płytce znajdują się:

  • Złącze miniUSB służące do połączenia układu z komputerem PC
  • Wyprowadzenia szyny zasilania 5V do zasilania innych układów
  • Złącza do podpięcia zasilania dla serwomechanizmów  (+ i -)
  • Złącza dla serwomechanizmów , wyprowadzenia oznaczone jako signal mogą również służyć jako analogowe wejścia i cyfrowe wejścia/wyjścia pracujące z napięciami 5 V
  • Diody statusowe
  • Złącze zasilania układów logicznych (przydatne jeśli sterownik nie będzie na stałe podłączony do portu USB)
  • Złącza szeregowego interfejsu komunikacyjnego UART (RX, TX)

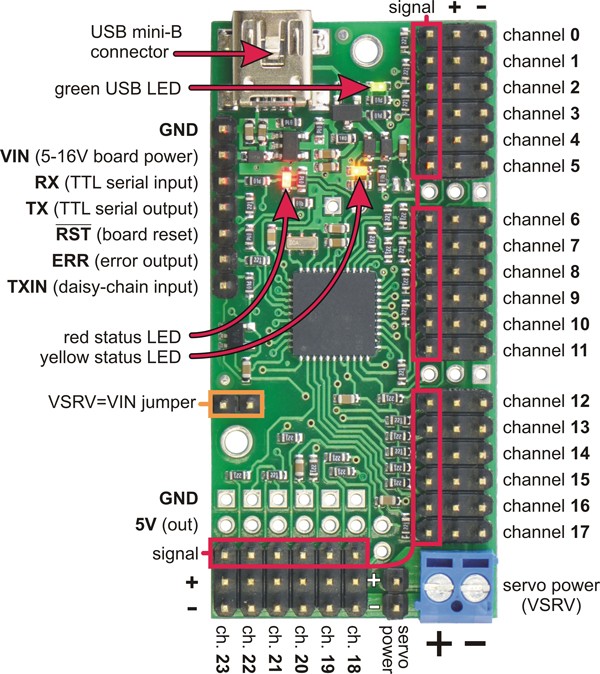

Rozkład wyprowadzeń sterownika Maestro.


Film zrealizowany przez firmę Pololu przedstawiający możliwości produktu.

Przykłady wykorzystania

  • Projekty z wykorzystaniem wielu serwomechanizmów  np. manipulator
  • Roboty kroczące np. Hexapody
  • Sterowanie serwami za pomocą komputera ( przewód USB )
  • Wykorzystanie kanałów jako cyfrowe wyjścia ogólnego przeznaczenia
  • Wykorzystanie kanałów wejść analogowych np. do odczytu informacji z czujników  (np. Sharp 10-80cm ) bezpośrednio na PC
  • W wersjach 12, 18 i 24 jeden z kanałów może pracować jako wyjście PWM, można zatem obsługiwać  sterownik silników (np. TB6612FNG)

Specyfikacja Pololu Mini Maestro:

  • Zasilanie: 5 V-16 V
  • Pobór prądu: 40 mA*
  • Liczba kanałów: 24
  • Prędkość transmisji: 300-200000 bps**
  • Metody sterowania:
  • USB - dołączony program na PC
  • Interfejs szeregowy (UART) - np. komunikacja z mikrokontrolerem
  • skrypty zapisane w pamięci sterownika
  • Wymiary: 28 x 58,5 mm

Napięcie zasil. od 5.0 V
Napięcie zasil. do 16.0 V
Wydajność prąd źródła
Ilość kanałów 24
Szerokość opakowania 10.3 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 9.5 cm
Masa opakowania 0.014 kg
