Opis produktu: Sterownik MOSFET z kanałem N - do silników, elektromagnesów, diod LED - STEMMA JST PH 2 mm - Adafruit 5648
Sterownik MOSFET z kanałem N (zwany także tranzystorem) od firmy Adafruit, wyposażony w układ AO3406. Moduł może być zasilany napięciem od 3 V do 30 V i sterowany sygnałem o poziomie logicznym od 3 V do 20 V. Posiada także wbudowaną diodę zabezpieczającą 1N4007.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował także schemat połączeń i przykładowe kody programu dla Arduino i CircuitPython.

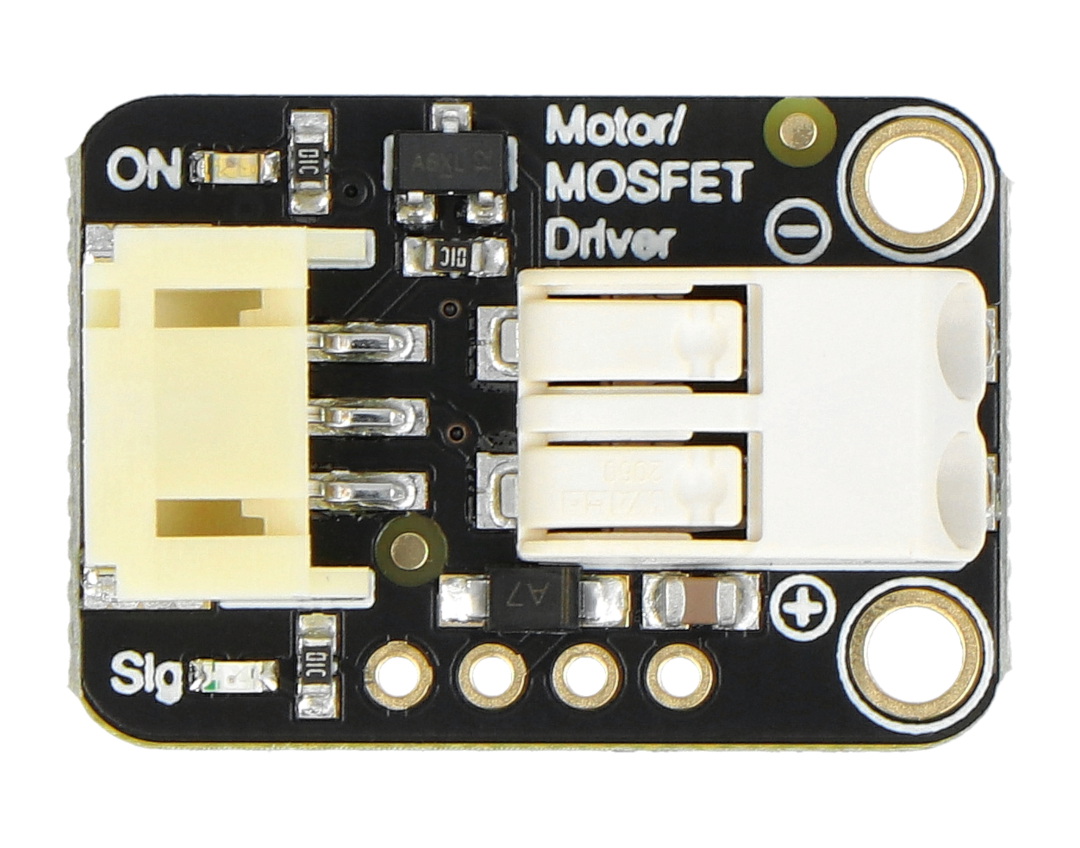

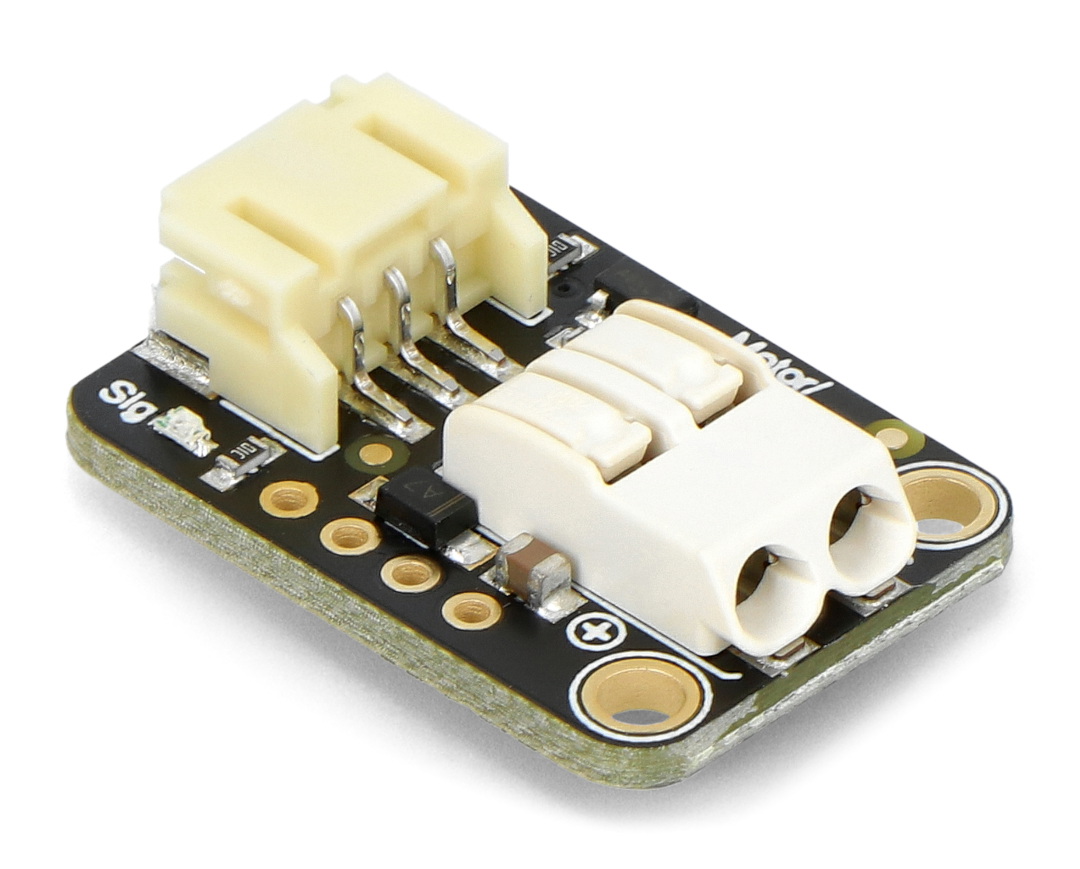

Sterownik MOSFET z kanałem N wyposażony w układ AO3406.

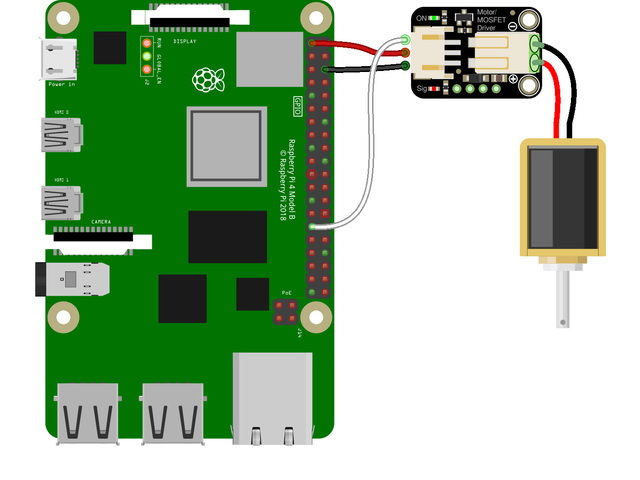

Przykładowy schemat połączeń. Płytkę Raspberry Pi oraz silnik należy nabyć osobno.
Opis wyprowadzeń
- V+ - pin zasilania. Jest przystosowany do pracy z napięciem od 3 V do 30 V. Podczas łączenia z urządzeniami sterującymi dostarcz do płytki poziom logiczny równy wartości poziomu podłączonego mikrokontrolera - np. dla mikrokontrolera 5 V, takiego jak Arduino, użyj 5 V.
- GND - wspólna masa układu .
- In - pin wejściowy sygnału.
- Out - pin wyjściowy sygnału. Może być używany do sterowania silnikami, cewkami indukcyjnymi, diodami LED dużej mocy, jednokolorowymi paskami LED lub innymi o ciągłym poborze prądu do 1,5 A i szczytowym do 3 A.
Więcej informacji na temat wyprowadzeń znajdziesz w przewodniku użytkownika przygotowanym przez producenta. Sprawdź!
Specyfikacja techniczna modułu
- Typ: sterownik
- Przeznaczenie: do silników, elektromagnesów, diod LED
- Wbudowany układ: AO3406
- Napięcie zasilania: od 3 V do 30 V DC
- Napięcie logiczne / PWM: od 3 V do 20 V DC
- Prąd przewodzenia: 1,5 A (ciągły), 3 A (chwilowy)
- RdsOn: 70 mOhm
- Wbudowana dioda zabezpieczająca: 1N4007
- Złącze wejściowe: typu plug-and-play JST PH (raster 2 mm)
- Złącze wyjściowe: zaciski śrubowe
- Wymiary płytki: 25,4 x 17,7 x 7,2 mm
- Masa: 2,4 g
Zawartość zestawu
- Sterownik MOSFET z kanałem N - do silników, elektromagnesów, diod LED - STEMMA JST PH 2 mm - Adafruit 5648 - 1 sztuka
Sterownik MOSFET z kanałem N - do silników, elektromagnesów, diod LED - STEMMA JST PH 2 mm - Adafruit 5648.
