DRV8838 - jednokanałowy sterownik silników 11V/1,7A - Pololu 2990

Indeks: PLL-02695 EAN: 5903351244855

Jednokanałowy sterownik silnika DC. Ciągły prąd na kanał 1,7 A (chwilowy do 1,8 A). Napięcie zasilania do 11 V.

DRV8838 - jednokanałowy sterownik silników 11V/1,7A - Pololu 2990
22,50 zł
18,29 zł netto
Zapłać później
Dostawa 26 szt. zaplanowana na 2024-05-28
Oczekiwanie na dostawę
Producent: Pololu
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Pololu DRV8838 - jednokanałowy sterownik silników 11 V / 1,7 A

Moduł oparty na układzie DRV8838 pozwala kontrolować jeden silnik prądu stałego. Silnik może być zasilany napięciem do 11 V przy ciągłym poborze prądu do 1,7 A, chwilowym (przez kilka sekund) do 1,8 A. Przed użyciem zalecamy z zapoznaniem się z dokumentacją układu DRV8838.

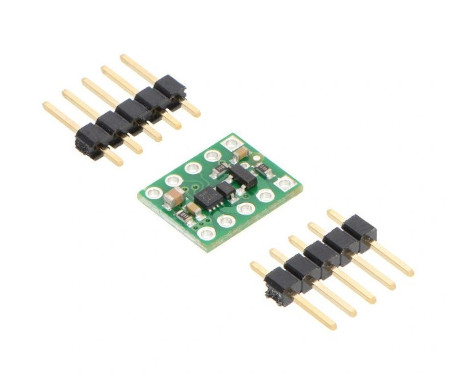

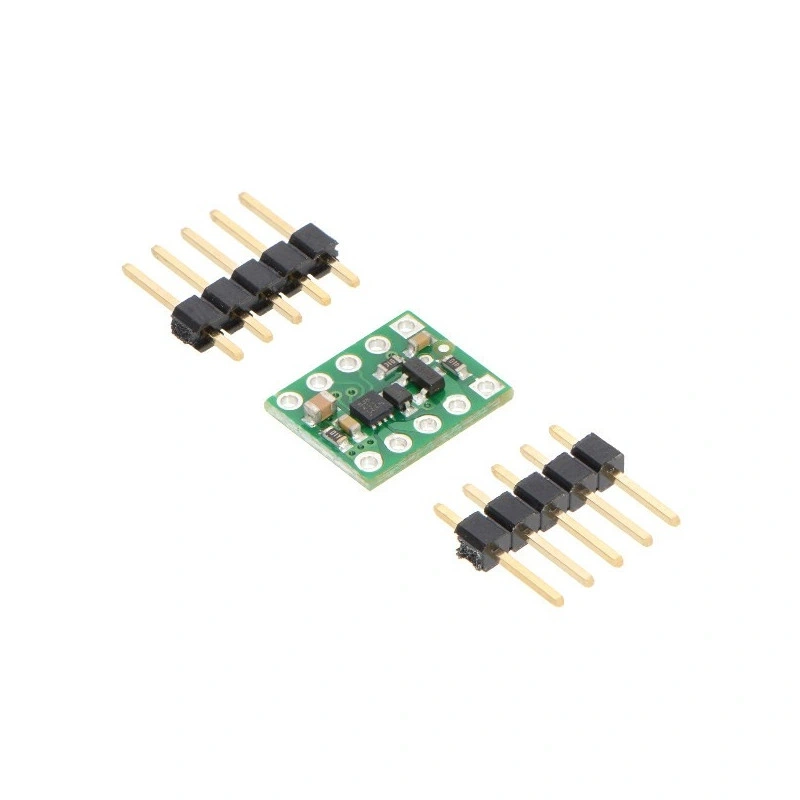

Pololu DRV8838 - jednokanałowy sterownik silników 11 V / 1,7 APololu DRV8838 - jednokanałowy sterownik silników 11 V / 1,7 A.
Podłączenie jednokanałowego sterownika silników Pololu

Podłączenie jednokanałowego sterownika silników Pololu.

Podłączenie

Napięcie zasilania silników z zakresu od 0 do 11 V należy podłączyć do wejścia VIN. Jeśli napięcie jest niskie (poniżej 1,5 V) można je podłączyć do wyprowadzenia VMM, spowoduje to ominięcie zabezpieczenia przed odwrotnym podłączeniem i zniweluje spadek napięcia. Zasilanie części logicznej od 1,8 V do 7,0 V podawane jest na pin VCC.

W typowym zastosowaniu wystarczy podłączyć dwie linie sterujące: wybór kierunku obrotów PHASE oraz regulację prędkości PWM do pinu ENABLE. Obie linie są wewnętrznie podciągnięte do masy przez rezystor około 100 kΩ.

Wyprowadzenie SLEEP umożliwia przełączenie układu w tryb niskiego poboru mocy. Domyślnie pin podciągnięty jest do VCC poprzez 10 kΩ, co oznacza, że układ jest załączony. W celu przejścia w tryb uśpienia należy podać stan niski.

Tabela stanu

PHASE ENABLE SLEEP OUT1 OUT2 Tryb pracy
0 PWM 1 PWM L obroty do przodu prędkość PWM %
hamowanie
1 PWM 1 L PWM obroty do tyłu prędkość PWM %
hamowanie
X 0 1 L L

Stop,

wyjścia podłączone do masy

X X 0 Z Z swobodny bieg
wyjścia odłączone



1 - stan wysoki, 0 - stan niski

Specyfikacja Pololu DRV8838

  • Liczba kanałów: 1
  • Napięcie zasilania: 0 V do 11 V
  • Napięcie pracy części logicznej: od 1,8 V do 7,0 V
  • Prąd ciągły na kanał: 1,7 A
  • Maksymalny chwilowy prąd na kanał: 1,8 A
  • Częstotliwość PWM: 250 kHz
  • Wymiary: 10,2 x 12,7 mm
  • Masa: 0,3 g (bez złącz)
  • W zestawie moduł oraz złącza goldpin

Wyprowadzenia

Wyprowadzeniami są standardowe listwy goldpin, pozwalające na wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.

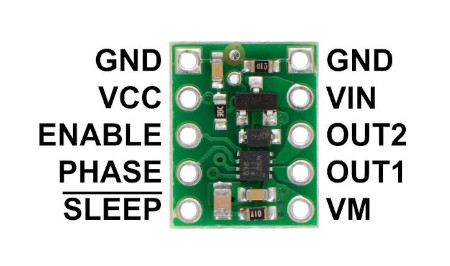

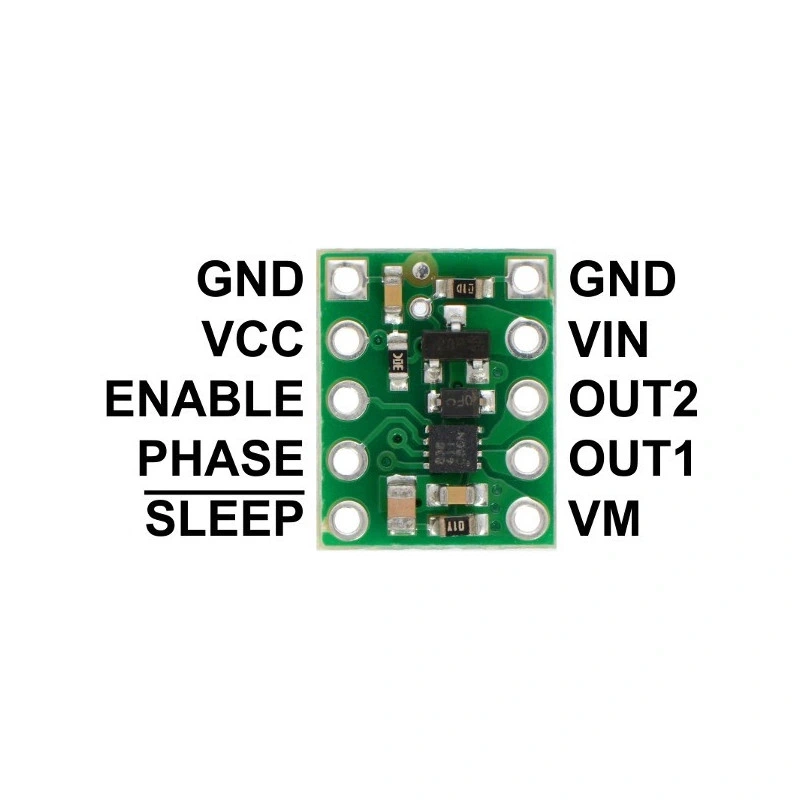

Wyprowadzenia.

Wyprowadzenia.

PIN Opis

VIN

Napięcie zasilania silnika z zakresu 0 V - 11 V z zabezpieczeniem przed odwrotnym podłączeniem.
GND Masa modułu.
VCC Napięcie zasilania części logicznej z zakresu od 1,8 V do 7 V.
VM Napięcie zasilania silnika z zakresu 0 V - 11 V bez zabezpieczenia przed odwrotnym podłączeniem.
OUT1 Wyjścia 1 do podłączenia wyprowadzeń silnika.
OUT2 Wyjścia 2 do podłączenia wyprowadzeń silnika.
PHASE Wejście logiczne określające kierunek obrotów silnika. Domyślnie w stanie niskim.
ENABLE  Wejście logiczne służące do ustawiania prędkości obrotowej. Do tego wyprowadzenia należy podłączyć sygnał PWM. Domyślnie w stanie niskim.
SLEEP Wejście logiczne przełączające układ w stan uśpienia po podaniu stanu niskiego. Domyślnie w stanie wysokim.

Subminiaturowy moduł sterownika silnika DC

DRV8838 - jednokanałowy sterownik silników 11V/1,7A – Pololu 2990 to propozycja wprost wymarzona dla miłośników miniaturowych robotów mobilnych. Maleńki moduł o wymiarach PCB zaledwie 10,2 x 12,7 mm i masie 0,3 g umożliwia dwukierunkowe sterowanie silnikiem DC o prądzie do 1,7 A i napięciu zasilania do 11 V.

Łączna rezystancja pary aktywnych tranzystorów wyjściowych mostka H wynosi w tym układzie zaledwie 330 mΩ co sprawia, że sterownik nadaje się do obsługi nawet niskonapięciowych silników. To bardzo ważna zaleta, która umożliwia stosowanie modułu wszędzie tam, gdzie klasyczne sterowniki starszej generacji (np. L298) wprowadzałyby zbyt duży spadek napięcia, zmniejszając tym samym efektywną moc silnika.

DRV8838 – wyjątkowe możliwości w niebywale miniaturowym wydaniu

Układ DRV8838 firmy Texas Instruments integruje w sobie nie tylko wydajne tranzystory MOSFET tworzące mostek H – zawiera także obszerny układ logiczny, sterujący napędem w bezpieczny i niezawodny sposób. Wbudowane zabezpieczenia termiczne i nadprądowe (w każdym półmostku) sprawiają, że układ radzi sobie nawet z najtrudniejszymi warunkami pracy.

Za pomocą dwóch wejść (PH i EN) użytkownik może uruchomić lewe lub prawe obroty wału silnika bądź wykonać manewr tzw. hamowania dynamicznego, które zatrzymuje rozpędzony siłą bezwładności silnik w znacznie krótszym czasie, niż byłoby to możliwe przez zwykłe odłączenie zasilania od napędu.

Napięcie zasil. od 1.8 V
Napięcie zasil. do 1.5 V
Wydajność prąd 1.7 A
Ilość kanałów 1
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 5 cm
Masa opakowania 0.002 kg
