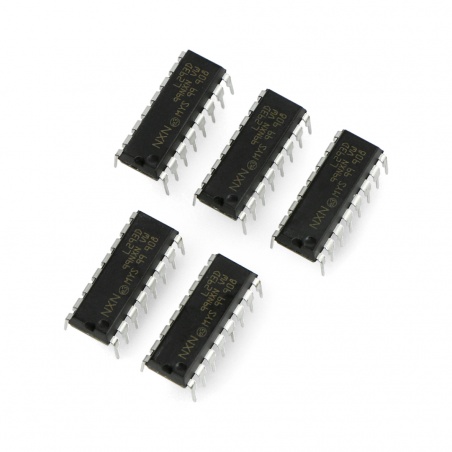

L293D - dwukanałowy sterownik silników 36V/0,6A - 5szt.

Indeks: UCC-00176 EAN: 5904422350253

Dwukanałowy sterownik silników. Napięcie zasilania do 36 V. Średni prąd na kanał 600 mA (chwilowy do 1,2 A). Obudowa: DIP 16 (przewlekana). Zestaw zawiera 5 szt. układów.

L293D - dwukanałowy sterownik silników 36V/0,6A - 5szt.
19,90 zł
16,18 zł netto
Dostępny, wysyłka 24h!
SPRAWDŹ ILOŚĆ
Wysyłka 24h
30 dni na zwrot
Producent: OEM

Opis produktu: L293D - dwukanałowy sterownik silników 36 V / 0,6 A - 5 szt.

Dwukanałowy sterownik silników. Napięcie zasilania do 36 V. Średni prąd na kanał 600 mA (chwilowy do 1,2 A). Obudowa: DIP 16 (przewlekana). Zestaw zawiera 5 sztuk układów.

L293D - sterownik silników DC

Oferujemy wysokiej jakości sterowniki silników DC. To dwukanałowe układy scalone, przeznaczone do zastosowania z napięciami do 36 V i natężeniem nie większym niż 0,6 A na jeden kanał (chwilowe natężenie może sięgać maksymalnie 1,2 A na jeden kanał). Układ zamknięty jest w standardowej obudowie typu DIP. Dla osób uczących się szczególnie przydatna może być podstawka (możliwa do dokupienia osobno), dzięki której z łatwością można podłączać i odłączać element bez konieczności jego przylutowywania.

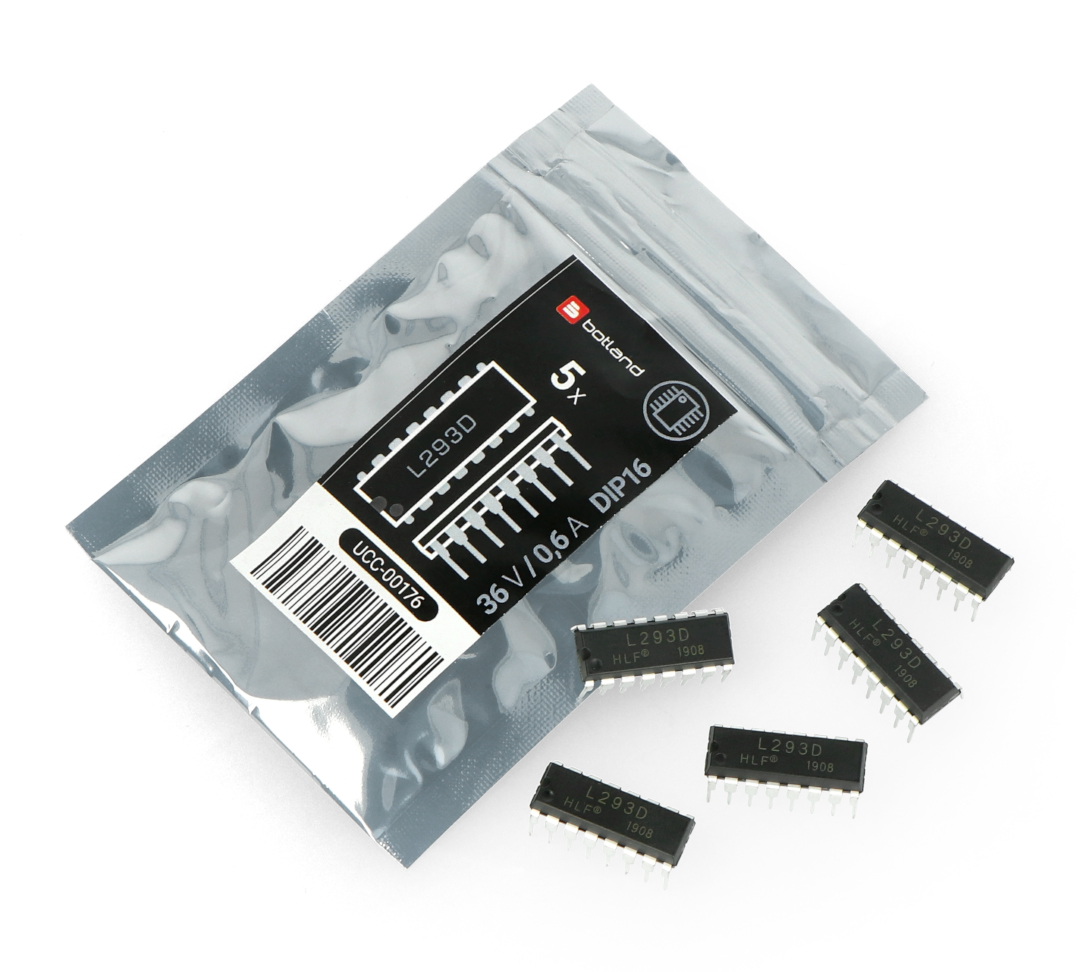

Elementy sprzedawane w pakiecie po 5 sztuk.

L293D - dwukanałowy sterownik silników 36V/0,6A - 5szt.

L293D - dwukanałowy sterownik silników 36 V / 0,6 A - 5 szt.

Film opisujący działanie mostka H - sterownika silników prądu stałego.

Mostek H najwyższej jakości

Element wykonany jest przez znakomitą firmę o światowym zasięgu - SGS Thomson Microelectronics (pochodzenia francusko-włoskiego). W jednej paczce otrzymasz 5 sztuk tych urządzeń. Taki rodzaj sterownika wśród elektroników nazywany jest “mostkiem H” i stosuje się go najczęściej do sterowania robotami mobilnymi. To układ powszechnie znany dla osób z branży robotyki i elektroniki, ponieważ od wielu lat znajduje się na rynku i doskonale sprawdza się w wielu projektach. Dzięki temu z łatwością można znaleźć wiele materiałów dydaktycznych i pomocy naukowych z jego wykorzystaniem. Doskonale nadaje się do sterowania prostym robotem mobilnym (dwa kanały do rozdzielnego sterowania prędkością dwóch kół) lub innym urządzeniem opierającym swoją pracę na silnikach elektrycznych. Warto zwrócić uwagę, że urządzenie ma wbudowane diody zabezpieczające, dzięki którym nawet w przypadku nieprawidłowego podłączenia poszczególnych pinów nie dojdzie do niebezpiecznego zwarcia. Pozwalają one na przepływ prądu elektrycznego jedynie w wyznaczonym kierunku.

Dwukanałowy mostek H 2x 0,6 A / 36 V

Układ L293D jest jednym z najpopularniejszych scalonych mostków H stosowanych zarówno w urządzeniach DIY, jak i komercyjnych sterownikach silników. Oferuje wydajność prądową 0,6 A / kanał i może pracować z zasilaniem o napięciu do 36 V.

Sterowanie układem odbywa się poprzez cztery wejścia kierunkowe (INPUT 1..4) oraz dwa zezwalające (ENABLE 1 i 2). Częstotliwość sygnałów sterujących (w przypadku korzystania z modulacji PWM) nie powinna przekraczać 5 kHz.

Specyfikacja produktu: L293D - dwukanałowy sterownik silników 36 V / 0,6 A

  • Liczba kanałów: 2

  • Maksymalne napięcie zasilania silników: 36 V
  • Średni prąd kanał: 0,6 A
  • Szczytowy prąd na kanał: 1,2 A
  • Obudowa: DIP 16 (przewlekana)
  • Wbudowane diody zabezpieczające


Szczegóły w dokumentacji. W naszej ofercie również podstawki ułatwiające montaż układów w obudowie przewlekanej.

Przykładowy schemat podłączenia mostka.

Wyprowadzenia

  • OUTPUT1, OUPUT2 - Wyjścia kanału pierwszego
  • OUTPUT3, OUPUT4 - Wyjścia kanału drugiego
  • ENABLE 1 - PWM kanału pierwszego
  • ENABLE 2 - PWM kanału drugiego
  • INPUT1, INPUT2 - kierunek kanału pierwszego
  • INPUT3, INPUT4 - kierunek kanału drugiego
  • LOGIC SUPPLY VOLTAGE Vss - zasilanie części logicznej
  • SUPPLY VOLTAGE Vs - zasilanie silników

Skorzystaj z dokumentacji

Przed użyciem elementu skorzystaj z załączonej dokumentacji technicznej. Znajdziesz wewnątrz szczegółowy opis urządzenia, dokładne wymiary, podpisane wszystkie piny oraz charakterystykę prądową i ograniczenia, które ma. Tylko korzystając z takich informacji, jesteś w stanie prawidłowo uwzględnić urządzenie w projekcie oraz w pełni korzystać z jego możliwości.

L293D – niezbędny element w pracowni każdego amatora robotyki

Mostek H jest klasyczną topologią układową, stosowaną w bipolarnym sterowaniu obciążeń (np. silników, elektromagnesów i in.) w układach zasilanych napięciem niesymetrycznym. Pozwala na zmianę polaryzacji napięcia na sterowanym elemencie poprzez jednoczesne załączenie odpowiedniej z dwóch par tranzystorów wyjściowych, znajdujących się po „przekątnej” mostka. Więcej szczegółów znajdziesz w nocie katalogowej układu (L293D datasheet).

L293D - dwukanałowy sterownik silników 36V/0,6A - 5szt. to doskonała propozycja dla amatorów robotyki, modelarzy oraz elektroników pracujących nad konstrukcją mechanizmów precyzyjnych, napędzanych za pomocą silników DC i krokowych małej mocy.

Napięcie zasil. od 4.5 V
Napięcie zasil. do 36 V
Wydajność prąd 0.6 A
Ilość kanałów 2
