DFRobot L298N - dwukanałowy sterownik silników - moduł 12V/2A

Indeks: DFR-13754 EAN: 6959420900121

Dwukanałowy sterownik silników prądu stałego oparty o układ L298N. Napięcie zasilania wynosi do 12 V. Maksymalny prąd na kanał to 2 A. Układ posiada wbudowany regulator napięcia 5 V, do zasilania części logicznej.

DFRobot L298N - dwukanałowy sterownik silników - moduł 12V/2A
62,90 zł
51,14 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: DFRobot L298N - dwukanałowy sterownik silników - moduł 12 V / 2 A

Dwukanałowy sterownik silników prądu stałego oparty o układ L298N, który umożliwia kontrolę kierunku obrotów i prędkości. Dzięki złączom śrubowym ARK zasilanie, oraz same silniki można w prosty sposób podłączyć przykręcając przewody przy pomocy wkrętaka. Sygnały sterujące zostały wyprowadzane na popularne złącza goldpin, co pozwala łączyć układ z płytkami uruchomieniowymi, np. z Arduino za pomocą przewodów.

Producent udostępnił przewodnik użytkownika ułatwiający obsługę modułu.

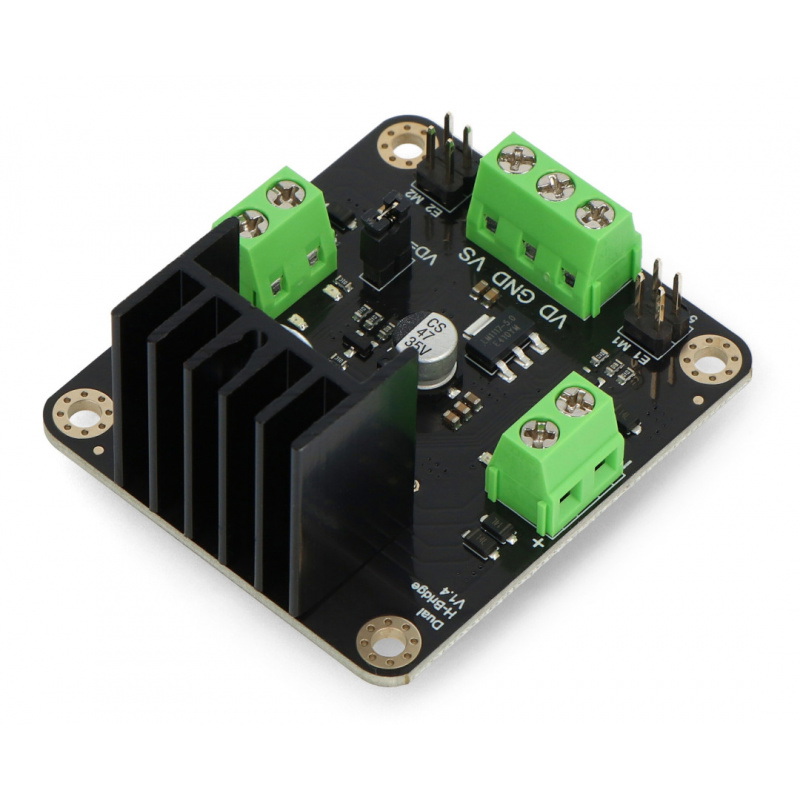

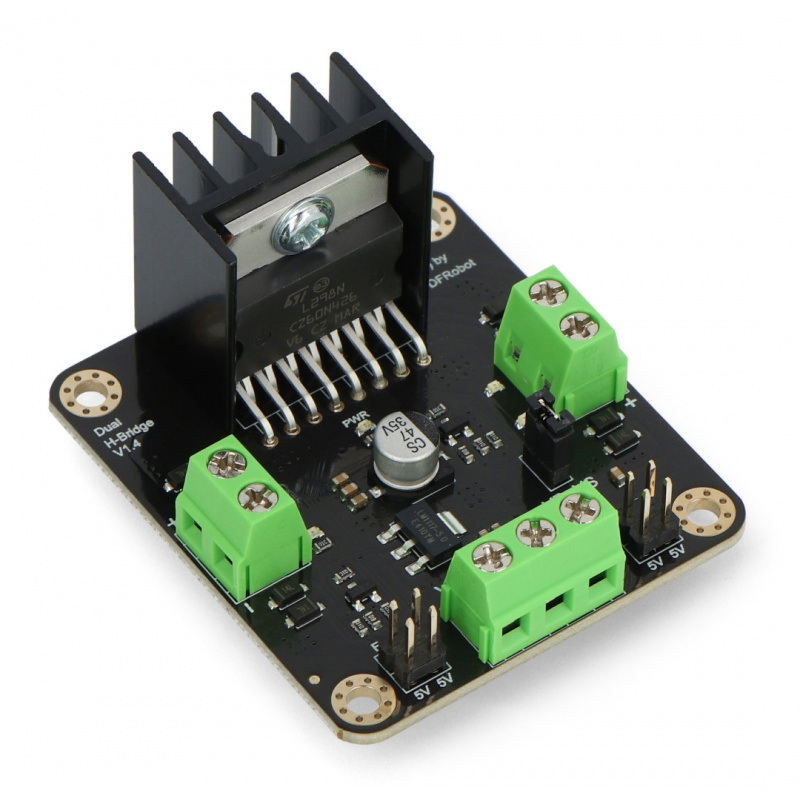

DFRobot L298N - dwukanałowy sterownik silników

DFRobot L298N - dwukanałowy sterownik silników - moduł 12 V / 2 A.

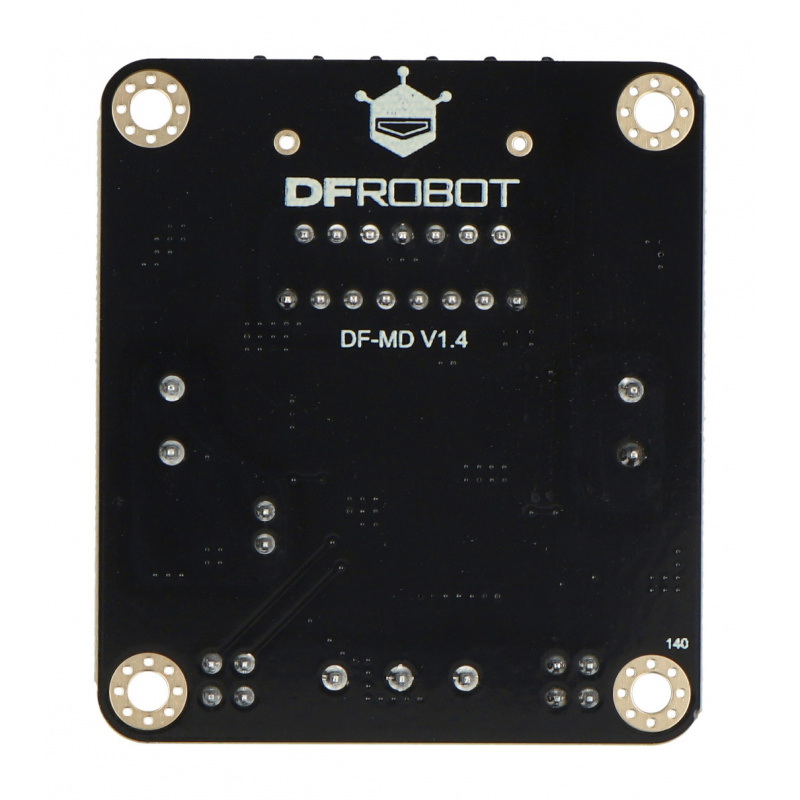

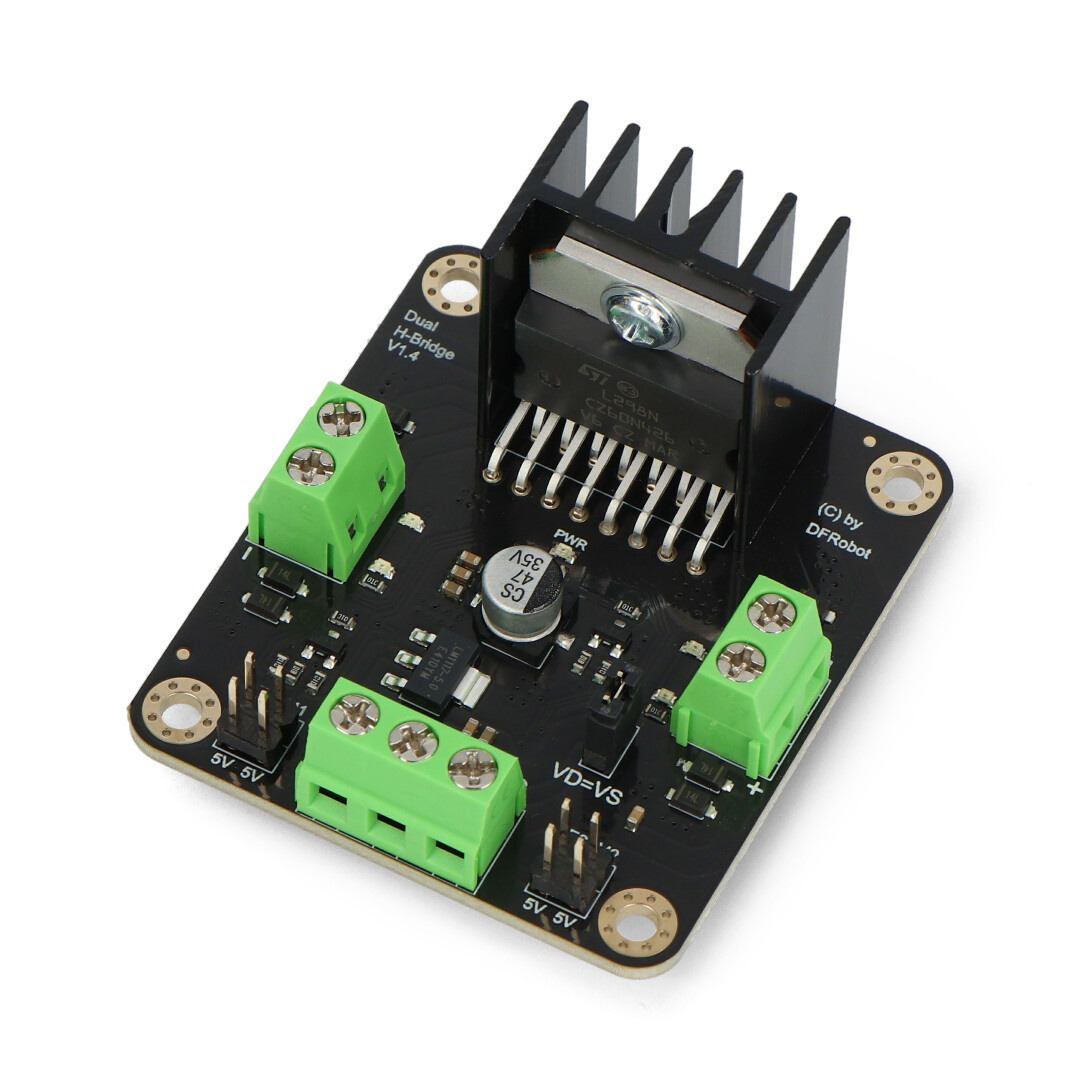

DFRobot L298N - dwukanałowy sterownik silników

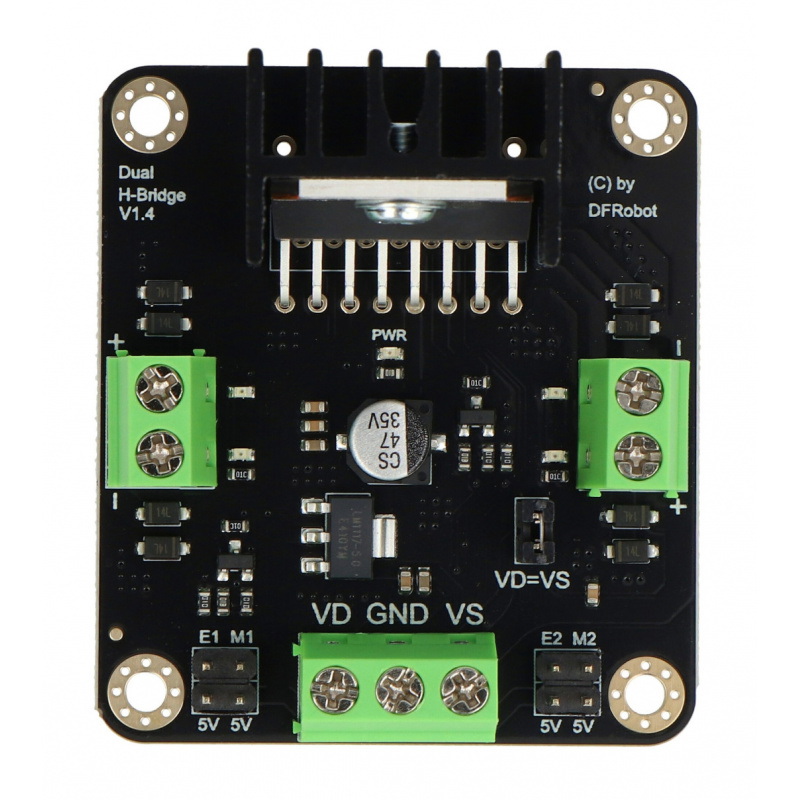

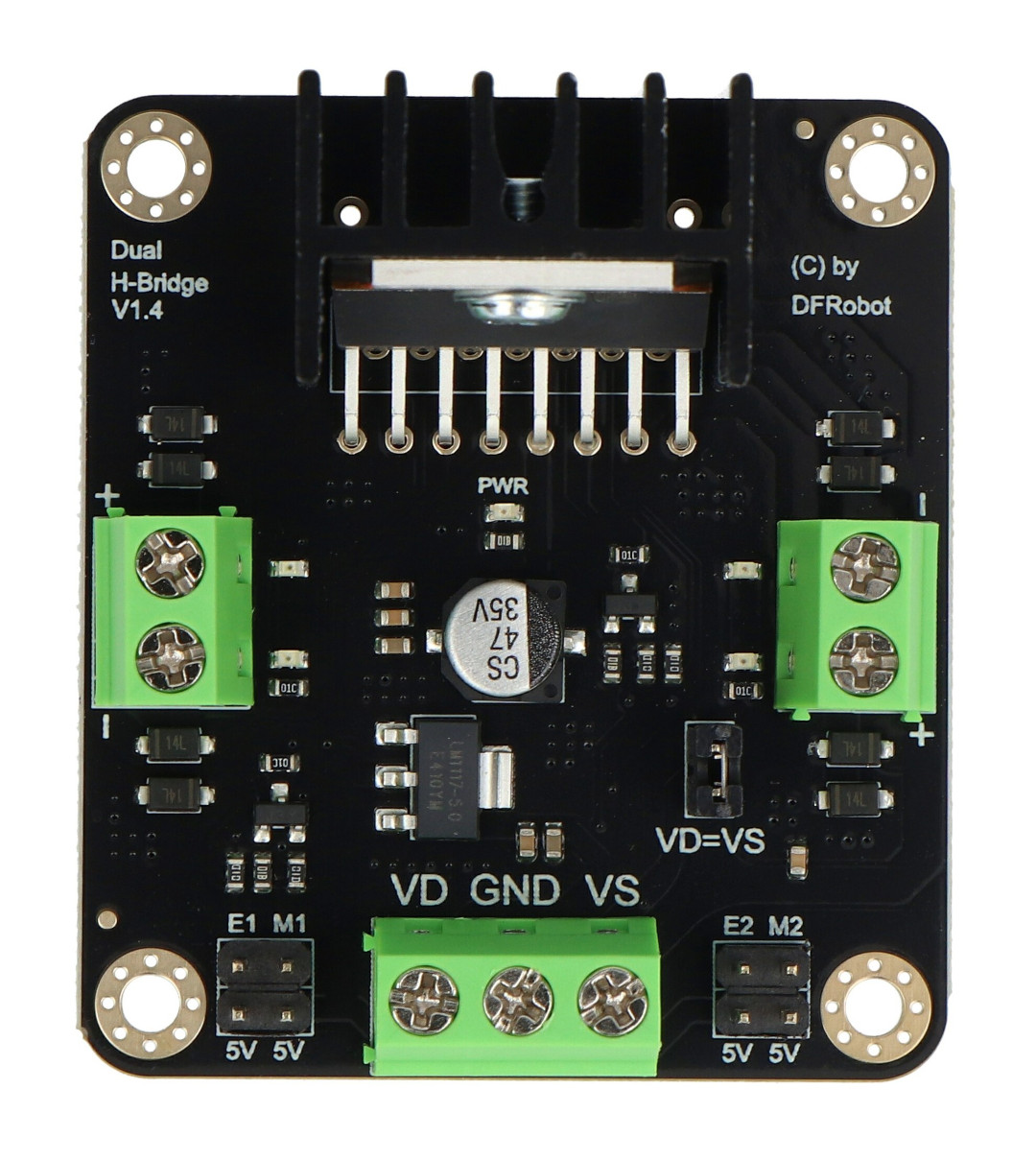

Wyprowadzenia sterujące sterownika silników DFRobot L298N

  • E1, E2: piny sterujące silnikiem (sterowanie PWM).
  • M1, M2: piny sygnałowe silnika, np. M1 = 0 - silnik  obraca się, M1 = 1, silnika obraca się w przeciwnym kierunku.



E

N

Akcja

stan
niski

stan
niski/wysoki
Stop.
stan
wysoki
stan
wysoki
Wsteczny obrót silnika.
stan
wysoki
stan
niski
Obrót silnika.
PWM

stan

niski/wysoki

Sterowanie prędkością.

Film opisujący działanie mostka H - sterownika silników prądu stałego.

Specyfikacja sterownika silników DFRobot L298N

  • Napięcie zasilanie części logicznej: od 6 V do 12 V
  • Napięcie zasilania dla silników: od 4,8 V do 46 V
  • Maksymalny prąd części logicznej: 36 mA
  • Maksymalny prąd na kanał: 2 A
  • Maksymalna moc: 25 W
  • Poziom kontrolnych sygnałów wyjściowych:
    • Stan wysoki: 2,3 V = Vin = Vss
    • Stan niski: 0,3 V = Vin = 1,5 V
  • Temperatura pracy: od -25°C do 130°C
  • Typ sterownika: podwójny mostek H
  • Wymiary: 47 x 53 mm
  • Masa: ok. 29 g
Napięcie zasil. od 5.0 V
Napięcie zasil. do 12.0 V
Wydajność prąd 2 A
Ilość kanałów 2
Szerokość opakowania 8.5 cm
Wysokość opakowania 2.7 cm
Głębokość opakowania 12 cm
Masa opakowania 0.032 kg
