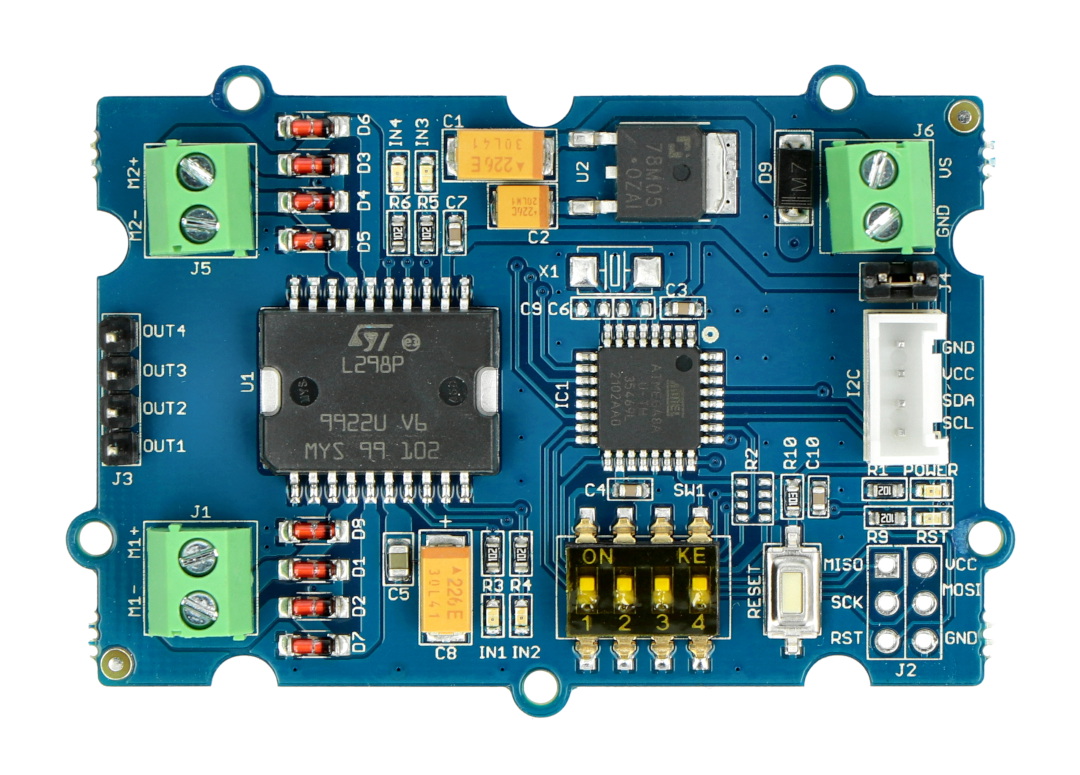

Grove - L298N - dwukanałowy sterownik silników 15V/1A

Indeks: SEE-11320 EAN: 5904422340018

Moduł z serii Grove wyposażony w dwukanałowy mostek H L298N, sterowany przez ATmege 8L. Układ pozwala na regulację kierunku obrotów silników o maksymalnym poborze prądu do 1 A i napięciu zasilania do 15 V.  W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

Grove - L298N - dwukanałowy sterownik silników 15V/1A
105,00 zł
85,37 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Grove - L298N - dwukanałowy sterownik silników 15V/1A

Moduł z serii Grove wyposażony w dwukanałowy mostek H L298N, sterowany przez ATmege 8L, która komunikuje się za pomocą magistrali I2C na przykład z Arduino. Układ pozwala na regulację kierunku obrotów silników o maksymalnym poborze prądu do 1 A i napięciu zasilania do 15 V. Moduł daje możliwość sterowania dwoma silnikami prądu stałego (DC) lub jednym silnikiem krokowym w danym momencie. Posiada wyjście cyfrowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i  Arduino.

Podłączenie

Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.

sterownik silników 15V/1A

Pin Opis
VCC Napięcie zasilania: od 3,3 V do 5 V.
GND Masa układu.
SCL Linia zegarowa interfejsu I2C.
SDA Linia danych interfejsu I2C.



Instrukcja obsługi

Producent przygotował przewodnik użytkownika oraz bibliotekę w serwisie Github dla Arduino.

Specyfikacja

  • Napięcie pracy: od 6 V do 15 V
  • Prąd wyjściowy maksymalny: 1A
  • Napięcie wejścia / wyjścia na magistrali I2C: 5 V
  • Komunikacja: interfejs I2C
  • W zestawie znajduje się przewód do połączenia z Base Shield v2.0
  • Wymiary: 60 x 40 x 10 mm
  • Masa: 22 g

Moduł - typ Sterownik silników
Szerokość opakowania 9 cm
Wysokość opakowania 1.2 cm
Głębokość opakowania 14 cm
Masa opakowania 0.021 kg
