Grove - L298P - dwukanałowy sterownik silników 12V/2A - Seeedstudio 105020093

Indeks: SEE-16906 EAN: 5904422351892

Moduł ze sterownikiem silników L298P, który obsługuje dwa silniki DC lub jeden silnik krokowy. Napięcie obsługiwane przez sterownik wynosi od 6 V do 12 V, a ciągły prąd na kanał to 1 A, maks. 2 A. Komunikuje się poprzez interfejs I2C. Zastosowane złącze Grove ułatwia podłączenie modułu do nakładki Base Shield.

Grove - L298P - dwukanałowy sterownik silników 12V/2A - Seeedstudio 105020093
89,00 zł
72,36 zł netto
Zapłać później
Producent: Seeedstudio
Kompatybilny z: Arduino

Opis produktu: Grove - L298P - dwukanałowy sterownik silników 12V/2A - Seeedstudio 105020093

Moduł ze sterownikiem silników L298P, który obsługuje dwa silniki DC lub jeden silnik krokowy. Napięcie obsługiwane przez sterownik wynosi od 6 V do 12 V, a ciągły prąd na kanał to 1 A, maks. 2 A. Komunikuje się poprzez interfejs I2C z możliwością zmiany adresu od 0x00 do 0x0f. Moduł zasilany napięciem 5 V. Zastosowane złącze Grove ułatwia podłączenie modułu do nakładki Base Shield

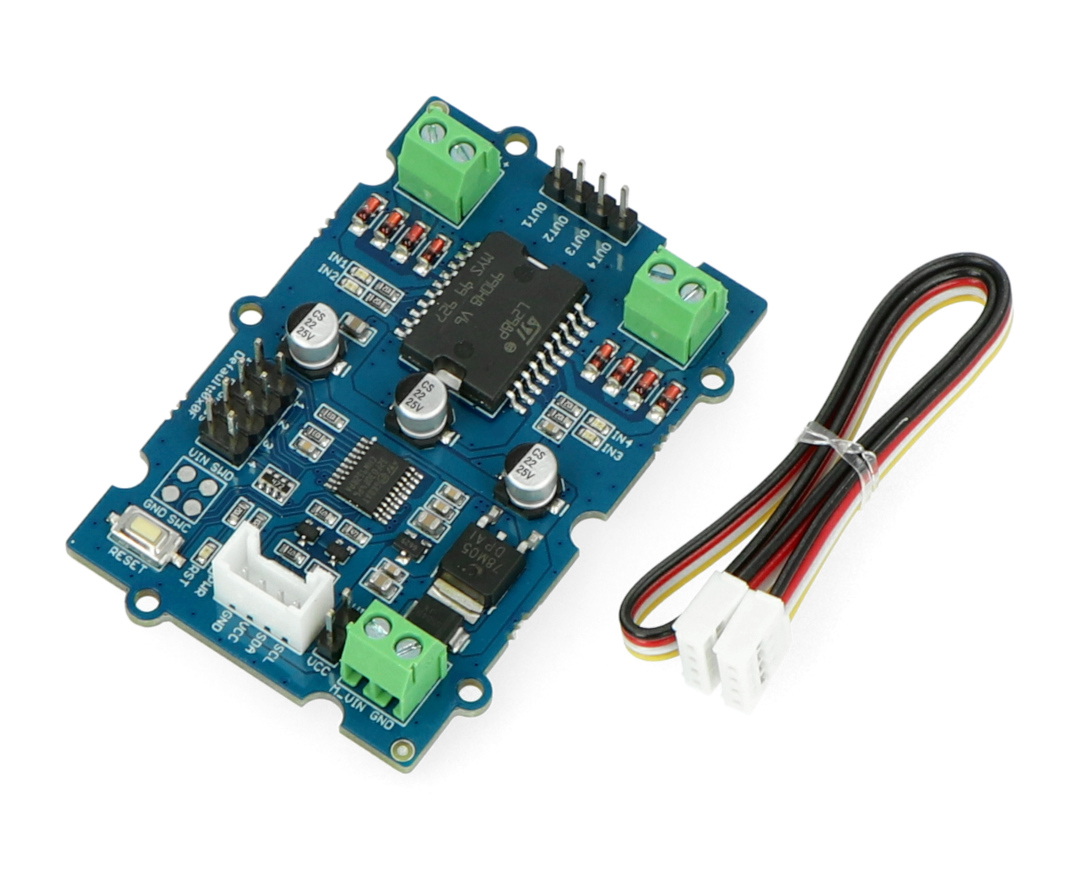

Dwukanałowy sterownik silników L298P z przewodem Grove

Moduł sterownika silników z przewodem Grove.



Produkt kompatybilny z Arduino

Producent udostępnia przewodnik użytkownika oraz program dla Arduino.

Podłączenie sterownika silników

Moduł sterownika silników komunikuje się poprzez interfejs I2C. Obsługuje napięcie silników od 6 V do 12 V, sam moduł zasilany jest napięciem 5 V.

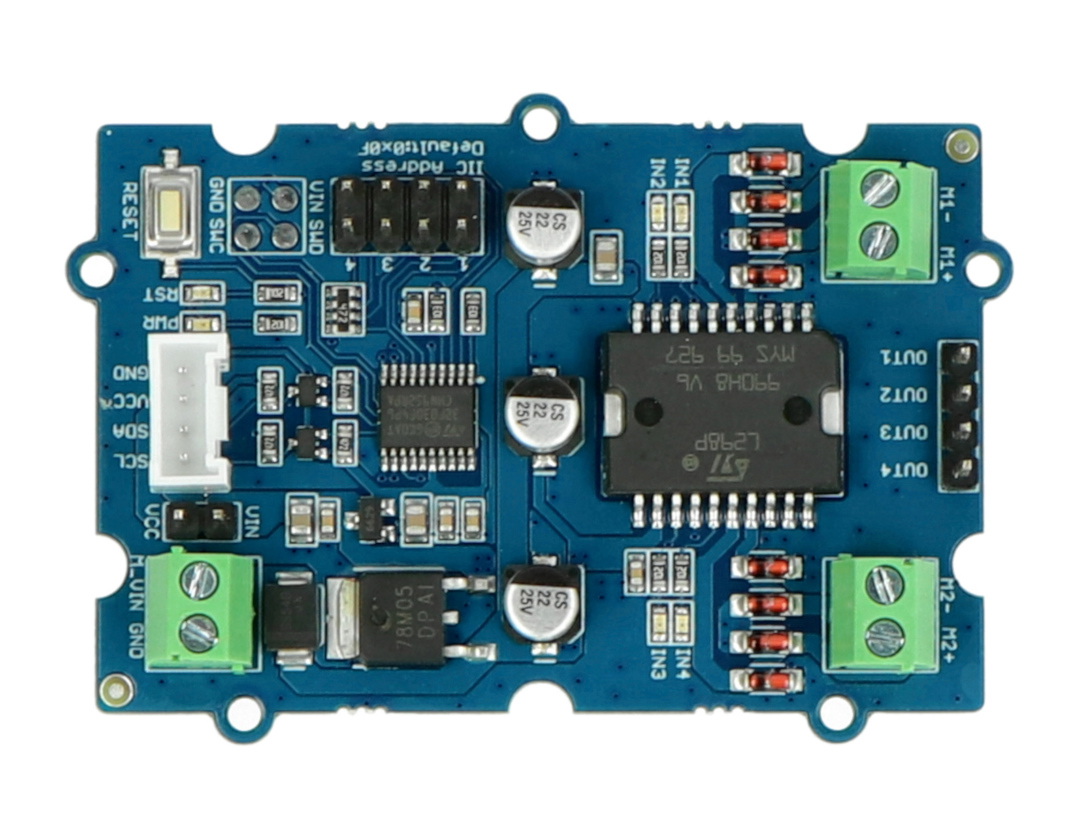

Wyprowadzenia sterownika silników

Pin Opis
GND Masa silników.
M_VIN Napięcie zasilania silników od 6 V do 12 V.
SCL Linia zegarowa interfejsu I2C / SPI.
SDA Linia danych interfejsu I2C / SPI.
VCC Napięcie zasilania modułu 5 V.
GND Masa układu.
M2+ / M2- Złącza do podłączenia silnika DC.
OUT4
OUT3
OUT2
OUT1
Złącza do podłączenia silnika krokowego.
M1+ / M1- Złącza do podłączenia silnika DC.

Specyfikacja sterownika silników L298P

  • Układ: STM32f030f4P6
  • Napięcie zasilania silników: od 6 V do 12 V
  • Maksymalny prąd: 2 A, 1 A na kanał
  • Napięcie zasilania modułu: 5 V
  • Interfejs: Grove I2C
  • Adres I2C: domyślnie 0x0f, możliwa zmiana
  • Ilość kanałów: 2
  • Wymiary: 64 x 44 mm

Zestaw zawiera



Napięcie zasil. od 6.0 V
Napięcie zasil. do 12.0 V
Wydajność prąd 2 A
Ilość kanałów 2
Moduł - typ Sterownik silników
Szerokość opakowania 9 cm
Wysokość opakowania 1.5 cm
Głębokość opakowania 14 cm
Masa opakowania 0.022 kg
