Cytron MD25HV - jednokanałowy sterownik silników DC - 7V-58V/25A

Indeks: CTN-14813 EAN: 5904422342708

Zestaw z jednokanałowym sterownikiem silników prądu stałego DC marki Cytron, wyposażony w przełącznik kołyskowy do zmiany kierunku obrotu oraz potencjometr do regulacji prędkości. Sterownik pracuje z silnikami zasilanymi napięciem od 7 do 58 V i prądem do 25 A (chwilowy 60 A). Płytka ma wymiary 112 x 61 x 32 mm.

Cytron MD25HV - jednokanałowy sterownik silników DC - 7V-58V/25A
279,00 zł
226,83 zł netto
Zapłać później
Producent: Cytron
Kompatybilny z: Arduino

Opis produktu: Cytron MD25HV - Jednokanałowy sterownik silników DC - 7V-58V/25A

Zestaw z jednokanałowym sterownikiem silników prądu stałego DC marki Cytron, wyposażony w przełącznik kołyskowy do zmiany kierunku obrotu oraz potencjometr do regulacji prędkości dzięki czemu nie wymaga on sygnału sterującego z zewnętrznego kontrolera. Sterownik pracuje z silnikami zasilanymi napięciem od 7 do 58 V i prądem do 25 A (chwilowy 60 A) bez użycia radiatora. Płytka ma wymiary 112 x 61 x 32 mm.

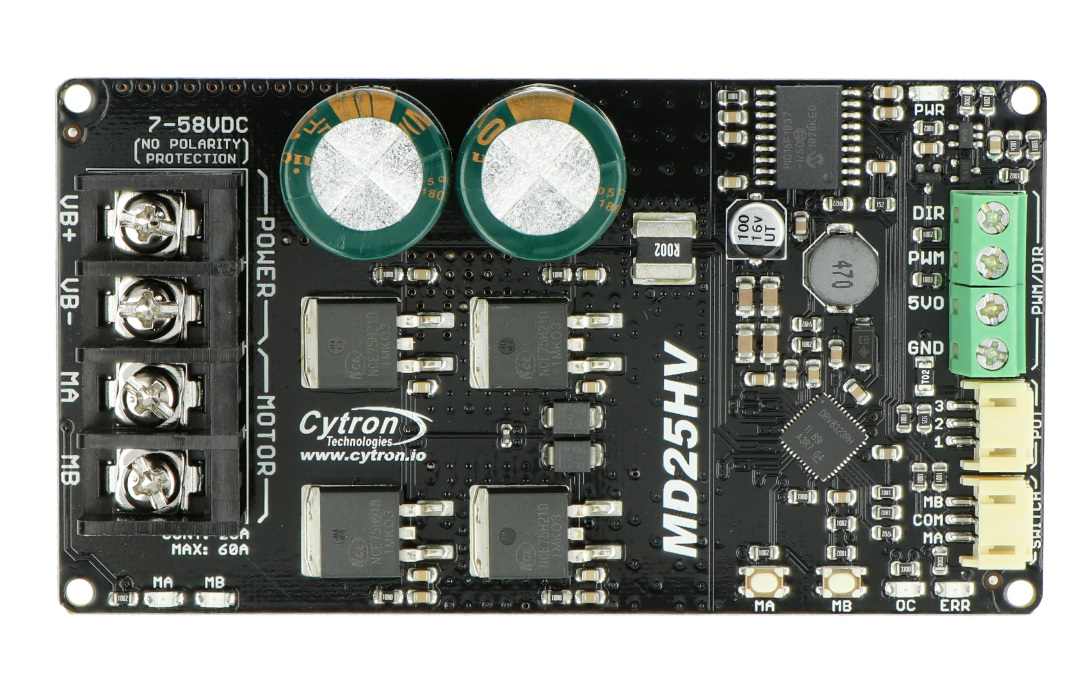

Widok sterownika Cytron MD25HV z góry

Jednokanałowy sterownik silników DC - Cytron MD25HV.

Obsługa sterownika silników Cytron MD25HV

Z możliwości sterownika można korzystać na 2 sposoby:

  • Sposób 1 - programowo, za pomocą kontrolera sterując sygnałem PWM i DIR. Napięcie logiczne wynosi od 1,8 V do 30 V dzięki czemu jest kompatybilny z szeroką gamą kontrolerów jak Arduino, Raspberry Pi, sterowniki PLC. Dzięki zastosowaniu przekształtnika buck sterownik wyposażony jest w wyjście 5 V z którego można zasilać kontroler sterujący bezpośrednio ze sterownika bez konieczności użycia dodatkowych zasilaczy.

Sposób 1 sterowania silnikiem

  • Sposób 2 - manualnie, za pomocą dołączonego do zestawu potencjometru i przełącznika kołyskowego odpowiadających kolejno za prędkość obrotową oraz kierunek w którym silnik się obraca.

Sposób 2 podłączenia sterownika

Dodatkowo płytka została wyposażona w 2 przyciski testowe oraz diody LED. Przyciski służą do sprawdzania poprawności działania sterownika. Przycisk MA odpowiada za obrót silnika do przodu, MB do tyłu. Z użyciem przycisków testowych silnik będzie wykorzystywał 78% prędkości maksymalnej. Diody LED informują kolejno o:

  • PWR: Zapala się w momencie wystąpienia zasilania.
  • ERR: Miga w razie wystąpienia błędu.
  • OC: Informuje o działaniu zabezpieczenia nadprądowego.
  • MA: Zapala się gdy silnik kręci się do przodu.
  • MB: Zapala się gdy silnik kręci się do tyłu.

Zabezpieczenia sterownika silników MD25HV

Moduł posiada zabezpieczenie nadprądowe, chroniące sterownik przed uszkodzeniem, gdy silnik się zatrzyma lub w przypadku podłączenia zbyt dużego silnika. W przypadku gdy silnik próbuje pobrać więcej prądu, sterownik ogranicza go do maksimum. Sterownik posiada również zabezpieczenie przed zbyt wysoką temperaturą. Jeśli temperatura płytki wzrasta, ograniczany jest limit prądowy. Dodatkowo sterownik został wyposażony w wyłącznik podnapięciowy, służy on do wyłączenia wyjścia sterownika gdy napięcie wyjściowe spadnie poniżej dolnego progu.

Uwaga!

Sterownik nie posiada zabezpieczenia przed odwrotną polaryzacją, należy zwrócić szczególną uwagę na sposób podłączenia zasilania modułu.

Specyfikacja sterownika silników DC - Cytron MD25HV -  7V-58V/25A

  • Napięcie zasilania: od 7 do 58 V
  • Maksymalny prąd ciągły: 25 A
  • Maksymalny prąd chwilowy: 60 A
  • Ilość kanałów: 1
  • Zabezpieczenia:
    • Nadprądowe
    • Podnapięciowe
    • Temperaturowe
  • Wymiary: 112 x 61 x 32 mm
  • Masa: 81 g

Napięcie zasil. od 7.0 V
Wydajność prąd 25 A
Ilość kanałów 1
Regulacja manualna tak
Szerokość opakowania 13 cm
Wysokość opakowania 11.5 cm
Głębokość opakowania 4.6 cm
Masa opakowania 0.158 kg
