Opis produktu: DFRobot - dwukanałowy sterownik silników DC 27 V / 7 A
Dwukanałowy sterownik silników prądu stałego. Urządzenie działa w oparciu o sygnał PWM. Napięcie zasilania silników wynosi od 6,5 V do 27 V, maksymalny prąd to 7 A.
Specyfikacja sterownika silników
- Liczba kanałów: 2
- Napięcie zasilania silników: od 6,7 V do 27 V
- Napięcie zasilania części logicznej: od 0 V do 6,5 V
- Prąd: do 7 A na kanał (chwilowy do 50 A)
- Sterowanie za pomocą sygnału PWM
- Temperatura pracy: od -25 °C do 85 °C
- Raster wyprowadzeń: 2,54 mm
- Otwory montażowe: 4 x M3
- Wymiary: 55 x 55 mm
- Masa: 32 g

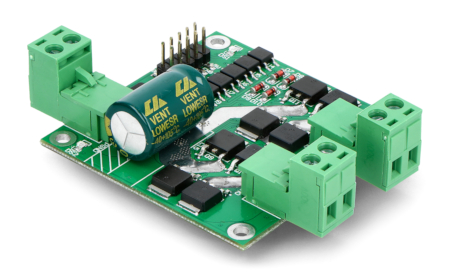

DFRobot - dwukanałowy sterownik silników DC 27 V / 7 A.
Wyprowadzenia modułu sterownika silników
Układ posiada wyprowadzenia w postaci złącz śrubowych oraz złącz goldpin.
| Nr | Nazwa | Funkcja |
|---|---|---|
| 1 | 9-24V | Napięcie zasilania od 6,5 V do 27 V. |
| 2 | PGND | Masa układu. |
| 3 | OUT1 | Wyjście 1 kanału A. |
| 4 | OUT2 | Wyjście 2 kanału A. |
| 5 | OUT3 | Wyjście 1 kanału B. |
| 6 | OUT4 | Wyjście 2 kanału B. |
| 7 | ENA | PWM na kanału A. |
| 8 | IN1 | Wejście sterujące 1 kanału A. |
| 9 | IN2 | Wejście sterujące 2 kanału A. |
| 10 | ENB | PWM na kanału B. |
| 11 | IN3 | Wejście sterujące 1 kanału B. |
| 12 | IN4 | Wejście sterujące 2 kanału B. |
| 13 | +5V | Referencyjne napięcie wejściowe: 3,3 V lub 5 V |
