Opis produktu: Motor Driver Carrier Board - sterownik silników 2 x 3 A DC - rozszerzenie do UNIHIKER - DFRobot DFR1136
Płytka nośna umożliwiająca sterowanie dwoma silnikami prądu stałego DC o maksymalnym prądzie 3 A każdy, przeznaczona do minikomputera UNIHAKER. Do podłączenia minikomputera wykorzystuje złącze o pochylonej krawędzi, dzięki czemu ekran będzie pochylony pod optymalnym kątem w stosunku do pola widzenia operatora. Płytę można zasilać na 3 sposoby przez interfejs USB C na minikomputerze UNIHAKER, przez interfejs USB C na karcie rozszerzeń lub przez gniazdo DC 2,1 mm. Posiada wbudowane diody RGB, odbiornik podczerwieni i diody kontrolne. Dodatkowo płytka jest rozszerzona o 10 portów 3-pinowych i 4 porty I2C (zasilane napięciem 3,3 V oraz 5 V). Obsługiwane silniki prądu stałego są sterowane przez 4 piny I/O. Do zestawu dołączony jest kątowy przewód USB C umożliwiający zasilanie i komunikację zarówno minikomputera UNIHAKER, jak i płyty nośnej.
Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia korzystanie z modułu - sprawdź!

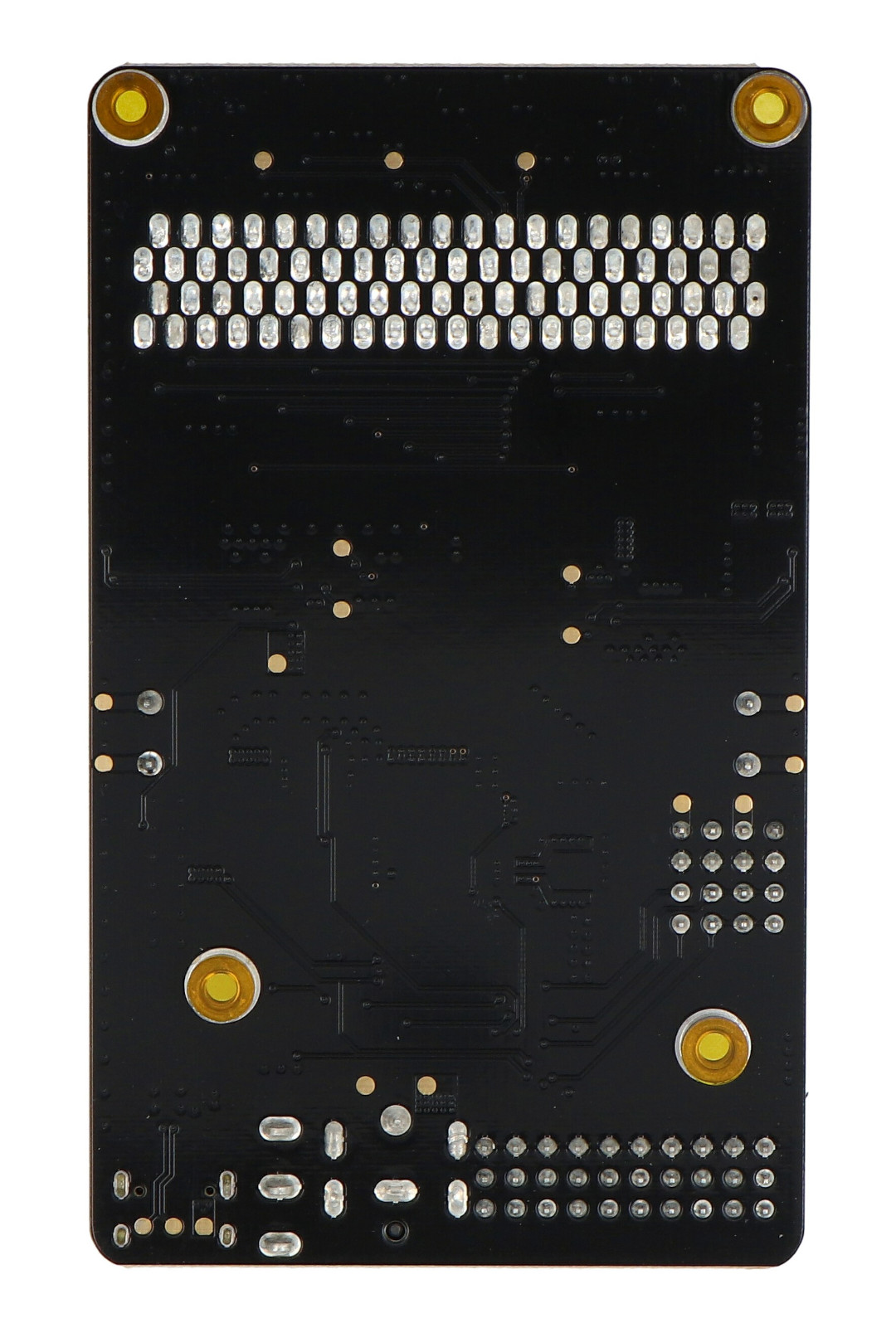

Motor Driver Carrier Board - sterownik silników 2 x 3 A DC - rozszerzenie do UNIHIKER - DFRobot DFR1136.
Motor Driver Carrier Board - sterownik silników 2 x 3 A DC.
Główne cechy płyty nośnej
- Kompatybilna z minikomputerem UNIHAKER - płyta nośna kompatybilna ze złączami UNIHAKER, dzięki czemu możliwe jest przeprowadzanie testów i rozwój projektów
- Obsługuje silniki prądu stałego: sterowanie dwoma silnikami prądu stałego (DC), kontrolowanymi przez 4 piny I/O
- Różne porty zasilania - możliwe jest zasilanie z:
- interfejsu USB C na minikomputerze UNIHAKER
- interfejsu USB C na płycie nośnej
- gniazda DC 2,1 mm
- Złącze krawędziowe UNIHAKER - złącze z pochyloną krawędzią zapewnia najlepszy kąt widzenia ekranu
- Wbudowany odbiornik podczerwieni - dodatkowe funkcje transmisji, odbioru podczerwieni oraz światła RGB
- Łatwa rozbudowa o kolejne moduły - wszystkie zapasowe I/O posiadają wlutowane wyprowadzenia, dzięki czemu rozbudowa o dodatkowe moduły jest o wiele szybsza
- Obsługa magistrali I2C - cztery interfejsy I2C (jeśli płyta nośna nie jest zasilana osobno, tylko pośrednio z minikomputera UNIHAKER, tego interfejsu nie można używać)
- Dołączony przewód adaptera USB C - przewód kątowy USB C, pozwala na bezpośrednie zasilanie minikomputera UNIHIKER z płyty nośnej
- Zastosowanie wskaźników LED - wbudowane kontrolki zasilania, mocy silnika, kontrolki sygnału silnika, wygodne do debugowania
Opis wyprowadzeń
- Transmisja w podczerwieni
- Odbiornik podczerwieni
- Dioda LED RGB
- Złącze krawędziowe UNIHAKER
- Dioda silnika M2
- Interfejs silnika M2
- Dioda LED VM
- USB typu C
- Włącznik
- Gniazdo DC 2,1 mm
- Interfejs cyfrowy / analogowy
- I2C
- Interfejs silnika M1
- Dioda silnika M1
- Adapter USB
Wyprowadzenia płyty nośnej.

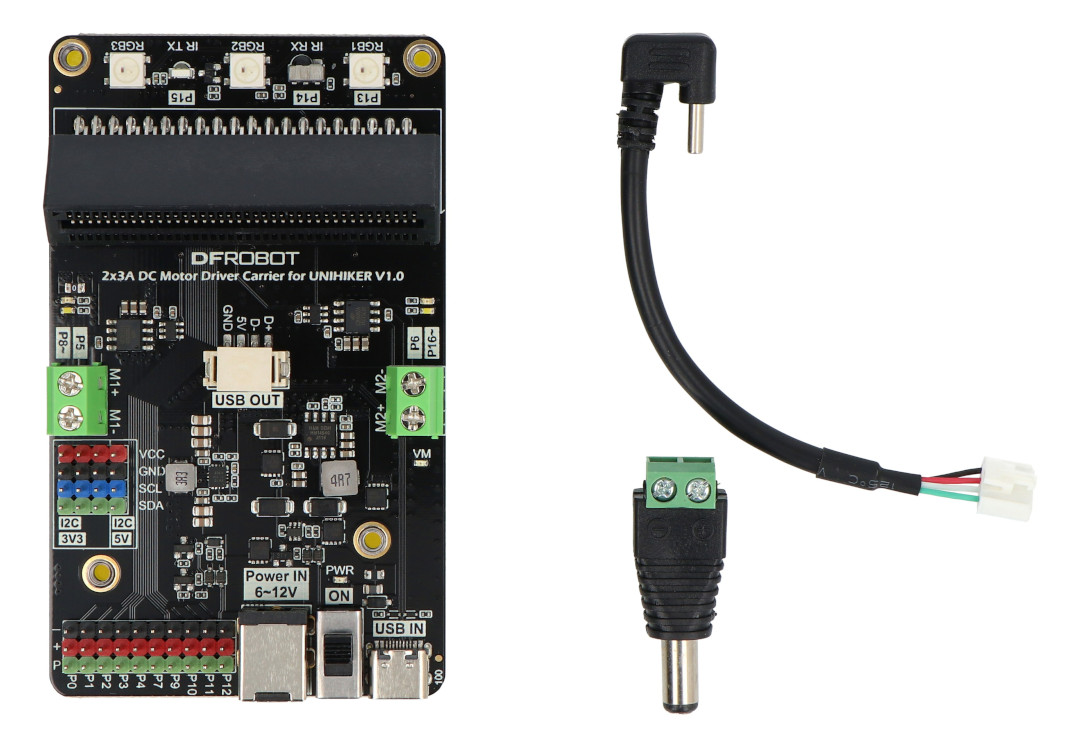

Zawartość zestawu.
Specyfikacja techniczna
- Interfejs zasilania:
- gniazdo DC 2,1 mm: od 6 V do 12 V
- USB typu C: 5 V
- Napięcie robocze: 3,3 V
- Złącze rozszerzenia I/O:
- 3-pin: 10 portów I/O, 3,3 V
- 4-pinowe złącze I2C: 3x 3,3 V, 1x 5 V
- Interfejs silnika: silnik prądu stałego x2
- Port adaptera USB: 4-pinowy interfejs o rastrze 2 mm, służący do zasilania UNIHIKER
- Wyłącznik zasilania: steruje zasilaniem portu adaptera USB i napędem silnika
- Otwór montażowy: 4x M3
- Wbudowane elementy:
- 3x dioda RGB WS2812
- 1x nadajnik podczerwieni
- 1x odbiornik podczerwieni
- Wymiary: 98 x 58,5 mm
- Masa: 70 g
Zawartość zestawu
- 1x Motor Driver Carrier Board - sterownik silników 2 x 3 A DC - rozszerzenie do UNIHIKER - DFRobot DFR1136
- 1x Przewód USB typu C w kształcie litery U
- 1x Gniazdo DC 5,5 x 2,1 mm z szybkozłączem
