Cytron Combat Robot Controller URC10 ATmega328P + sterownik silników 24V/10A - zgodny z Arduino

Indeks: CTN-12414 EAN: 5904422341022

Dwukanałowy sterownik silnika DC. Moduł potrafi sterować kierunkiem obrotów, startem, zatrzymaniem oraz prędkością silników prądu stałego. Ciągły prąd na kanał 10 A (chwilowy 30 A). Napięcie zasilania od 6 V do 24 V. Moduł posiada układ ATmega328P i jest kompatybilny z Arduino UNO.

Cytron Combat Robot Controller URC10 ATmega328P + sterownik silników 24V/10A - zgodny z Arduino
161,90 zł
131,63 zł netto
Zapłać później
Producent: Cytron

Opis produktu: Cytron Combat Robot Controller URC10 ATmega328P + sterownik silników 24 V / 10 A - zgodny z Arduino

Dwukanałowy sterownik silnika DC. Moduł potrafi sterować kierunkiem obrotów, startem, zatrzymaniem oraz prędkością silników prądu stałego. Ciągły prąd na kanał 10 A (chwilowy 30 A). Napięcie zasilania od 6 V do 24 V. Moduł posiada układ ATmega328P i jest kompatybilny z Arduino UNO.

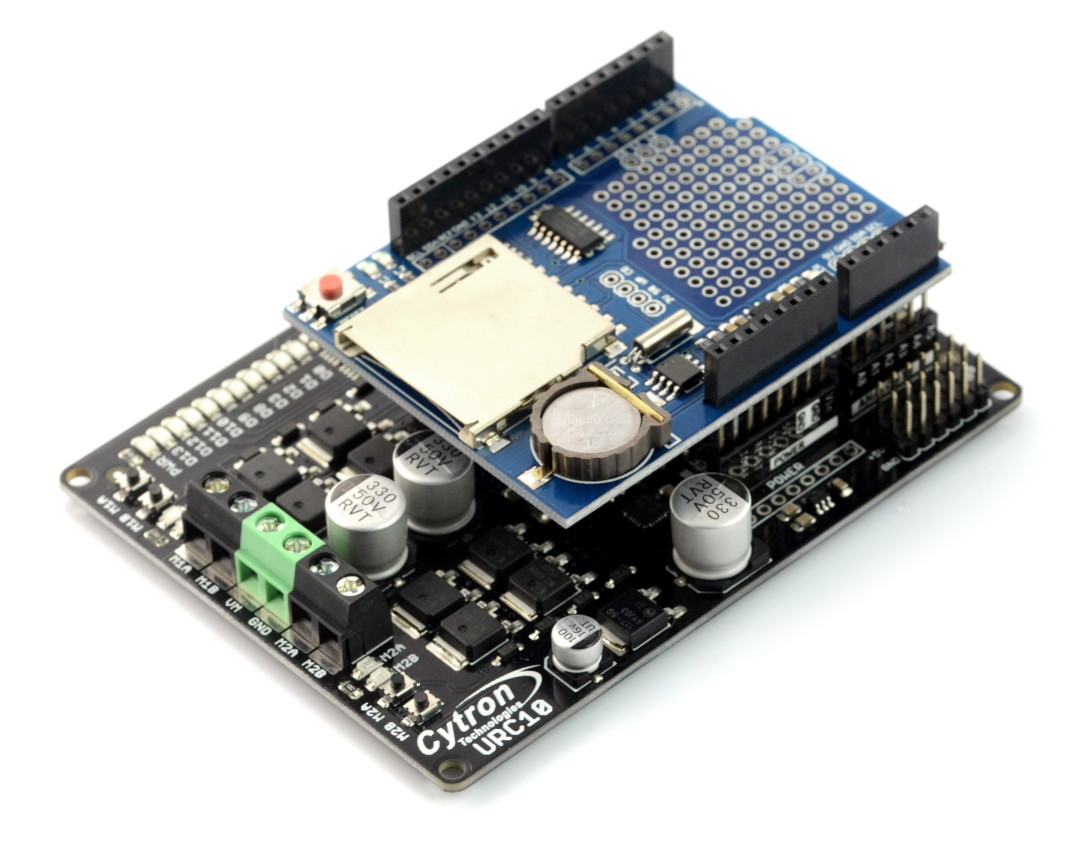

Cytron URC10

Moduł jest kompatybilny z shieldami dla Arduino.

Produkt kompatybilny z Arduino

Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika

Specyfikacja techniczna sterownika

  • Napięcie zasilania: od 6 V do 24 V DC
  • Napięcie części logicznej: 5 V
  • Średni prąd na kanał: 10 A (chwilowy 30A)
  • Ilość kanałów: 2
  • Komponenty półprzewodnikowe zapewniające szybszy czas reakcji
  • PWM do 20 kHz
  • Kompatybilny z Arduino UNO: układ ATmega328P
  • Jedno zasilanie dla płytki i dla silników
  • Wbudowany regulator napięcia 5 V / 1 A
  • Wbudowany regulator napięcia 3,3 V / 0,5 A
  • Napięcie wyjść: od 0 V do 5 V
  • 14 pinów I/O
  • 6 wyjść PWM
  • 4 piny dla sterownika silników
  • 6 wejść analogowych
  • 6-pinowe złącze ISP
  • Pamięć Flash: 32 kB
  • Częstotliwość: 16 MHz
  • Diody LED dla pinów I/O
  • 2 złącza czujnika HC-SR04
  • Złącze microUSB
  • Przyciski oraz złącza śrubowe dla silników
  • Brak ochrony przed złą polaryzacją
  • Wymiary: 75,5 x 100 mm

Cytron Combat Robot Controller URC10 ATmega328P + sterownik silników 24V/10A - zgodny z Arduino

Cytron Combat Robot Controller to dwukanałowy kontroler fenomenalnego robota Uno Cytron 10A, który jest dodatkowo w pełni kompatybilną z płytką Arduino Uno. Minikomputer zawiera zresztą mikrokontroler ATmega328P, czyli dokładnie ten sam, który znajdziemy w oryginalnej wersji włoskiego producenta.

Płytka zawiera najnowszy bootloader optiboot, dzięki czemu można pracować w trybie Arduino Uno i Genuino Uno poprzez środowisko Arduino IDE. Dużą zaletą jest także technologia Plug and Play i niewielkie wymiary płytki.

Cytron Combat Robot Controller do robota Cytron Uno 10A

Prezentowany moduł do silnika DC w prosty sposób będzie sterować kierunkiem obrotów, a także prędkością silnika prądu stałego. Podłączenie i użytkowanie modułu jest bardzo proste.

PCB zawiera między innymi 6 wyjść PWN, 14 pinów I/O, 6 wejść analogowych i 4 piny do sterownika silników. Jeśli mamy robota Cytron i jednocześnie szukamy platformy programistycznej podobnej, lecz wydajniejszej od Arduino Uno, to ten wybór będzie najlepszy ze wszystkich możliwych!

Napięcie zasil. od 6.0 V
Napięcie zasil. do 24.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
Wydajność prąd 10 A
Ilość kanałów 2
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 10.8 cm
Wysokość opakowania 3.3 cm
Głębokość opakowania 8.4 cm
Masa opakowania 0.07 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
