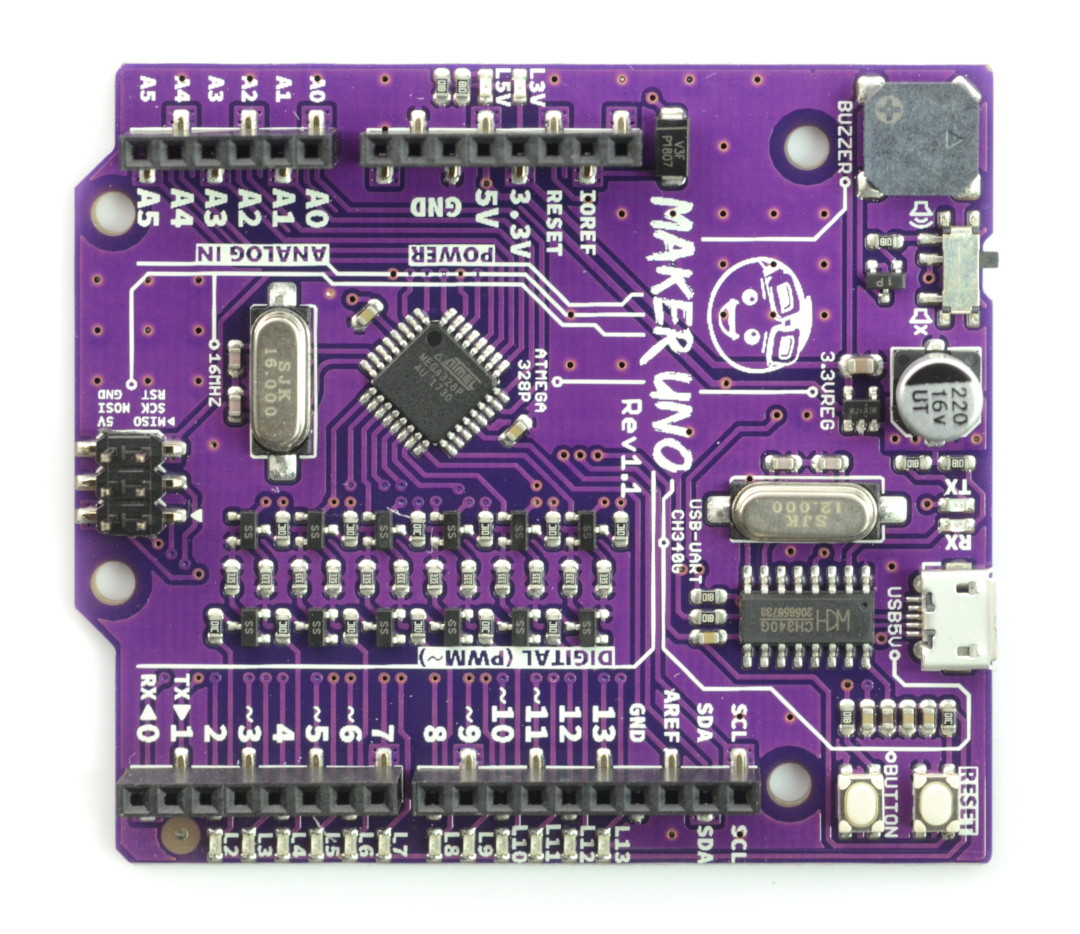

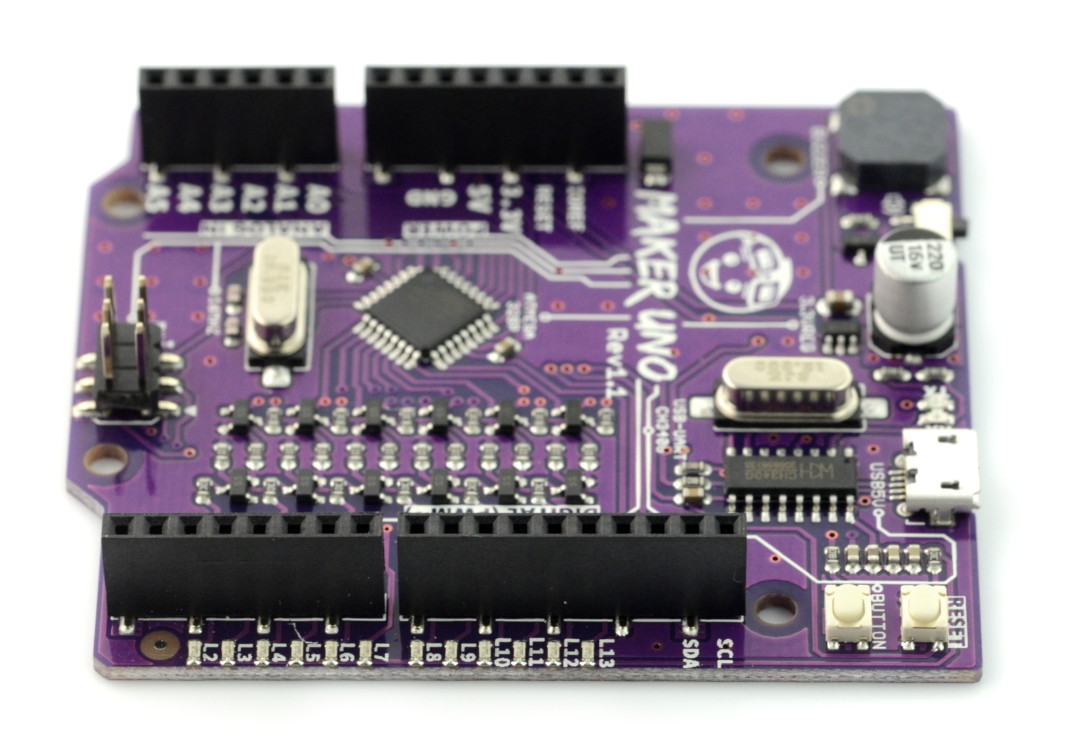

Cytron Maker Uno - zgodny z Arduino

Indeks: CTN-12415 EAN: 5904422366117

Moduł firmy Cytron zgodny z Arduino Uno R3. Posiada 14 cyfrowych wejść/wyjść, 6 kanałów PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Dodatkowo posiada diody LED do każdego wyprowadzenia, programowalny przycisk oraz wbudowany buzzer.

34,90 zł
28,37 zł netto
Dostawa zaplanowana na 2022-02-18
Oczekiwanie na dostawę
30 dni na zwrot
Producent: Cytron

Opis produktu: Cytron Maker Uno - zgodny z Arduino

Cytron Maker UNO jest zgodny z popularnym modułem Arduino Uno R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy Cytron.



Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 6 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz. Moduł posiada także: złącze microUSB, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

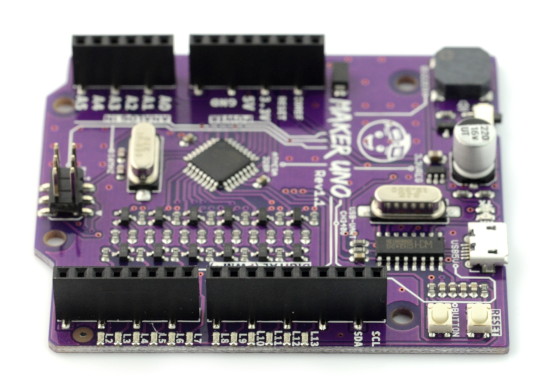

Maker UNO



Maker UNO posiada kilka różnic w porównaniu do Arduino UNO:

  • 12 diod LED przypisanych do wyprowadzeń od 2 do 13
  • 1 programowalny przycisk
  • Wbudowany buzzer
  • Brak złącza DC
  • Złącze microUSB: zamiast USB B
  • Konwerter UART: CH340G



W celu uruchomienia Maker Uno, należy połączyć układ z komputerem za pomocą przewodu USB, zainstalować sterownik oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno. Szczegółowa instrukcja znajduje się na stronie producenta.



Zasilanie Cytron Maker Uno

Moduł można zasilać poprzez przewód microUSB. Urządzenie nie posiada wbudowanego złącza DC.



Programowanie modułu od Cytron

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

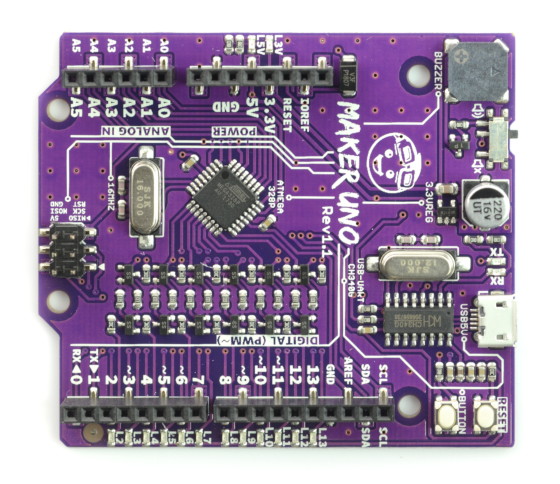

Maker UNO

Specyfikacja techniczna Cytron Maker Uno

  • Napięcie zasilania: 5 V
  • Programowany poprzez USB z wykorzystaniem CH340
  • Kompatybilny z Arduino Uno Rev3
  • Mikrokontroler: ATmega328
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo microUSB (przewód microUSB do nabycia osobno)
  • Przylutowane złącze ISP
  • Złącze zasilające: DC 5,5 x 2,1 mm
  • Wymiary płytki: 75 x 54 x 15 mm

Cytron Maker Uno - zgodny z Arduino

Prezentowany moduł jest przeznaczonym m.in. dla studentów, początkujących elektroników i entuzjastów majsterkowania, którzy chcą rozpocząć przygodę z mikrokontrolerami od gotowego zestawu.

Ponadto Cytron Maker Uno, który jest zgodny z Arduino umożliwia zarówno tworzenie prostych, jak i bardziej skomplikowanych projektów dzięki wbudowanym interfejsom. Dodatkowo, moduł może być z powodzeniem wykorzystywany do testowania kodu, bez potrzeby podłączania innego sprzętu.

Czym jeszcze wyróżnia się Cytron Maker Uno zgodny z Arduino Uno R3?

Do zasilania modułu wykorzystuje się port microUSB. Proces pierwszego uruchamiania płytki jest stosunkowo prosty, dzięki czemu moduł jest chętnie wybierany przez osoby z mniejszym doświadczeniem w elektronice.

Cytron Maker Uno, płytka w pełni zgodna z Arduino Uno R3, bezproblemowo działa z tą samą biblioteką i kodem co popularny mikrokontroler.



Napięcie zasil. od 5.0 V
Napięcie zasil. do 5.0 V
Napięcie nominal. 5.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów

Wysyłka w dniu zamówienia

Zaksięgowanie wpłaty za zamówienie na naszym koncie w dzień roboczy do godziny 12:00 oznacza wysyłkę towaru jeszcze tego samego dnia!

Czas realizacji płatności uzależniony jest od godzin sesji ELIXIR banków nadawcy i odbiorcy przelewu (więcej informacji na ten temat np. na stronie https://www.kiedy-przelew.pl/).

Darmowa wysyłka w Polsce już od 300 zł

Jeśli kwota do zapłaty za produkty przekroczy 300 zł dostawa gratis! Dotyczy zamówień opłaconych przed wysyłką. Zamówienia pobraniowe wysyłamy gratis od 500 zł.

Wysyłka na terenie Polski

Card image cap
Poczta Polska
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 9,90 zł
  • Płatność przy odbiorze: 17,90 zł
  • Ubezpieczenie: 1000 zł
Card image cap
Kurier GLS
  • Termin dostawy: 24h
  • Płatność z góry: od 14,90 zł
  • Płatność przy odbiorze: 22,90 zł
  • Ubezpieczenie: 6000 zł
Card image cap
Inpost Paczkomaty 24/7
  • Termin dostawy: 1-3 dni
  • Płatność z góry: od 12,90 zł
  • Ponad 11 000 Paczkomatów
  • Ubezpieczenie: 200 zł
Card image cap
Inpost Kurier
  • Termin dostawy: 24h
  • Płatność z góry: od 16,90 zł
  • Ubezpieczenie: do 100 000 zł
  • Dostawa pod wskazany adres

Wysyłka za granicę

Kurier GLS - strefa 1

Austria, Belgia, Chrowacja, Czechy, Dania, Niemcy, Holandia, Słowacja

  • Termin dostawy: 2-4 dni
  • Płatność z góry: 35 zł
Kurier GLS - strefa 2

Bułgaria, Estonia, Francja, Litwa, Luksemburg,  Łotwa, Portugalia, Rumunia, San Marino, Słowenia, Węgry, Włochy

  • Termin dostawy: 2-5 dni
  • Płatność z góry: 50 zł
Kurier GLS - strefa 3

Finlandia, Grecja, Hiszpania, Irlandia, Liechtenstein, Szwecja

  • Termin dostawy: 2-7 dni
  • Płatność z góry: 80 zł

Formy płatności

Card image cap
PayU
  • Płatność natychmiastowa. Twoja wpłata trafi na nasze kontro w ciągu kilku minut.

    W tym:
Card image cap
Przelewy24
  • Szybki przelew internetowy. Twoją wpłatę otrzymamy w ciągu kilku minut.

    W tym:
Card image cap
Przelew tradycyjny
  • Po złożeniu zamówienia otrzymasz od nas numer konta bankowego do dokonania przelewu.

    W zależności od banku Twoja wpłata dotrze do nas w ciągu 1-2 dni roboczych.
Card image cap
Pobranie
  • Za zakupy zapłacisz bezpośrednio przy odbiorze paczki. Pamiętaj o przygotowaniu odliczonej kwoty.

    Maksymalna wartość zamówienia płatnego za pobraniem to 6 000 zł.

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino



Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Klony

Uno

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

DFRduino

Bluno Ble

RedBoard

Metro328

UnoPlus

Uno - WiFi

ATmega

328

16 MHz

ESP8266

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

WiFi



Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

DFrobot

Leonardo

Ethernet

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V

UART
I2C
SPI
USB

Ethernet



Leonardo

Ethernet+PoE

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 7-12V
USB: 5V

PoE: 36-57V

UART
I2C
SPI
USB

Ethernet



M0

ARM Cortex

ATSAMD

21G18

Cortex M0

48 MHz

14 I/O

12 PWM

6 analog

256 kB

32 kB

16 kB

DC: 5V
USB: 5V

UART

I2C

SPI

DAC



M0 Pro

ARM Cortex

ATSAMD

21G18

Cortex M0

48 MHz

14 I/O

12 PWM

6 analog

256 kB

32 kB

16 kB

DC: 5V
USB: 5V

UART

I2C

SPI

DAC

Debug

Genuino Zero

 Genuino101

Intel Curie

Intel Curie

Quark

ARC x86

14 I/O

4 PWM

6 analog

196 kB

24 kB

-

DC: 7-12V
USB: 5V

UART

I2C

SPI



Tian - WiFi

SAMD21G18

32-bit

Cortex-M0+

20 I/O
12 PWM

6 analog

256 kB
32 kB
DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Ethernet

Bluetooth



Yun - WiFi

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Ethernet



Yún - WiFi

PoE

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 5V
USB: 5V

PoE: 36-57V

UART

I2C

SPI

WiFi


Yún - WiFi

Mini

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB

DC: 5V
USB: 5V

UART

I2C

SPI

WiFi

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Genuino Mega

DFrobot Mega

Bluno Mega

Mega ADK

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI



Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA



Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Dreamer

Pro Micro 5V

Pro Micro 3,3V

A-Star 32u4

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI



Pro 328

3,3V/8MHz

ATmega

328

8 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 3,4-12V
USB: 5V
UART

I2C

SPI



Pro Mini 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Metro Mini

Bluno Nano

DFrduino Nano

Pro Mini 328

3,3V/8MHz

ATmega

328

8 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 3,4-12V
USB: 5V
UART

I2C

SPI



Opinie o produkcie

Cytron Maker Uno - zgodny z Arduino

5/5

Średnia Ocena

5

Opinie Klientów
28.12.2021
Arduino Uno w ciekawej odsłonie - w moim pojeździe pracuje zasilany z drivera silników, więc nie brakuje mi stabilizatora 12V->5V chociaż dla niektórych może to być problemem. Fajną sprawą są wlutowane diody pokazujące stan portów i buzzer (można go wyłączyć).
17.10.2021
Produkt ten zamówiłem jako część większej "konstrukcji", ale dzięki elementom takim jak głośnik lub diody led, działa on także samodzielnie.
07.10.2021
Zgodny z opisem, tani. Wymaga sterowników USB ze strony producenta ... chyba z Malezji
05.09.2021
Tani i dobry. Ma wbudowane ledy na pinach 2-13, dobre do sprawdzenia programu bez ciągłego podłączania diod na płytce stykowej.
26.04.2021
Polecam. Świetna płytka.
