Cytron Maker Uno RP2040 - zgodny z Arduino

Indeks: CTN-24882 EAN: 5904422385729
Maker Uno RP2040 firmy Cytron to zaawansowana płytka rozwojowa, która łączy popularny format Arduino Uno z mocą mikrokontrolera Raspberry Pi RP2040. Posiada 26 pinów cyfrowych, 3 wejścia analogowe i 16 kanałów PWM. Dodatkowo, płytka oferuje 6 portów Grove do podłączania sensorów, 4 dedykowane porty serwomechanizmów oraz programowalny buzzer i przyciski. Wspiera programowanie w CircuitPython, MicroPython i Arduino IDE, co czyni ją idealną do nauki i tworzenia projektów.
Cytron Maker Uno RP2040 - zgodny z Arduino
69,90 zł
56,83 zł netto
Zapłać później
Producent: Cytron

Opis produktu: Cytron Maker Uno RP2040 - zgodny z Arduino

Maker Uno RP2040 firmy Cytron to nowoczesna płytka rozwojowa łącząca klasyczny format Arduino Uno z mocnym mikrokontrolerem Raspberry Pi RP2040. Wyposażona w dwurdzeniowy procesor Arm Cortex-M0+ oferuje wysoką wydajność oraz wszechstronność, idealnie nadając się do edukacji i zaawansowanych projektów hobbystycznych. Posiada 26 cyfrowych pinów, 3 wejścia analogowe oraz 12-bitowy przetwornik ADC, co umożliwia precyzyjne pomiary i kontrolę. Dzięki dużej pamięci Flash (2 MB) oraz wsparciu dla CircuitPython, MicroPython i Arduino IDE, płytka ta umożliwia elastyczne tworzenie projektów. Została wyposażona w wiele udogodnień z serii Maker, takich jak wbudowane diody LED, programowalny buzzer, przyciski, a także porty Grove i dedykowane porty dla serwomechanizmów. Idealna dla początkujących i zaawansowanych użytkowników.

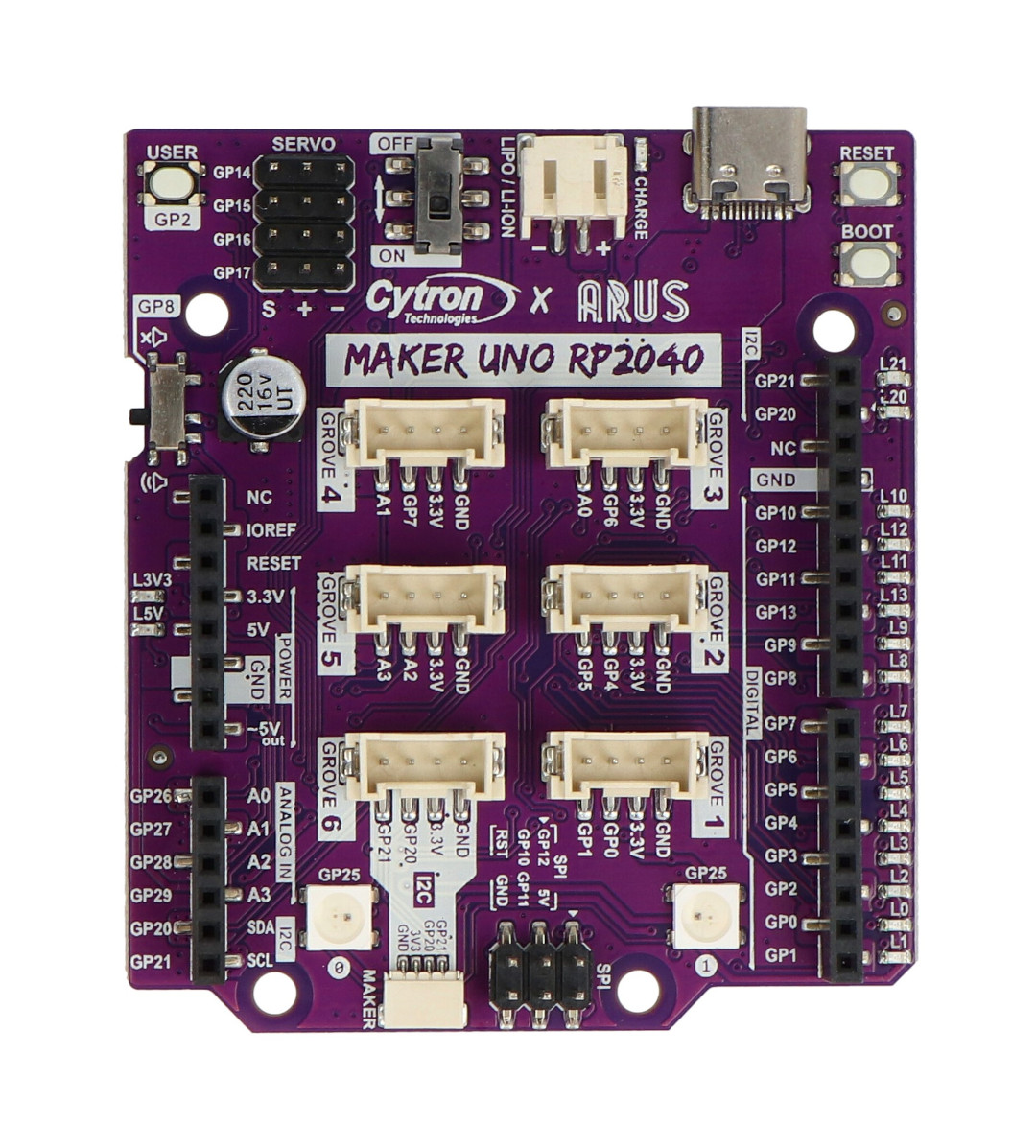

Cytron Maker Uno RP2040 - zgodny z Arduino

Cytron Maker Uno RP2040 - zgodny z Arduino.

Cytron Maker Uno RP2040 - zgodny z Arduino

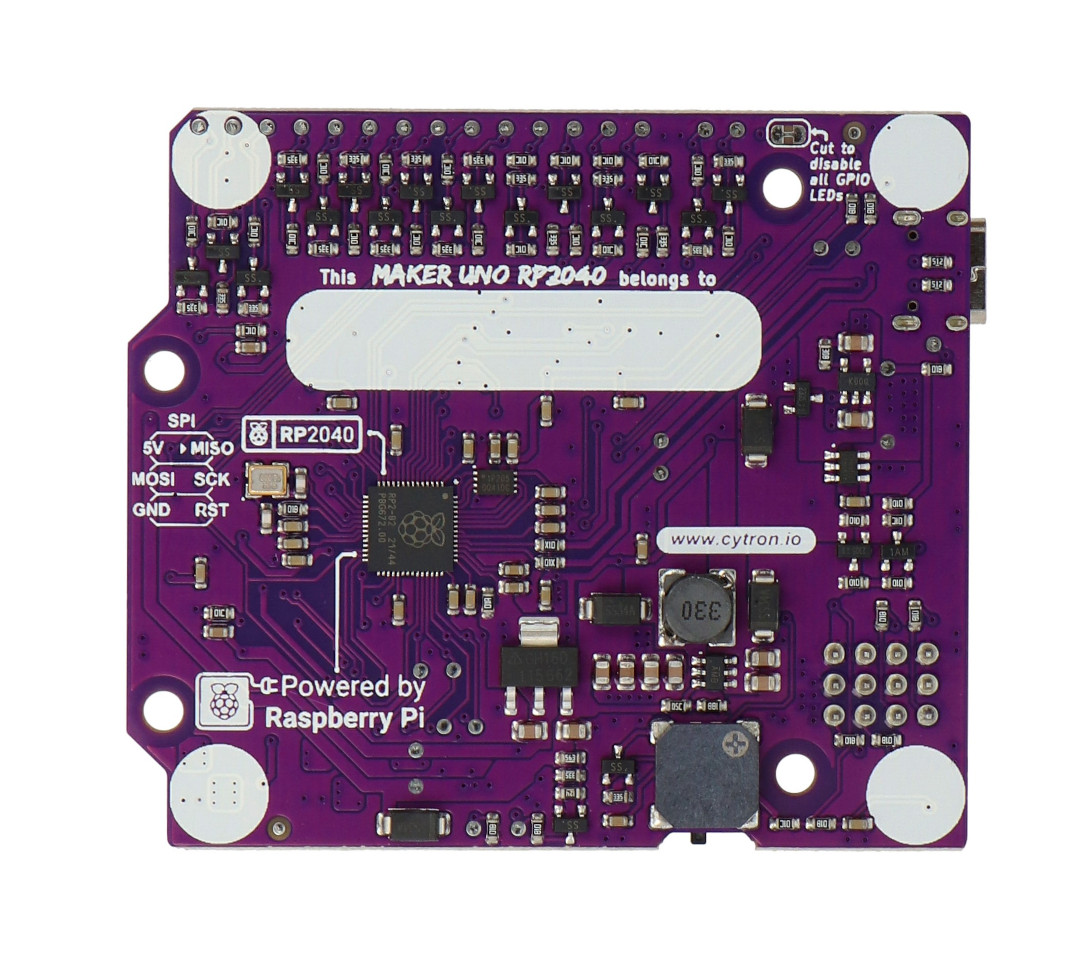

Płytka z mikrokontrolerem Raspberry Pi RP2040.

Cechy szczególne Maker Uno RP2040

  • Dwurdzeniowy procesor Arm Cortex-M0+ (RP2040).
  • Obsługa CircuitPython, MicroPython i Arduino IDE.
  • 16 kanałów PWM, 2 kontrolery I2C, 2 SPI i 2 UART.
  • 16 wskaźników LED dla GPIO, programowalny buzzer i przyciski.
  • 6 portów Grove, 4 porty serwomechanizmów.
  • Wsparcie dla baterii Li-Pol / Li-Ion z wbudowaną ochroną.

W celu uruchomienia płytki należy podłączyć ją do komputera za pomocą przewodu USB, zainstalować wybrane środowisko programistyczne i wybrać w Arduino IDE płytkę Maker Uno RP2040.

Rozmieszczenie elementów na płytce

  1. Przycisk użytkownika
  2. Buzzer
  3. Dioda LED zasilania
  4. Złącza Grove
  5. Złącze Maker
  6. Złącze SPI
  7. Diody RGB LED
  8. Wskaźniki LED dla pinów GPIO
  9. Przycisk Boot
  10. Przycisk Reset
  11. Złącze USB typu C
  12. Dioda LED ładowania
  13. Złącze akumulatora
  14. Włącznik on/off
  15. Złącza serwomechanizmów
  16. Złącza GPIO
Rozmieszczenie elementów na płytce Cytron Maker Uno RP2040

Rozmieszczenie elementów.

Integracja serwomechanizmów

Płytka umożliwia łatwą integrację z serwomechanizmami dzięki dedykowanym czterem portom serw. Porty te zapewniają stabilne połączenie bez potrzeby stosowania dodatkowych przewodów, a ich zasilanie zależy od wybranego źródła zasilania płytki.

Zasilanie płytki

Maker Uno RP2040 można zasilać przez złącze USB typu C (5 V) lub za pomocą jednokomorowego akumulatora Li-Pol / Li-Ion. Płytka posiada wbudowany układ ładowania z zabezpieczeniem przed przeładowaniem i rozładowaniem.

Specyfikacja techniczna

  • Procesor: Raspberry Pi RP2040, Arm Cortex-M0+, dwurdzeniowy
  • Pamięć RAM: 264 KB
  • Pamięć Flash: 2 MB
  • Interfejsy: 2x I2C, 2x SPI, 2x UART
  • Porty GPIO: 20
  • Złącze USB: USB typu C
  • Zasilanie: USB (5 V) lub bateria Li-Pol / Li-Ion
  • Obsługiwane języki: CircuitPython, MicroPython, Arduino IDE
  • Wymiary: 69,4 x 60,69 mm (kompatybilne z Arduino Uno)

Zawartość zestawu

  • 1x Płytka Maker Uno RP2040
  • 1x Zestaw nóżek silikonowych (opakowanie 4 szt.)
  • 4x Przewody Grove do złącza żeńskiego
Specyfikacja i porównanie Maker Uno i Maker Uno RP2040
Model Maker Uno Maker Uno RP2040
Mikrokontroler ATmega328P RP2040
Architektura 8-bit AVR 32-bit ARM Cortex-M0+
Częstotliwość zegara 16 MHz 133 MHz
Pamięć Flash 32 KB 2 MB
RAM 2 KB 264 KB
Liczba pinów GPIO 14 30
Interfejsy UART, I2C, SPI UART, I2C, SPI, USB
Napięcie robocze 5 V 3,3 V
Port USB microUSB USB typu C
Wymiary 75 x 54 mm 69,4 x 60,96 mm

Napięcie zasil. od 3.7 V
Napięcie zasil. do 5.0 V
Napięcie nominal. 3.3 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler RP2040
UC - Rdzeń ARM Cortex-M0+
UC - Pamięć Flash 2 MB
UC - Pamięć RAM 264 kB
UC - Ilość rdzeni 2. Dual Core
UC - Piny cyfrowe 26
UC - wejścia analog. 3
UC - Taktowanie 133 MHz
UC - Przetwornik AC 12-bitów
Szerokość opakowania 8 cm
Wysokość opakowania 7 cm
Głębokość opakowania 3 cm
Masa opakowania 0.056 kg
