Opis produktu: Prosty sterownik silnika DC 28 V / 3 A - moduł z gałką
Niezwykle prosty w użyciu, jednokanałowy sterownik silnika prądu z stałego z gałką do regulacji prędkości obrotowej. Urządzenie działa w oparciu o sygnał PWM. Napięcie zasilania wynosi od 8 V do 36 V, maksymalny prąd to 3 A.
Film opisujący działanie mostka H - sterownika silników prądu stałego.

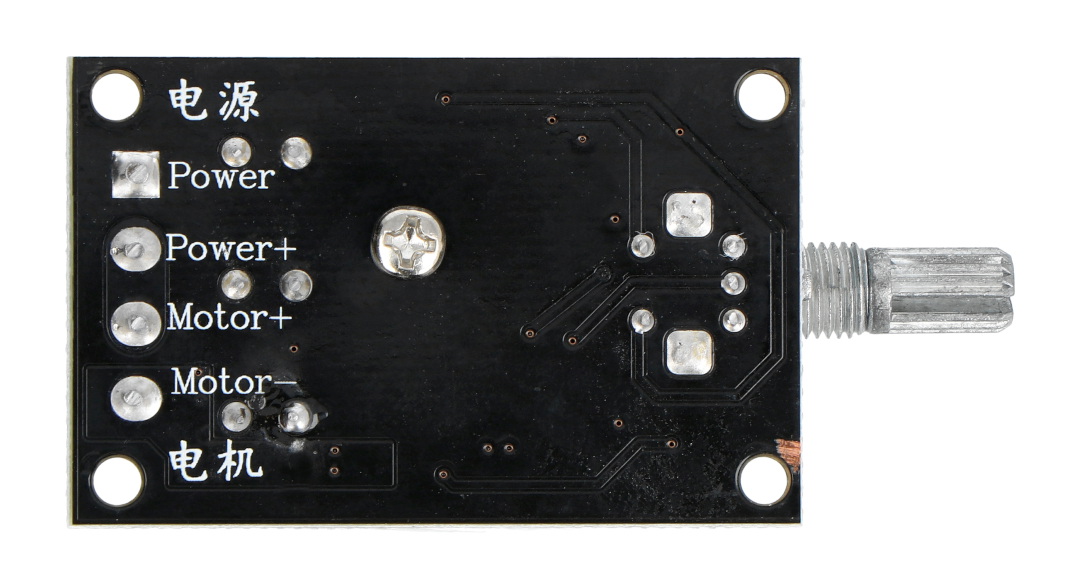

Moduł posiada złącza śrubowe, które są podpisane na odwrocie płytki.
Podłączenie
Urządzenie posiada cztery wyprowadzenia w formie złącz śrubowych ARK, co umożliwia przymocowanie przewody przy pomocy wkrętaka. Do poprawnego działania wystarczyć podłączyć zasilanie do wejść Power+ i Power- oraz silnik do złącz oznaczonych Motor+ i Motor-. Regulacja prędkości odbywa się przy pomocy gałki. Sterownik nie ma możliwości zmiany kierunku obrotów.
Specyfikacja
- Liczba kanałów: 1
- Napięcie zasilania: 8 V do 28 V
- Prąd: do 3 A
- Sterownik: układ czasowy NE555 (dokumentacja)
- Złącza: gniazda śrubowe typu ARK
- Wymiary: 15,3 x 15,3 mm
