Opis produktu: SN754410NE - półmostek H sterownik MOSFET
Sterownik silników DC o zasilaniu od 4,5 V do 36 V. Sterownik oparty jest na tranzystorach typu MOSFET. Posiada wbudowane zabezpieczenie termiczne typu Thermal - Shutdown i przeciwprzepięciowe.
Scalony półmostek H w obudowie DIP16
SN754410NE - półmostek H sterownik MOSFET sprawdzi się doskonale w aplikacjach kontrolerów silników DC oraz bipolarnych silników krokowych. Umożliwia przełączanie zasilania obciążeń indukcyjnych i rezystancyjnych o poborze prądu do 1 A (maksymalnie 2 A przez czas poniżej 5 ms).
Układ ma budowę poczwórnego półmostka H co oznacza, że przy zastosowaniu właściwej sekwencji sterowania wejść może pracować w roli podwójnego mostka. Pozwala zatem na sterowanie dwoma niezależnymi napędami DC bądź jednym bipolarnym silnikiem krokowym.

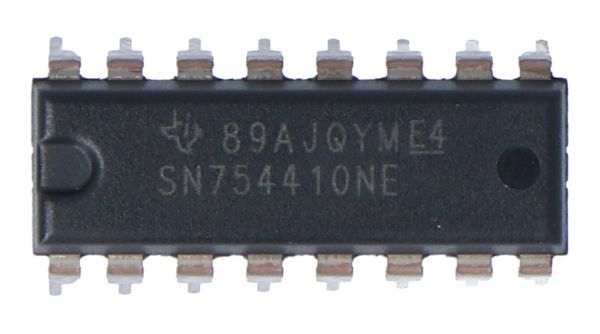

SN754410NE.
Specyfikacja półmostka H SN754410NE
- Maksymalne napięcie zasilania silników: 4,5 - 36 V
- Prąd maksymalny: 2 A
- Obudowa: DIP 16 (przewlekana)
- Odseparowane zasilanie części logicznej
- Zabezpieczenie termiczne
Pozostałe parametry
Układ SN754410NE powinien pracować w zakresie napięć zasilania od 4,5 V do 36 V. Zalecane napięcie zasilania części logicznej to 5 V. Maksymalna moc strat nie powinna przekraczać 2 W (przy temperaturze otoczenia równej 25 oC).
Warto dodać, że układ może pracować nie tylko jako stopień końcowy, ale także jako „przejściowy” mostek H. MOSFET-y dużej mocy, zwłaszcza te pracujące w układach z modulacją PWM, wymagają wydajnego zasilania bramek, co ma na celu szybkie przeładowywanie pojemności wejściowych.
