Opis produktu: Grove - 6-osiowy akcelerometr i żyroskop LSM6DS3 - Seeedstudio 105020012
Moduł wyposażony 6-osiowy akcelerometr i żyroskop oparty o układ LSM6DS3 z wbudowanym regulatorem zasilania. Pozwala na pomiar 6 wielkości: przyspieszenia X, Y, Z oraz prędkości kątowej X, Y, Z. Złącze Grove ułatwia połączenie płytki z nakładką Base Shield. Moduł zasilany napięciem 3,3 V lub 5 V.

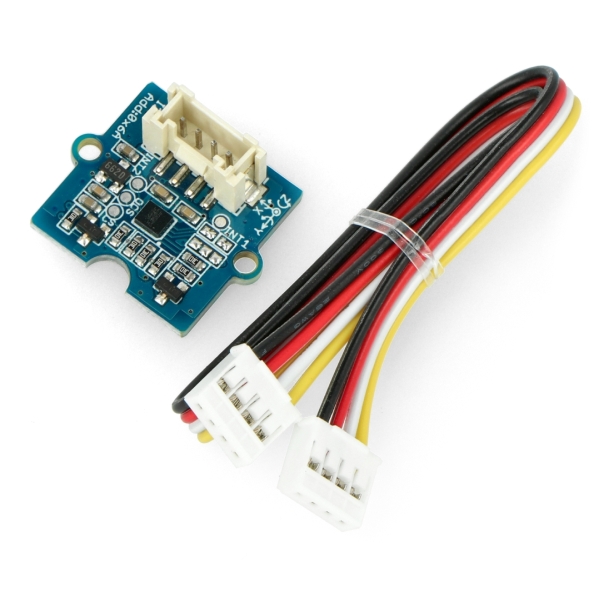

Zestaw zawiera moduł z czujnikiem LSM6DS3 oraz przewód Grove.
|
Produkt kompatybilny z Arduino oraz Raspberry Pi Producent przygotował przewodnik użytkownika wraz z przykładowym kodem dla użytkowników Arduino oraz Raspberry Pi. |

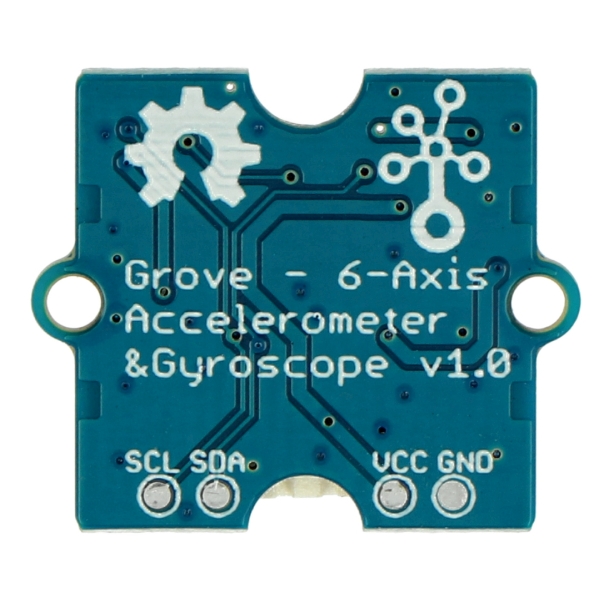

Wyprowadzenia modułu
Urządzenie komunikuje się poprzez interfejs I2C. Wbudowane złącze Grove ułatwia połączenie modułu i np. Arduino z nakładką Base Shield.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3,3 V lub 5 V. |
| SDA | Linia danych interfejsu I2C. |
| SCL | Linia danych interfejsu I2C. |
Specyfikacja 6-osiowego akcelerometru i żyroskopu
- Napięcie zasilania: 3,3 V lub 5 V
- Układ: LSM6DS3
- Pobór prądu: 0,9 mA w trybie normalnym i 1,25 mA w trybie wysokiej wydajności
- Zakresy pomiarowe (konfigurowalne):
-
- Akcelerometr: ±2, ±4, ±6, ±16 g
- Żyroskop: ±125, ±245, ±500, ±1000, ±2000 °/s
- Wymiary: 21 x 20 mm
