Opis produktu: Grove - 3-osiowy cyfrowy akcelerometr ADXL345 - I2C
3-osiowy kompas cyfrowy z serii Grove. Służy do pomiaru przyspieszeń w trzech osiach w zakresie +/- 16 g. Moduł zasilany jest napięciem od 3 do 5 V. Komunikuje się poprzez magistralę I2C. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

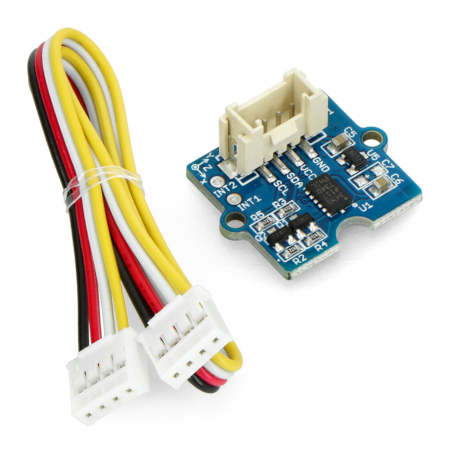

Do modułu dołączony 4-pinowy przewód do nakładki Base Shield v2.
Specyfikacja
- Napięcie zasilania: 3 V lub 5V
- Trzy osie: X, Y, Z
- Zakres pomiarowy: ±2. ±4. ±8, ±16 g
- Pobór prądu: 0,1 µA w trybie czuwania
- wytrzymałość na wstrząsy: 10 000 g
- Interfejs: I2C
- Wymiary: 20 x 20 mm
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika, oraz bibliotekę dla Arduino. |
Podłączenie

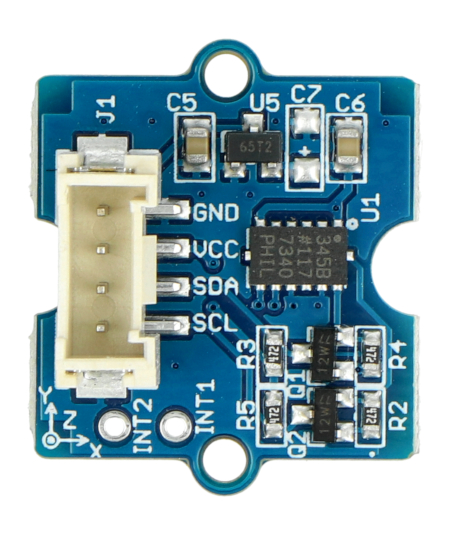

Czujnik komunikuje się z mikrokontrolerem przez interfejs I2C. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3,3 V lub 6 V. |
| SDA | Linia danych magistrali I2C. |
| SCL | Linia zegarowa magistrali I2C. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
