Opis produktu: Gravity - analogowy czujnik prądu zmiennego AC - do 5 A - DFRobot SEN0287
Analogowy czujnik prądu zmiennego AC od DFRobot w zestawie z sondą o długości 1 m. Pozwala na pomiar natężenia prądu, który płynie w przewodzie bez konieczności rozcinania go - pomiar odbywa się przez izolację na pojedynczym przewodzie. Zakres pomiaru wynosi od 0 A do 5 A. Dodatkowo, moduł posiada złącze Gravity, które usprawnia proces podłączania z płytkami deweloperskimi takimi jak Arduino.
Produkt kompatybilny z Arduino!
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, w którym znajduje się między innymi instrukcja podłączenia elementów oraz przykładowy kod programu.
Gravity - analogowy czujnik prądu zmiennego AC - do 5 A - DFRobot SEN0287.

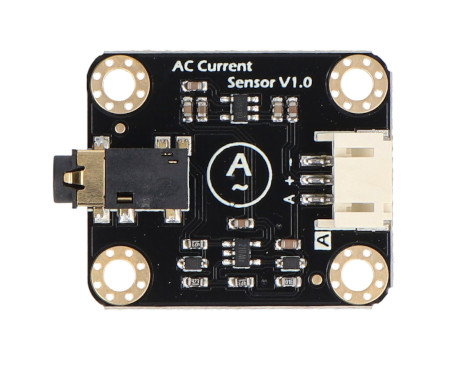

Zakres pomiaru wynosi od 0 A do 5 A.
Cechy szczególe czujnika AC
- Umożliwia bezdotykowy pomiar, co zwiększa bezpieczeństwo w trakcie pracy.
- Jest kompatybilny z mikrokontrolerem pracującym z napięciem 3,3 V oraz 5 V.
- Może być stosowany podczas pomiaru sprzętu oświetleniowego i wielofunkcyjnego sprzętu elektrycznego.
- Sonda o długości 1 m pozwala na komfortowe użytkowanie.
- Specjalna konstrukcja niweluje konieczność przecinania przewodów w celu dokonania pomiaru.
Sugerowane zastosowanie
- Monitorowanie pracy silnika prądu przemiennego AC
- Pomiary oświetlenia - zużycie energii
- Monitorowanie parametrów pracy projektów autonomicznych
Opis wyprowadzeń czujnika prądu zmiennego
- 1 - "-" - GND - masa układu
- 2 - "+" - wejście zasilania w zakresie od 3,3 V do 5,5 V
- 3 - "A" - wyjście sygnału od 0,2 V do 2,8 V DC
- 4 - wtyk o średnicy 3,5 mm 3P - sygnał wejściowy transformatora AC

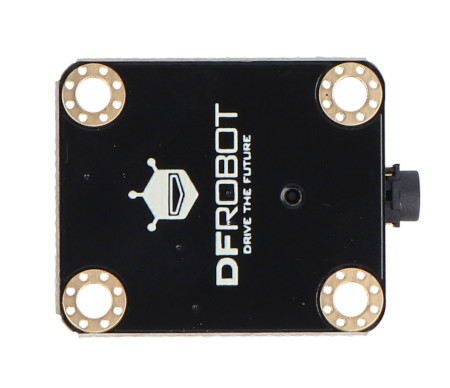

Analogowy czujnik prądu zmiennego AC od firmy DFRobot.

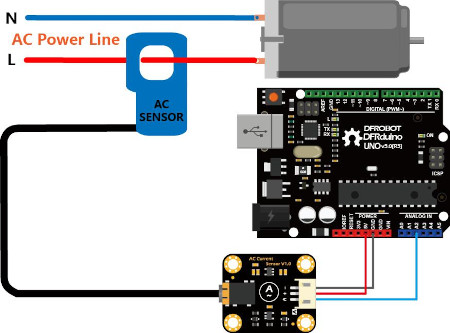

Schemat połączeń.
Specyfikacja techniczna czujnika i sondy
- Moduł konwersji sygnału prądu zmiennego
- Typ: czujnik prądu zmiennego AC
- Rodzaj: analogowy
- Zakres napięcia wejściowego (VCC): od 3,3 V do 5,5 V
- Interfejs złącza: Gravity PH2.0-3P
- Zakres napięcia wejściowego AC: od 0 V do 1 V AC RMS
- Błąd względny: +/- 4%
- Wymiary modułu: 32 x 27 mm
- Masa modułu: 5 g
- Sonda transformatorowa AC typu NO
- Zakres prądu zmiennego AC: od 0 A do 5 A
- Wyjście sygnału: napięcie od 0 V do 1 V AC (liniowo od 0 A do 5 A)
- Dokładność: +/- 1%
- Nieliniowość: ≤ +/- 0,2%
- Zakres częstotliwości: od 50 Hz do 1 kHz
- Zakres temperatury pracy: od -25°C do 70°C
- Długość przewodu: 1 m
- Rozmiar otworu sondy: 13 x 13 mm
- Masa sondy: 50 g
Zawartość zestawu
- Moduł konwersji sygnału prądu zmiennego
- Sonda transformatora AC typu otwartego (5 A)
- Przewód do czujnika - 3-pinowy - analogowy - Gravity
Sprawdź także inne czujniki Gravity dostępne w naszej ofercie!

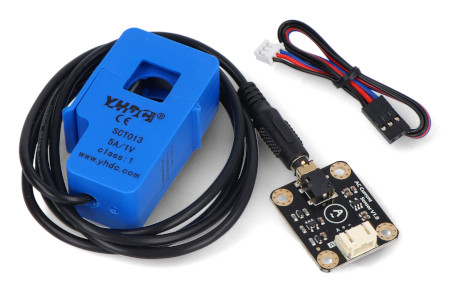

Elementy wchodzące w skład zestawu.
