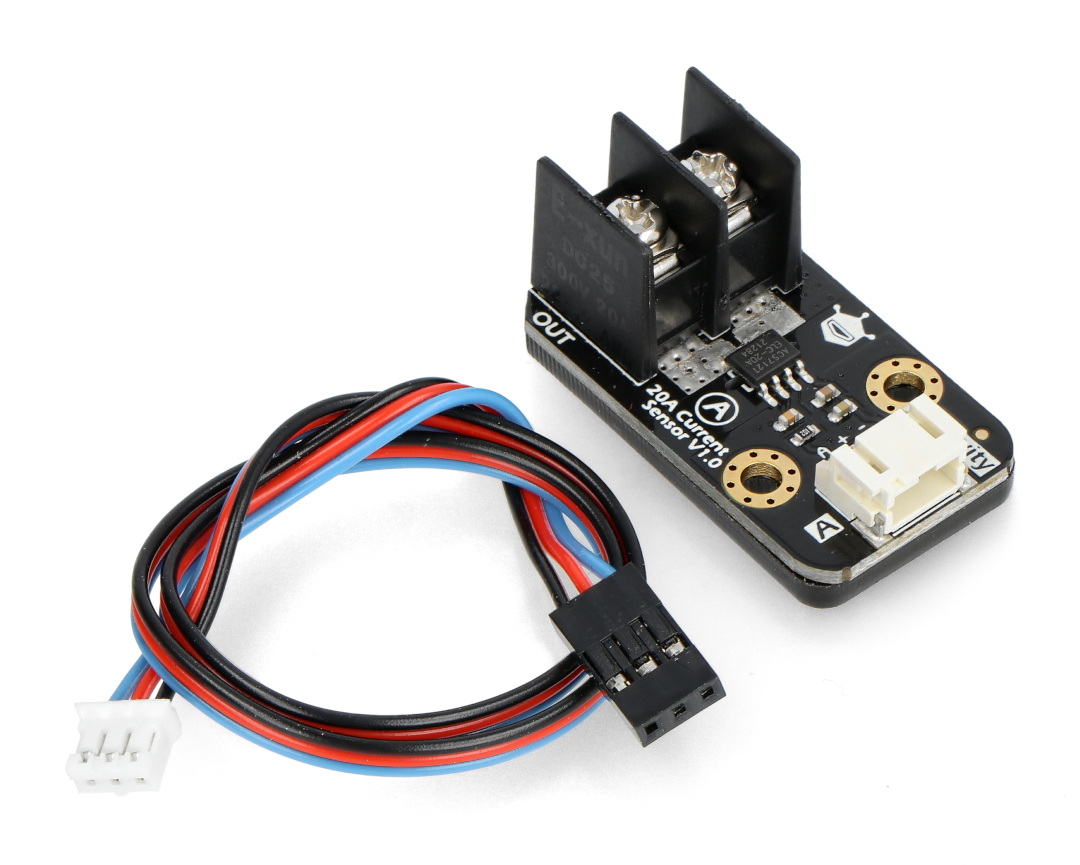

Opis produktu: DFRobot Gravity - analogowy czujnik natężenia prądu 20A
Czujnik prądu działający w zakresie do 20 A i do 311 V na podstawie efektu Halla. Działa z prądem AC i DC. Wyjściem jest napięcie analogowe. Napięcie zasilania jest równe 5 V. Czujnik posiada izolację przed wysokim napięciem i nieprzewodzącą podstawkę w celu uniknięcia niebezpieczeństwa. W zestawie znajduje się przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield.
Specyfikacja czujnika prądu
- Napięcie zasilania: 5 V
- Zakres natężenia prądu:
- od 0 A do 20 A DC
- od 0 A do 17 A (RMS) AC
- Maksymalne mierzone napięcie:
- 220 V AC
- 311 V DC
- Błąd: +/- 3 %
- W zestawie przewód połączeniowy
- Wymiary płytki: 39 x 22 x 17 mm
- Masa: 18 g
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |
Przykład podłączenia czujnika z Arduino.
Podłączenie czujnika
Moduł współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia analogowe, w tym również Arduino. W tym celu należy podłączyć zasilanie oraz masę i dowolny pin analogowy mikrokontrolera. Z drugiej strony modułu należy podłączyć mierzone urządzenie.
