Opis produktu: DFRobot Gravity – Lightning Sensor - czujnik, wykrywacz wyładowań atmosferycznych
Moduł wyposażony w układ Frankin AMS AS3935 oraz dedykowaną antenę Coilcraft MA5532-AE do określania odległości od wyładowań atmosferycznych, intensywności oraz częstotliwości w promieniu 40 km zarówno wewnątrz jak i na zewnątrz. W zestawie znajduje się przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield.
Dzięki niewielkim rozmiarom i szerokiemu zakresowi wykrywania, może być również wykorzystany w inteligentnych ubraniach dla osób pracujących na wysokościach. Czujnik może również zostać wykorzystany w inteligentnym budynku, który po wykryciu w pobliżu wyładowań atmosferycznych, nada polecenie odłączenia wrażliwych na te skutki urządzeń od prądu. Moduł może być również przydatny dla fotografów, w momencie wykrycia błyskawicy, pin IRG generujący impuls może zostać użyty do otwarcia migawki.
DFRobot Gravity – Lightning Sensor - czujnik, wykrywacz wyładowań atmosferycznych.
Schemat podłączenia modułu z Arduino.
Zastosowanie modułu DFRobot Gravity - Lighting Sensor
- Stacja meteorologiczna (wykrywanie burz)
- Urządzenia do noszenia (wczesne ostrzeganie o burzy)
- Fotografowanie błyskawic
- Automatyka domowa
Specyfikacja modułu DFRobot Gravity - Lightning Sensor
- Napięcie wejściowe: od 3,3 V do 5 V
- Maksymalny zasięg wykrywania: 40 km w 15 krokach
- Rozdzielczość zasięgu wykrywania: od 1 km do 4 km
- Rozdzielczość intensywności: 21-bit, od 0 do 16777201
- Adres I2C: 0x03, 0x02, 0x01
- Interfejs: Gravity
- Wymiary: 30 x 22 mm
Skuteczne wykrywanie wyładowań atmosferycznych za pomocą czujnika DFRobot Lightning Sensor

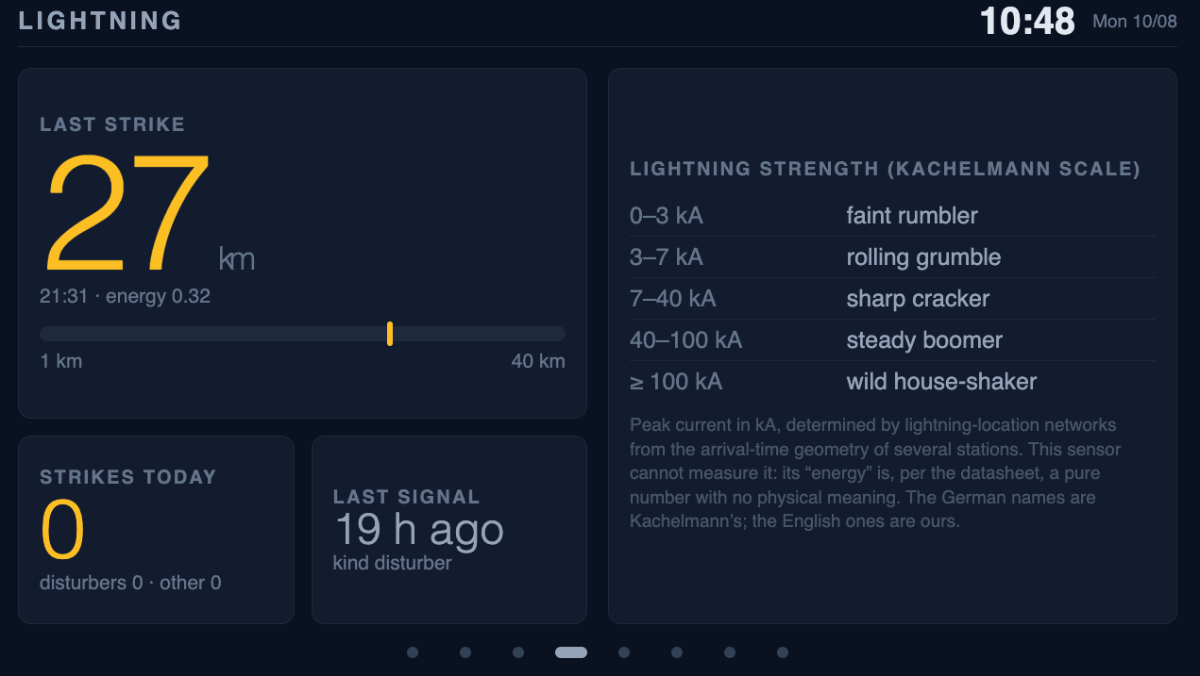

Czujnik wyładowań atmosferycznych od DFRobot bazuje na specjalizowanym układzie scalonym AMS AS3935 Franklin - nazwa układu pochodzi od nazwiska Benjamina Franklina, wynalazcy piorunochronu. Czujnik odznacza się znakomitą odpornością na zakłócenia radioelektryczne i znajduje wiele praktycznych zastosowań. Wykrycie wyładowania atmosferycznego w zasięgu czujnika, powoduje wyzwolenie impulsu na wyprowadzeniu “IRQ”. Impuls ten, może być doprowadzony np. do migawki aparatu fotograficznego w celu uwiecznienia wyładowania na fotografii, a także do urządzeń zasilania awaryjnego - wówczas sygnał z czujnika Lightning Sensor przełącza zasilanie urządzeń z sieciowego na UPS. Czujnik upodobają sobie także entuzjaści zjawisk meteorologicznych - dokładnie odtworzona mapa burz, umożliwia prześledzenie jej przebiegu z każdym uderzeniem pioruna. Odpowienio wczesne wykrycie wyładowań atmosferycznych również zmniejsza ryzyko wypadku podczas pracy na wysokości - czujnik wyładowań atmosferycznych to również praktyczny element wyposażenia inteligentnych ubrań.
Schemat podłączenia modułu z Raspberry Pi.
DFRobot Gravity – Lightning Sensor - czujnik, wykrywacz wyładowań atmosferycznych

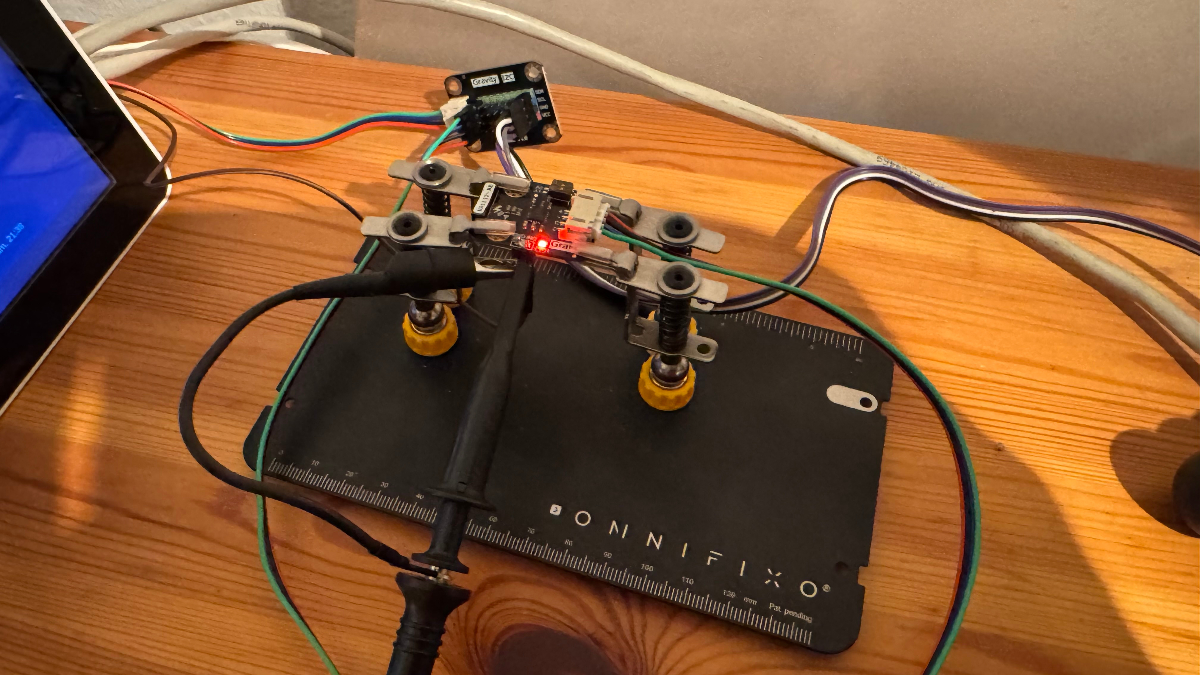

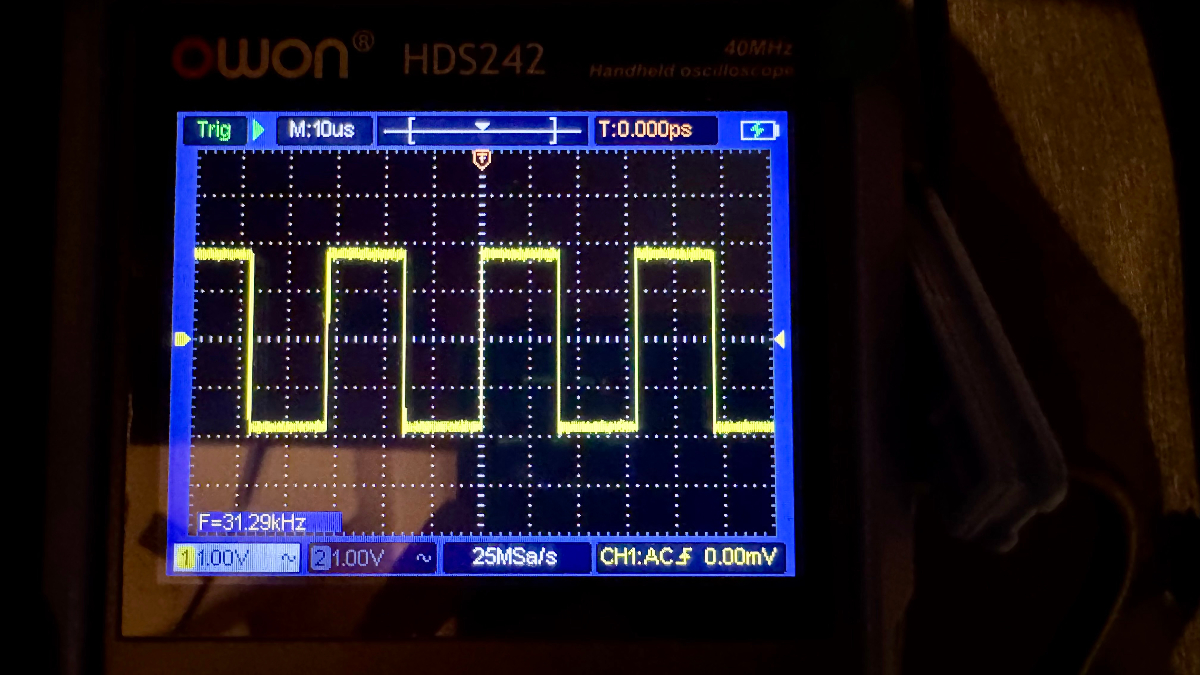

Czujnik wyładowań atmosferycznych DFRobot Lightning Sensor z serii Gravity. Moduł umieszczony jest na płytce PCB o wymiarach 30 mm x 22 mm. Za odbiór sygnałów związanych z uderzeniami piorunów odpowiada antena Coilcraft MA5532-AE, która umożliwia określanie odległości i częstotliwości wyładowań atmosferycznych w promieniu do 40 km od modułu. Komunikacja modułu z płytką bazową odbywa się poprzez interfejs I2C. Czujnik wyładowań atmosferycznych może być zastosowany m.in. w systemach ostrzegania przed zbliżającymi się burzami, a także jako wyzwalacz migawki w aparatach fotograficznych.
DFRobot Lightning Sensor – co to za czujnik?
DFRobot Gravity – Lightning Sensor – czujnik to wykrywacz wyładowań atmosferycznych, czyli niewielki układ elektroniczny umieszczony na laminowanej płytce drukowanej. Dzięki niemu będziesz w stanie wykrywać elektryczne wyładowania atmosferyczne.
Najważniejszy element elektroniczny (moduł DFRobot Lightning Sensor z serii Gravity – detektor wyładowań) umieszczony jest na płytce, do której podłączona jest również specjalna antena będąca w stanie wykryć częstotliwość, odległość i intensywność wyładowań elektrycznych w promieniu 40 km.
Zastosowanie detektorów wyładowań
Detektory wyładowań tego typu można wykorzystywać na przykład w inteligentnej odzieży dla osób, które często pracują na wysokościach, takich jak monterzy elektrowni wiatrowych czy alpiniści. Urządzenia mogą ostrzegać ich przed nadciągającym niebezpieczeństwem.
Innym ciekawym zastosowaniem tego rodzaju sprzętu jest fotografia. Urządzenie może wysłać do aparatu sygnał z poleceniem otwarcia migawki. Moduł jest wykorzystywany również do przełączania systemów elektrycznych na zasilanie awaryjne UPS lub na przykład w stacjach meteorologicznych.
