Opis produktu: DFRobot Gravity - dzielnik napięcia 1/5
Dzielnik napięcia stosowany, gdy mierzone napięcie ma wyższą wartość niż zakres przetwornika A/C. Urządzenie działa w zakresie od 0,0245 V do 25 V. Napięcie wyjściowe jest proporcjonalne do napięcia wejściowego w stosunku 5 do 1.

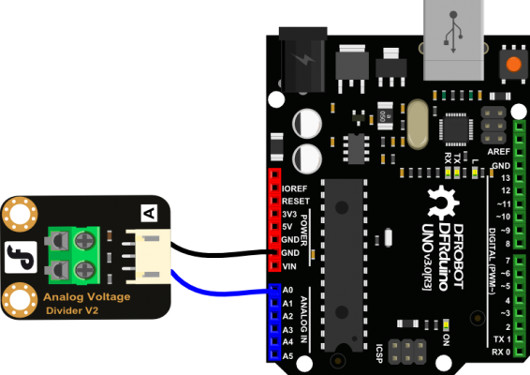

Schemat podłączenia dzielnika napięcia
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Zakres pomiarowy: od 0,0245 V do 25 V
- Napięcie wyjściowe: proporcjonalne do wejściowego w zakresie od 0 V do 5 V
- Rezystor R1: 7,5 kΩ
- Rezystor R2: 30 kΩ
- Stosunek Uwy/Uwe: 5 do 1
- Wymiary: 22 x 30 mm
|
Produkt kompatybilny z Arduino W sieci można znaleźć przewodnik użytkownika, wraz z przykładami dla Arduino. |
Podłączenie

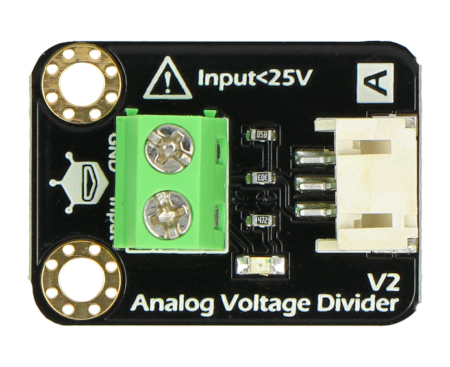

Czujnik komunikuje się z mikrokontrolerem w sposób analogowy. Posiada 3 pinowe złącze raster oraz 2-pinowe złącze śrubowe do podłączenia mierzonego napięcia. Piny od strony kontrolera wyglądają następująco:
DFRobot Gravity - dzielnik napięcia 1/5.
