Opis produktu: Gravity - analogowy czujnik prądu zmiennego AC - do 10 A - DFRobot SEN0288
Analogowy czujnik od DFRobot, który mierzy natężenie prądu zmiennego płynącego w przewodzie bez jego rozcinania. Zakres pomiaru wynosi do 10 A, a sam pomiar odbywa się przez izolację na pojedynczym przewodzie. Wyjściem jest napięcie analogowe w zakresie od 0 V do 1 V. Moduł współpracuje z modułami Arduino oraz płytkami pracującymi z napięciem 3,3 V / 5 V. Posiada także złącze Gravity, które usprawnia proces podłączania elementów.

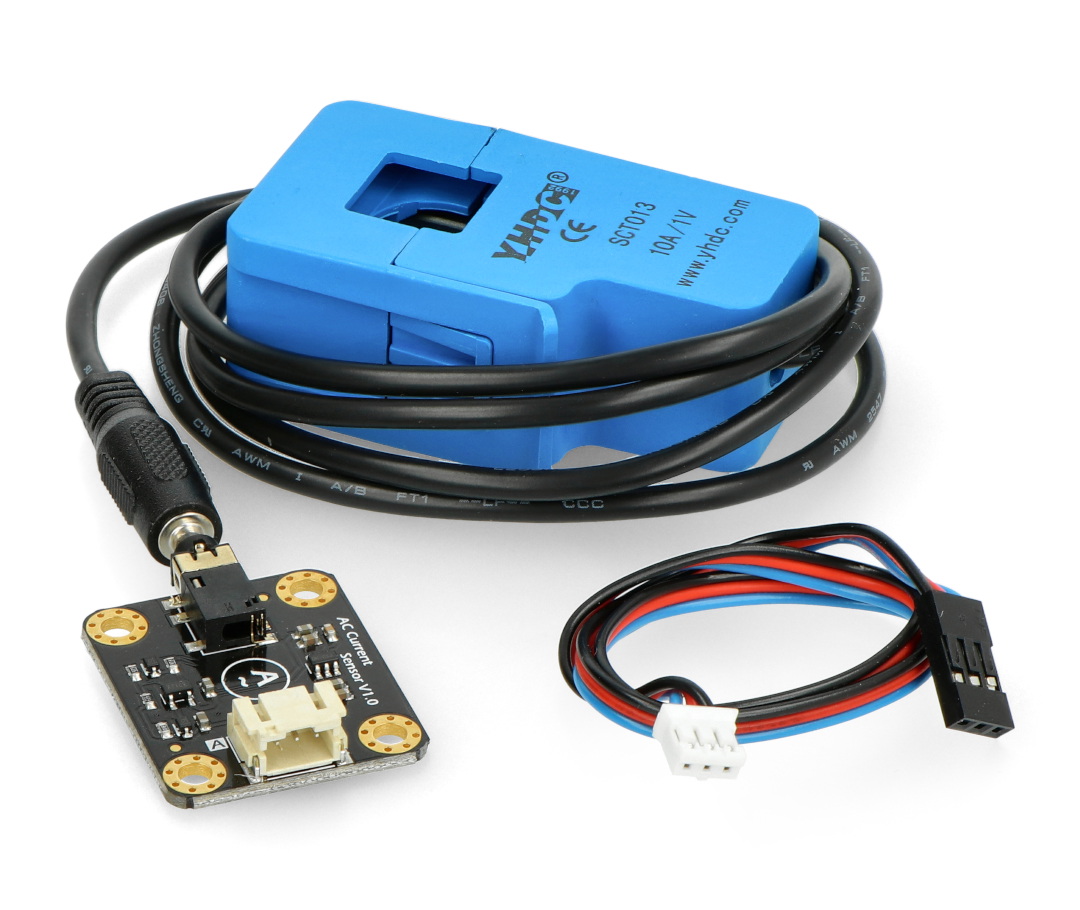

Zawartość zestawu
- Moduł konwersji sygnału prądu zmiennego
- Sonda transformatora AC typu otwartego (10 A)
- Przewód do czujnika o długości 1 m - analogowy - Gravity
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika. który znacząco ułatwia rozpoczęcie pracy z modułem. Znajduje się tam między innymi instrukcja podłączenia elementów oraz przykładowy kod programu.
Gravity - analogowy czujnik prądu zmiennego AC - do 10 A.

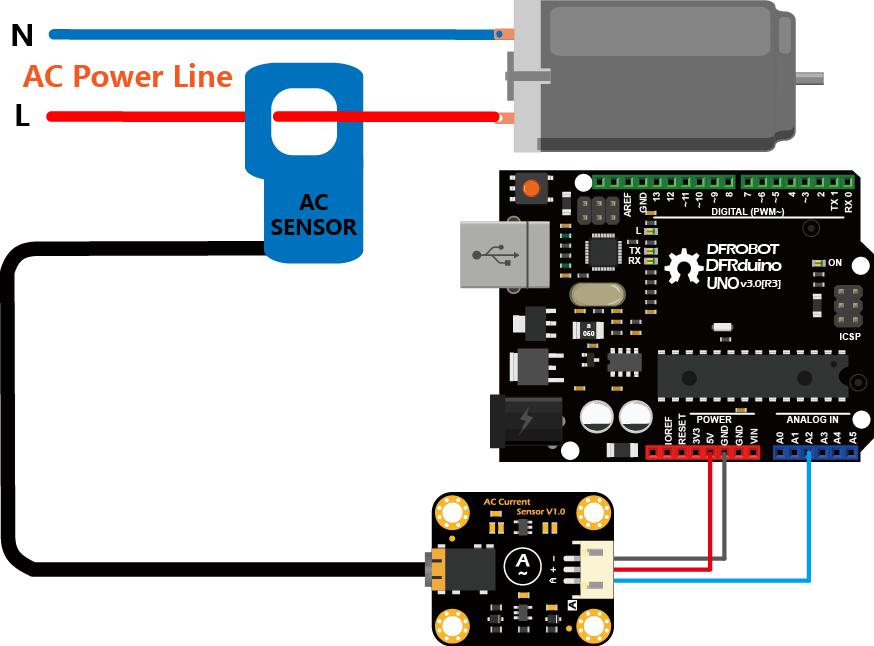

Połączenie elementów z płytką DFRduino.

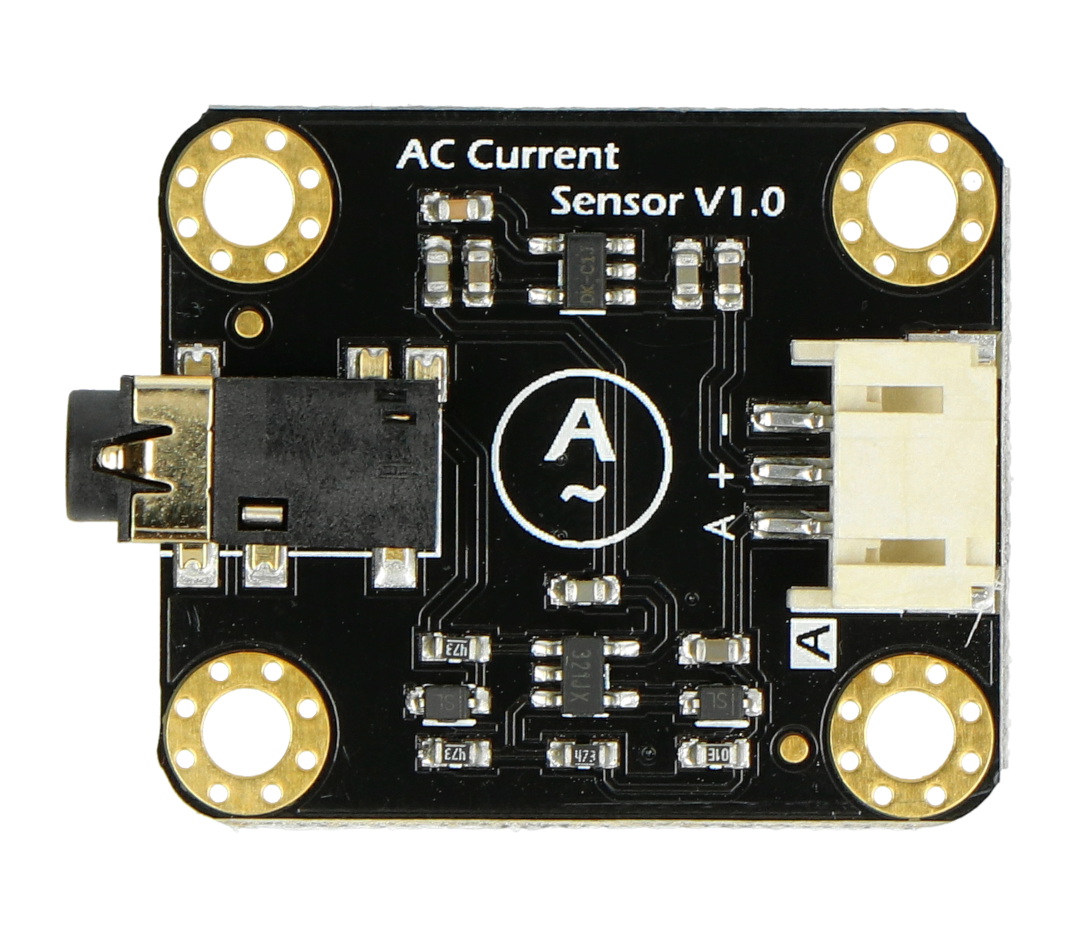

Opis wyprowadzeń czujnika prądu zmiennego
- 1 - "-" - GND - masa układu
- 2 - "+" - wejście zasilania w zakresie od 3,3 V do 5,5 V
- 3 - "A" - wyjście sygnału od 0,2 V do 2,8 v DC
- 4 - wtyk o średnicy 3,5 mm 3P - sygnał wejściowy transformatora AC
Cechy szczególe oraz zastosowanie czujnika AC
- Pomiar bezdotykowy zapewniający wysokie bezpieczeństwo w trakcie pracy
- Wiele zakresów do wyboru dla różnych scenariuszy pomiarowych
- Kompatybilny z mikrokontrolerem pracującym z napięciem 3,3 V / 5 V
- Wykorzystywany do automatycznego monitorowania silnika AC
- Stosowany podczas pomiaru sprzętu oświetleniowego i elektrycznego
- Jako element główny projektów, których celem jest zmierzenie i wyświetlanie prądu zmiennego w urządzeniach gospodarstwa domowego
Specyfikacja techniczna czujnika i sondy od DFRobot
Moduł konwersji sygnału prądu zmiennego- Typ: czujnik prądu zmiennego AC
- Rodzaj: analogowy
- Zakres napięcia wejściowego (VCC): od 3,3 V do 5,5 V
- Interfejs złącza: Gravity PH2.0-3P
- Zakres napięcia wejściowego AC: od 0 V do 1 V AC RMS
- Błąd względny: +/- 4%
- Wymiary modułu: 32 x 27 mm
- Masa modułu: 5 g
Sonda transformatora AC typu NO
- Zakres prądu zmiennego AC: od 0 do 10 A
- Wyjście sygnału: napięcie od 0 V do 1 V AC (liniowo od 0 A do 10 A
- Dokładność: +/- 1%
- Nieliniowość: ≤ +/- 0,2%
- Zakres częstotliwości: od 50 Hz do 1kHz
- Zakres temperatury pracy: od -25°C do 70°C
- Długość przewodu: 1 m
- Rozmiar otworu sondy: 13 x 13 mm
- Masa sondy: 50 g
Moduł posiada 4 otwory montażowe, za pomocą których można umocować element miejscu przeznaczenia.
