Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD14 + śrubki

Indeks: SES-03104 EAN: 5904422366247

Przewodowy czujnik zbliżeniowy załączany magnetycznie. Urządzenie stosowane jest głównie do określenia pozycji drzwi i okien. Wymiary obudowy to 14 x 27 mm.

Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD14 + śrubki
6,90 zł
5,61 zł netto
Producent: OEM

Opis produktu: Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD14 + śrubki

Przewodowy czujnik zbliżeniowy załączany magnetycznie. Urządzenie stosowane jest głównie do określenia pozycji drzwi i okien. Zasada działania jest podobna jak w tradycyjnym przekaźniku. Obwód jest domyślnie rozwarty, po zbliżeniu do magnesu obwód zostaje zamknięty, co oznacza, że przez przewody zaczyna płynąć prąd.

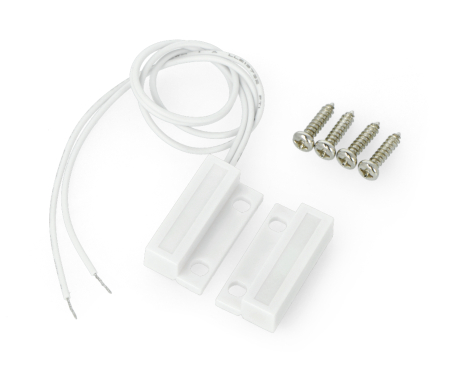

Czujnik magnetyczny otwarcia drzwi/okien - kontaktron CMD14 + śrubki.

Podłączenie

Czujnik można w prosty sposób podłączyć do dowolnego układu z mikrokontrolerem, np. Arduino. Dołączając rezystor podciągający lub uruchamiając wewnętrzny pull-up, odczyt można zrealizować w sposób cyfrowy.

Komunikacja z Arduino

W celu sprawdzenia funkcjonalności czujnika można wykorzystać dołączony do Arduino program DigitalInputPullup, które znajduje się w menu: Plik -> Przykłady -> Digital. Wystarczy podłączyć jeden przewód czujnika do masy GND, drugi do wyprowadzenia nr 2 Arduino i po zbliżeniu obu części sensora, wbudowana dioda L podłączona do pinu 13 zaświeci się.

Specyfikacja czujnika magnetycznego

  • Napięcie pracy: do 50 V
  • Maksymalny prąd: 0,1 A
  • Rezystancja wewnętrzna: ok 200 Ω
  • Zasięg: do 25 mm
  • Tryb pracy: domyślnie rozłączony
  • Kolor obudowy: biały
  • Wymiary: 14 x 27 mm
  • Długość przewodów: ok. 20 cm

W zestawie:

  • Czujnik z przewodami
  • Element magnetyczny
  • Śrubki montażowe
  • Taśma samoprzylepna

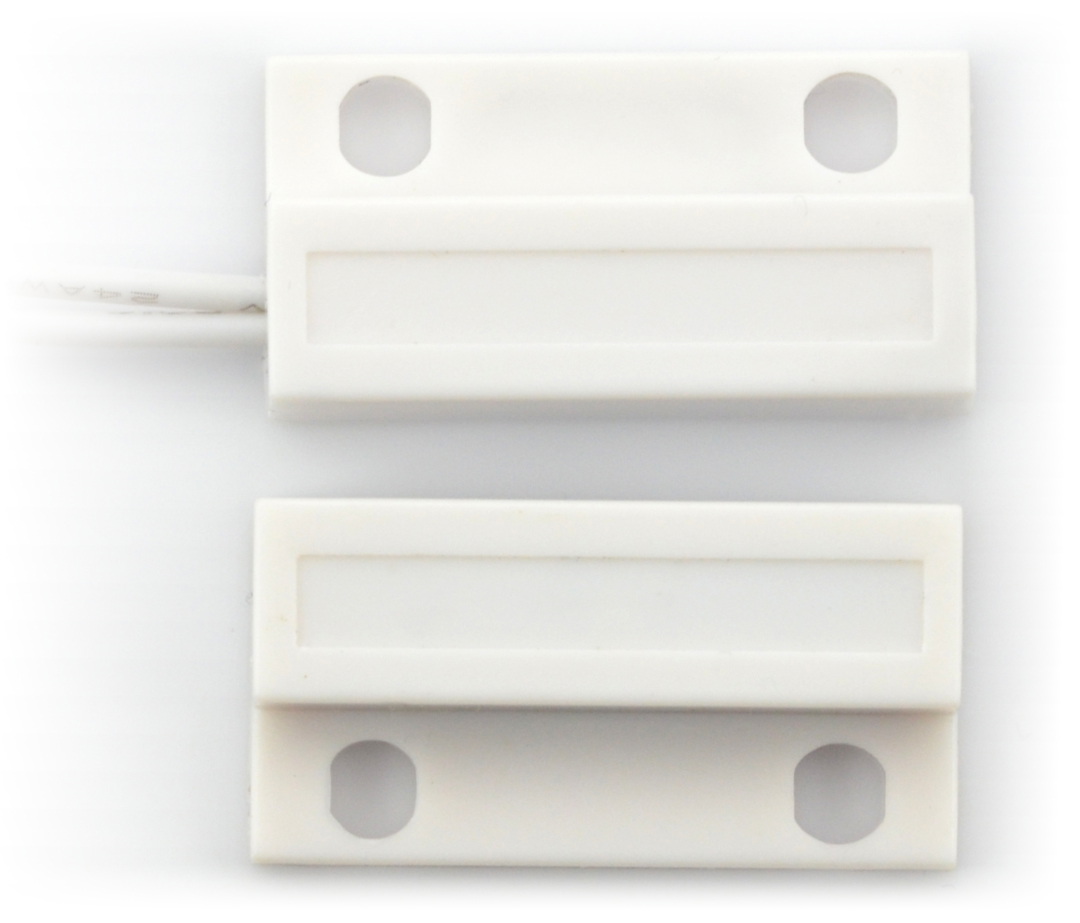

Czujnik magnetyczny otwarcia drzwi/okien.

Czujnik magnetyczny otwarcia drzwi/okien – kontaktron CMD14 + śrubki

Czujnik magnetyczny to urządzenie, które korzysta z pracy kontaktronów. To komponenty elektroniczne, które nie wymagają zasilania – wewnętrzna konstrukcja jest zbudowana w taki sposób, aby obwód z kontaktronem zamykał się lub otwierał w momencie zbliżenia magnesu. Oferowany czujnik magnetyczny domyślnie pozostaje rozwarty, jednak w momencie bliskiego kontaktu z drugim elementem zestawu (magnesem w obudowie) obwód zostaje zamknięty.

Czujnik przeznaczony jest do montażu na przykład na drzwiach lub oknach – można go łatwo podłączyć do platform takich jak Arduino lub Raspberry Pi. Wspomniane płytki rozwojowe często stanowią integralną część systemów inteligentnych budynków (jako elementy logiczne). Po właściwym oprogramowaniu i podłączeniu do internetu użytkownik może łatwo kontrolować stan wszystkich okien i drzwi w domu (czy są otwarte, czy zamknięte), na przykład przez aplikację na telefonie z dowolnego miejsca na świecie.

Czujnik zamknięcia drzwi

Czujniki są doskonale przystosowane do szybkiego i prostego montażu. W zestawie z kluczowymi elementami (czujnik z 20-cm przewodami oraz element magnetyczny) użytkownik otrzymuje dopasowane śrubki montażowe i taśmę samoprzylepną. Biały kolor wszystkich elementów sprawia, że łatwo jest maskować obecność takich urządzeń na oknach.

Urządzenie pracuje z napięciem do 50 V i z natężeniem nie większym niż 0,1 A. Rezystancja wewnętrzna wynosi około 200 Ω, natomiast wymiary pojedynczego elementu to 14 mm x 27 mm.

Szerokość opakowania 7 cm
Wysokość opakowania 9.5 cm
Głębokość opakowania 1.4 cm
Masa opakowania 0.011 kg
