Opis produktu: Seeed Xiao ESP32-C6 - WiFi / Bluetooth - Seeedstudio 113991254
Seeed Xiao to moduł wielkości odcisku kciuka, wyposażony w wydajny układ ESP32-C6 od Espressif z dwoma 32-bitowymi procesorami RISC-V, oferujący wszechstronne możliwości łączności bezprzewodowej, co sprawia, że jest idealnym rozwiązaniem do zastosowań w inteligentnych domach zgodnych z Matter. Obsługuje on standardy, takie jak WiFi 6 2,4 GHz, Bluetooth 5.0, Zigbee i Thread, co umożliwia elastyczne połączenia z różnymi urządzeniami IoT. Układ wyposażony został w 512 kB pamięci SRAM oraz 4 MB pamięci Flash. Dostępnych jest 11 cyfrowych I/O, które można wykorzystać również jako piny PWM i 7 analogowych I/O, które można wykorzystać jako ADC. Ponadto, obsługuje szeregowe porty komunikacyjne, takie jak UART, I2C i SPI. Seeed Xiao cechuje się niewielkim poborem energii oraz zapewnia wysoki poziom bezpieczeństwa dzięki szyfrowaniu na poziomie układu scalonego. Integracja z głównymi platformami chmurowymi, takimi jak ESP Rain Maker, AWS IoT, Microsoft Azure i Google Cloud jest prosta i sprawna. Dzięki temu modułowi można szybko opracować i wdrożyć rozwiązania Smart Home, które spełniają najnowsze wymagania branżowe.

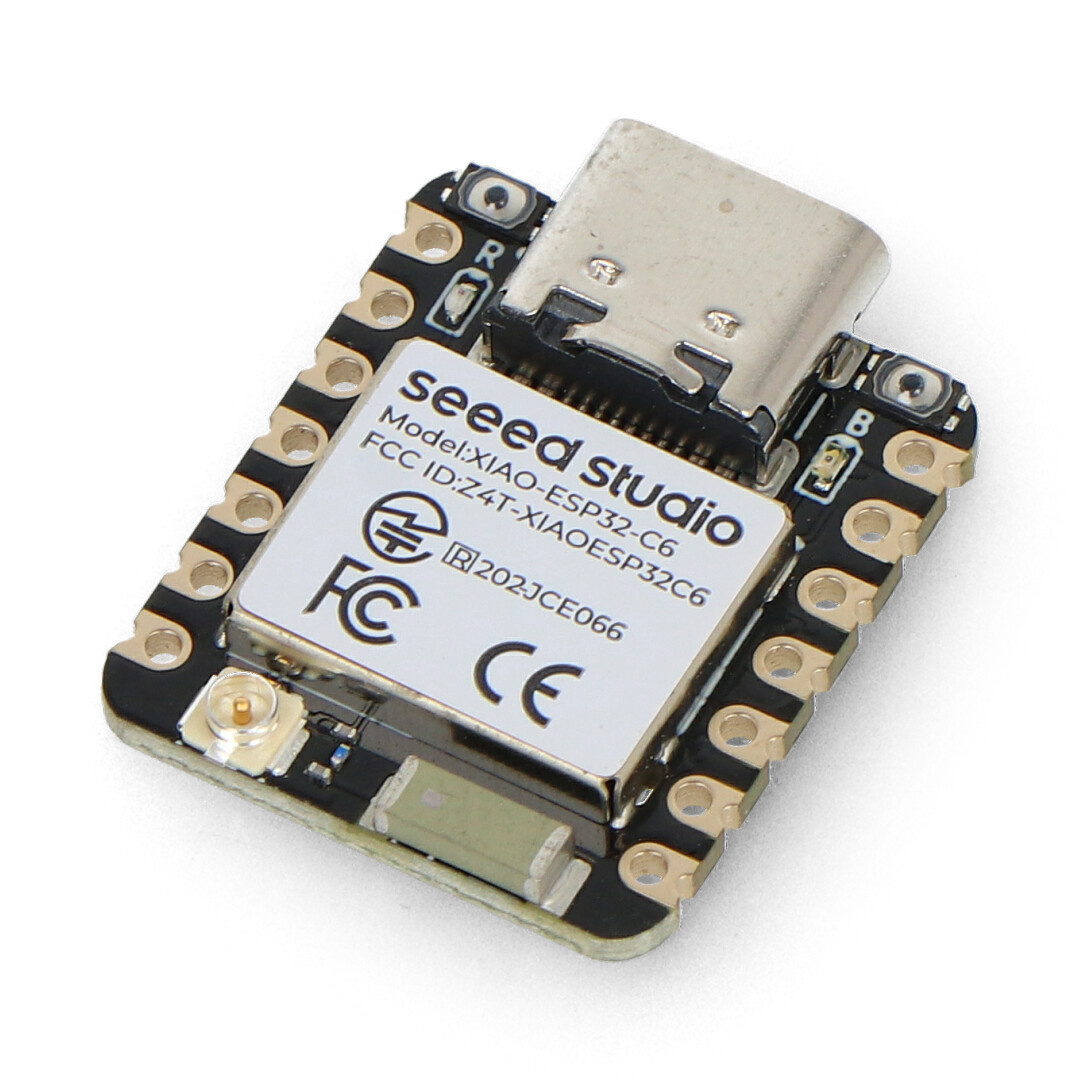

Moduł wyposażony w wydajny układ ESP32-C6 z dwoma 32-bitowymi procesorami RISC-V.
Główne cechy Seeed Xiao ESP32-C6
- Wydajny układ: płytka oparta została na układzie ESP32-C6 z dwoma procesorami RISC-V o taktowaniu do 160 MHz, kompatybilny z Arduino i ESP-IDF.
- Komunikacja bezprzewodowa: integruje łączność WiFi 6 2,4 GHz, Bluetooth 5 (LE) oraz IEEE 802.15.4, umożliwiając stosowanie protokołów Thread i Zigbee.
- Zgodność z Matter: obsługuje budowanie projektów zgodnych z Matter, zapewniając integrację między różnymi inteligentnymi urządzeniami.
- Szyfrowanie na chipie: wykorzystuje ESP32-C6 do zapewnienia bezpiecznego startu, szyfrowania i funkcji zaufanego środowiska wykonawczego (TEE), poprawiając bezpieczeństwo projektów inteligentnych domów.
- Wydajność RF: posiada wbudowaną antenę o zasięgu do 80 m BLE / WiFi oraz oferuje interfejs do podłączania zewnętrznej anteny UFL, zapewniając niezawodność połączenia.
- Niski pobór mocy: oferuje cztery tryby pracy, w tym tryb głębokiego snu o zużyciu energii 15 μA, oraz obsługę zarządzania ładowaniem baterii litowej.
- Klasyczny design serii Seeed Xiao: zachowuje klasyczny format o wielkości odcisku kciuka 21 x 17,5 mm, idealny dla projektów o ograniczonej przestrzeni.
Sprawdź także przewodnik użytkownika przygotowany przez producenta!
Seria płytek Seeed Xiao
Xiao ESP32-C6 od Seeedstudio jest kolejnym produktem z serii Seeed Xiao. Posiada wymiary zgodne z całą serią, czyli 21 x 17,5 mm oraz liczne interfejsy komunikacyjne, takie jak: 1x UART, 1x LP_UART, 1x I2C, 1x LP_I2C, 1x SPI, 11x GPIO (PWM), 7x ADC, 1x SDIO. Programowanie i zasilanie płytki odbywa się za pomocą interfejsu USB typu C - poprzez niego odbywa się również ładowanie akumulatora. Płytka wyposażona w 4 MB pamięci Flash jest kompatybilna zarówno z Arduino, jak i ESP-IDF.

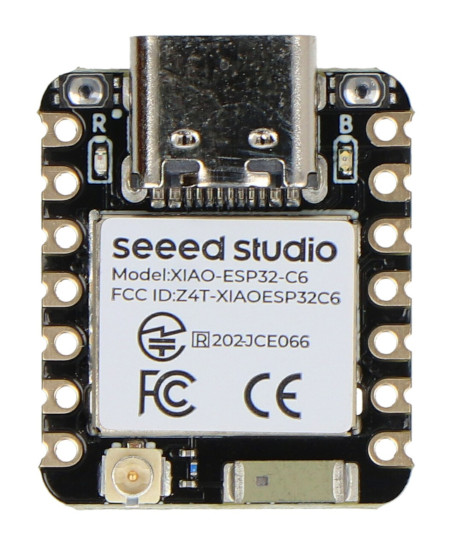

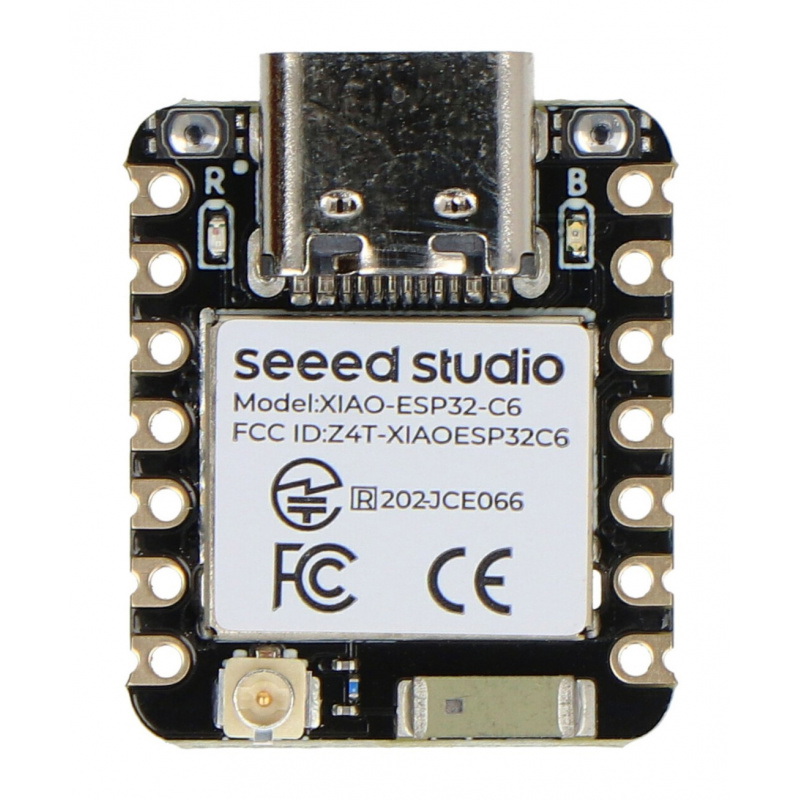

Rozkład elementów na płytce
- Przycisk Reset
- Przycisk Boot
- Dioda LED ładowania akumulatora
- Dioda LED użytkownika
- Złącze anteny WiFi / Bluetooth
- Wbudowana antena ceramiczna
Rozmieszczenie elementów na płytce.
Obsługuje bezprzewodową łączność WiFi 2,4 GHz, Bluetooth 5.0, Zigbee i Thread.
Specyfikacja płytki Seeed Xiao ESP32C6
- Układ ESP32-C6 2x 32-bit RISC-V 160 MHz
- Komunikacja bezprzewodowa: WiFi 6 2,4 GHz, Bluetooth 5.0, Thread, Zigbee, IEEE 802.15.4
- Pamięć Flash: 4 MB
- Pamięć SRAM: 512 kB
- Interfejsy:
- 1x UART, 1x LP_UART, 1x I2C, 1x LP_I2C, 1x SPI, 11x GPIO (PWM), 7x ADC, 1x SDIO
- 1x przycisk Reset, 1x przycisk Boot
- Napięcie wejściowe (USB typ C): 5 V
- Napięcie wejściowe (BAT): 4,2 V
- Prąd ładowania: 100 mA
- Pobór energii w trybie gotowości:
- USB typ C: 5 V / 9 mA
- BAT: 3,8 V / 9 mA
- Low Power Consumption Model:
- Modem-sleep: 30 mA
- Light-sleep: 2,5 mA
- Deep Sleep: 15 μA
- Temperatura pracy: od -40°C do 85°C
- Wymiary: 21 x 17,5 mm
