Opis produktu: Xiao Logger HAT - moduł rozszerzeń z RTC i czujnikami środowiskowymi do Seeed Xiao - Seeedstudio 114993446
Xiao Logger HAT to kompaktowy moduł rozszerzający zaprojektowany specjalnie dla płytek Seeed Xiao. Wyposażony w czujnik temperatury i wilgotności Sensirion SHT40, czujnik natężenia światła BH1750 oraz zegar czasu rzeczywistego PCF8563, umożliwia precyzyjne monitorowanie środowiska. Dodatkowo, dzięki wbudowanemu dzielnikowi napięcia, pozwala na monitorowanie stanu akumulatora. Moduł komunikuje się za pomocą interfejsu I2C, co ułatwia integrację z istniejącymi projektami. Dzięki niewielkim wymiarom (21 x 17,8 mm) doskonale sprawdzi się w aplikacjach z ograniczoną przestrzenią, takich jak urządzenia mobilne czy zdalne stacje pomiarowe.
Xiao Logger HAT - moduł rozszerzeń z RTC i czujnikami środowiskowymi do Seeed Xiao - Seeedstudio 114993446.
Moduł zawiera czujnik temperatury i wilgotności, czujnik światła otoczenia oraz zegar czasu rzeczywistego.
Główne cechy modułu
- RTC PCF8563: zegar czasu rzeczywistego z programowalnym wybudzaniem i minimalnym poborem prądu
- Czujnik temperatury i wilgotności SHT40: wysoka precyzja (± 0,2°C / ± 1,8%RH)
- Czujnik światła BH1750: pomiar natężenia światła otoczenia
- Obsługa zasilania akumulatorowego: możliwość monitorowania napięcia akumulatora przez wbudowany dzielnik napięcia
- Energooszczędność: pobór prądu w trybie uśpienia < 1 µA, możliwość wyłączenia czujników przez GPIO
- Komunikacja I2C: łatwe podłączenie i integracja z bibliotekami Arduino IDE / MicroPython
- Pełna otwartość sprzętowa: dostęp do schematów, plików PCB i oprogramowania na GitHubie

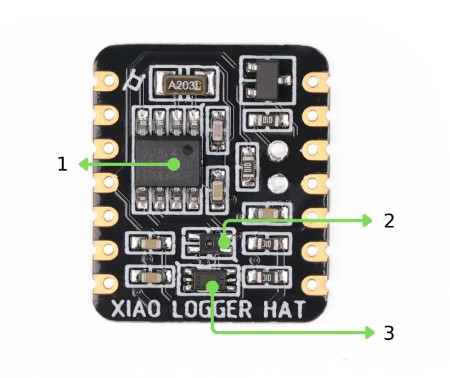

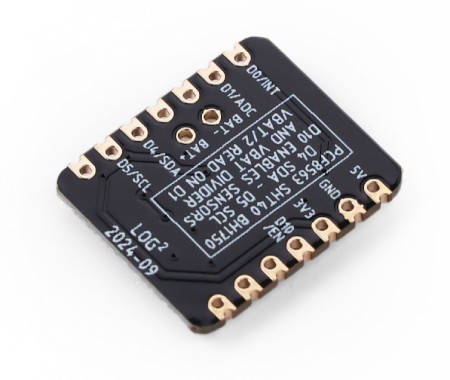

Rozmieszczenie elementów na płytce
Na płytce Xiao Logger HAT znajdują się:
- PCF8563: układ RTC do dokładnego odmierzania czasu
- SHT40: cyfrowy czujnik temperatury i wilgotności
- BH1750: cyfrowy czujnik natężenia światła otoczenia
Dodatkowo:
- Dzielnik napięcia: umożliwia odczyt napięcia z akumulatora poprzez pin ADC
- Oscylator kwarcowy: zapewnia precyzję działania RTC
- Złącza żeńskie: do montażu bezpośrednio na płytkach Seeed Xiao

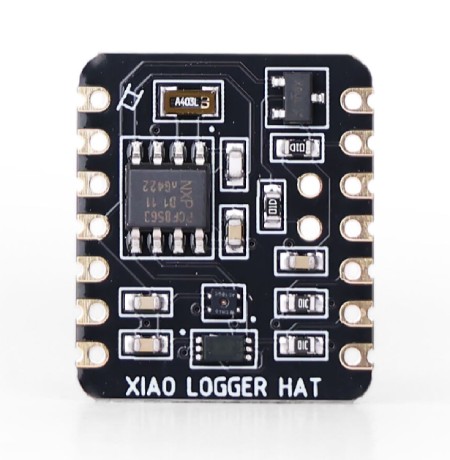

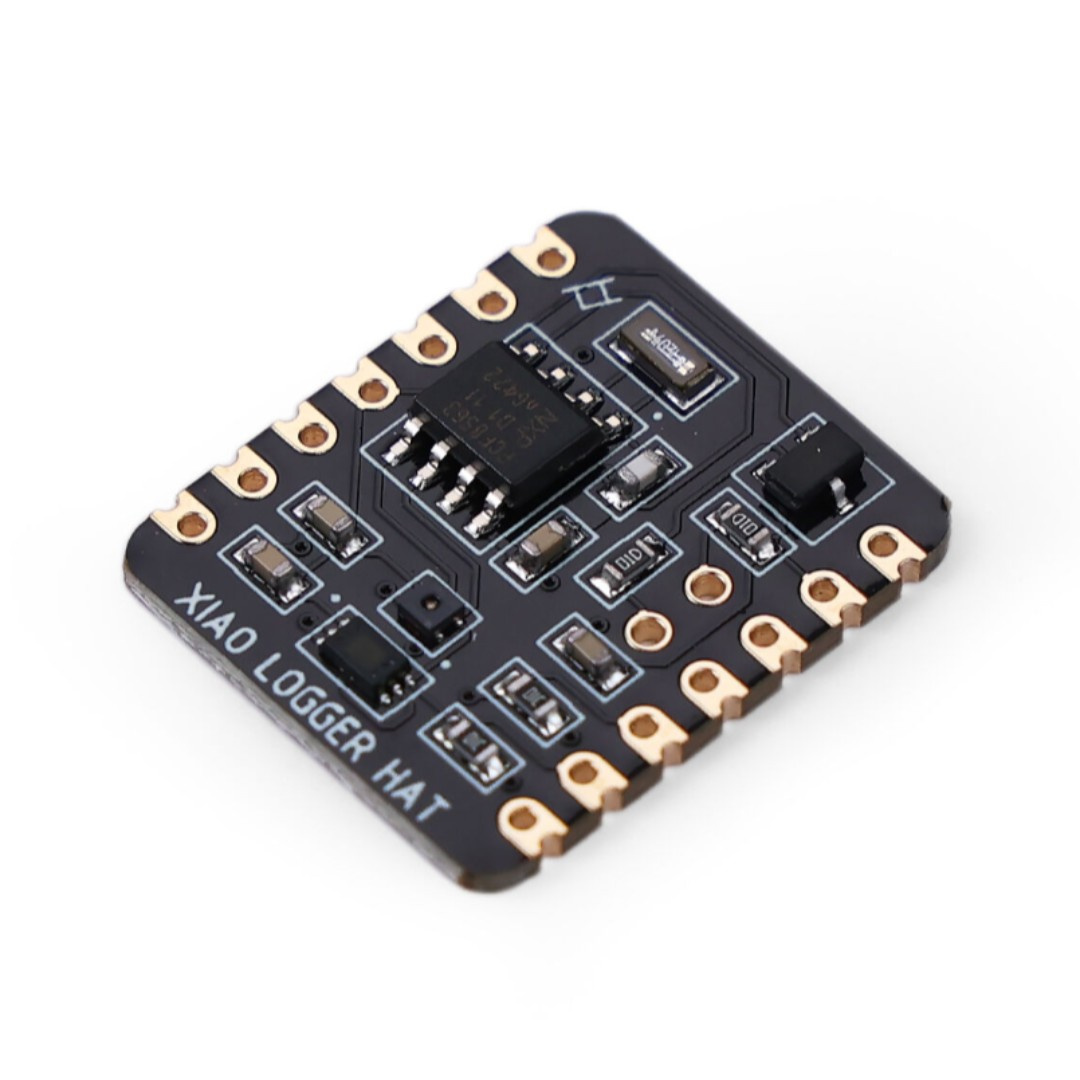

Rozmieszczenie elementów na płytce.
Płytka posiada czytelne opisy dla ułatwienia pracy.

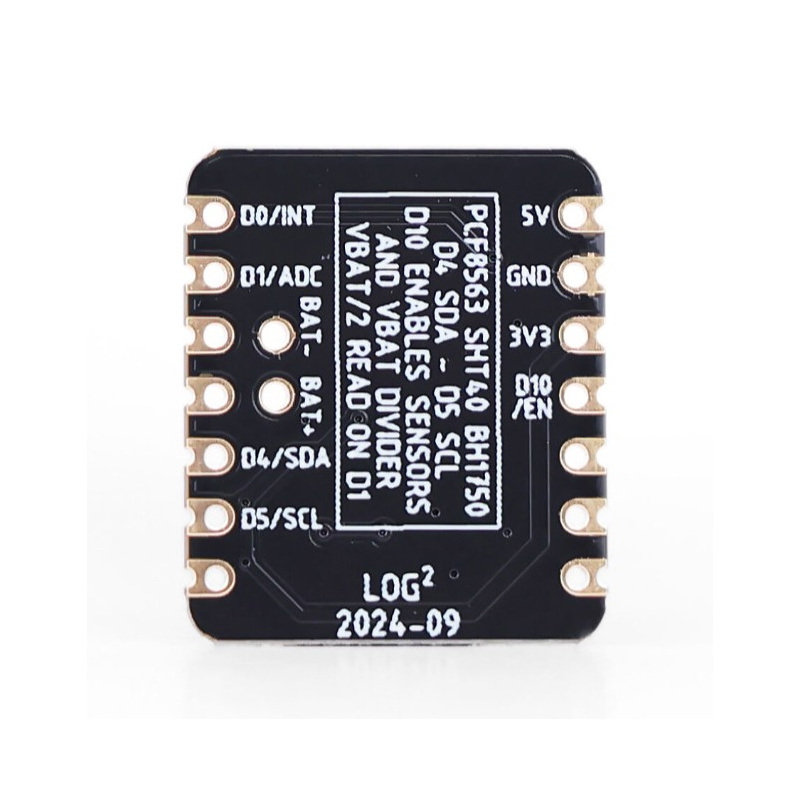

Podłączenie i kompatybilność

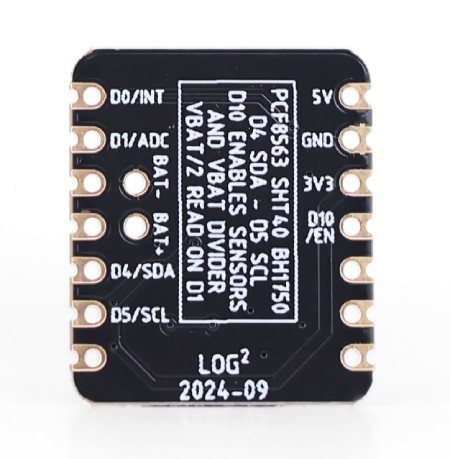

Moduł współpracuje z wieloma płytkami Seeed Xiao przez magistralę I2C. Domyślne piny to D4 (SDA) i D5 (SCL). Dodatkowe linie obejmują:
- EN - zasilanie czujników (np. GPIO D10)
- BAT - odczyt napięcia akumulatora (np. A3)
- INT - wybudzanie z uśpienia przez RTC
Moduł jest w pełni kompatybilny z: Xiao ESP32-C3 / ESP32-S3 / ESP32-C6 / nRF52840 (Sense) / RP2350 / RA4M1 / MG24 (z dodatkowym okablowaniem). Ograniczona kompatybilność z Xiao SAMD21 i RP2040 (brak obsługi monitorowania akumulatora).
Zastosowania w praktyce
Moduł sprawdzi się w szeregu zastosowań IoT, takich jak stacje pogodowe, loggery środowiskowe, urządzenia mobilne, systemy automatyki domowej oraz projekty edukacyjne. Dzięki niewielkim rozmiarom doskonale pasuje do obudów o ograniczonej przestrzeni.
Specyfikacja techniczna Xiao Logger HAT
- Komunikacja: I2C
- Zakres napięcia zasilania: od 2,4 V do 3,6 V
- Pobór prądu aktywny: ~ 500 µA
- Pobór prądu w stanie uśpienia: ~ 0,25 µA
- Czujnik temperatury i wilgotności: SHT40
- Czujnik natężenia światła: BH1750
- RTC: PCF8563
- Odczyt napięcia akumulatora: poprzez dzielnik napięcia
- Czas odczytu SHT40: ~ 2 ms
- Czas odczytu BH1750: ~ 120 ms
- Zakres temperatur pracy: od -40°C do 85°C
- Wymiary: 21 mm x 17,8 mm
Zawartość zestawu
- 1x Moduł Xiao Logger HAT
- 2x Listwa goldpin żeńska (7-pinowa)

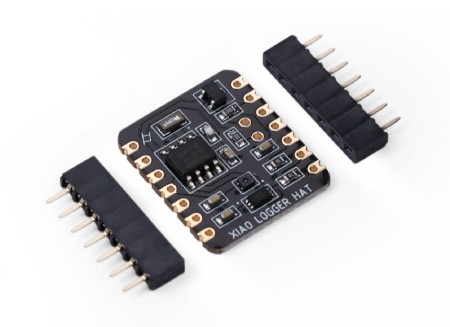

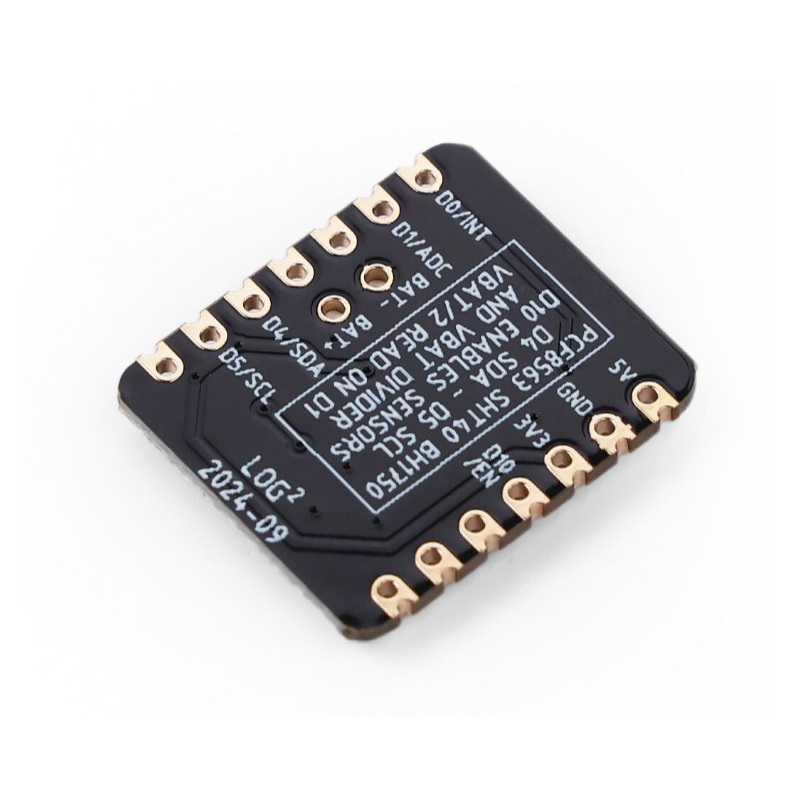

Elementy wchodzące w skład zestawu.
