Seeed Xiao ESP32-C3 - WiFi/Bluetooth - Seeedstudio 113991054

Indeks: SEE-21859
Seeed Xiao to moduł wielkości kciuka, wyposażony w wydajny układ ESP32-C3 z nową architekturą RISC-V 32-bit. Umożliwia komunikację bezprzewodową WiFi 2,4 GHz oraz Bluetooth 5.0 / Mesh. Idealnie sprawdzi się w aplikacjach IoT. Układ ESP32-C3 obsługuje tryb Station, SoftAP oraz SoftAP & Station i wyposażony został w 400 kB pamięci SRAM oraz 4 MB pamięci Flash. Seeed Xiao ESP32-C3 cechuje się niewielkim poborem energii.
Seeed Xiao ESP32-C3 - WiFi/Bluetooth - Seeedstudio 113991054
29,90 zł
24,31 zł netto
Zapłać później
Producent: Seeedstudio

Opis produktu: Seeed Xiao ESP32-C3 - WiFi / Bluetooth - Seeedstudio 113991054

Seeed Xiao to moduł wielkości kciuka, wyposażony w wydajny układ ESP32-C3 z nową architekturą RISC-V 32-bit. Umożliwia komunikację bezprzewodową WiFi 2,4 GHz oraz Bluetooth 5.0 / Mesh. Idealnie sprawdzi się w aplikacjach IoT. Układ ESP32-C3 obsługuje tryb Station, SoftAP oraz SoftAP & Station i wyposażony został w 400 kB pamięci SRAM oraz 4 MB pamięci Flash. Seeed Xiao ESP32-C3 cechuje się niewielkim poborem energii. Na płytce znaleźć można również układ ładowania akumulatora. Dostępnych jest 11 cyfrowych I/O, które można wykorzystać również jako piny PWM i 4 analogowe I/O, które można wykorzystać jako ADC. Obsługuje szeregowe porty komunikacyjne, takie jak UART, I2C i SPI, w tym także I2S (Internet Information Services). W zestawie znajduje się również zewnętrzna antena. Moduł może być programowany w środowisku Arduino

Moduł Seeed Xiao ESP32-C3 z antenąModuł Xiao ESP32-C3 z anteną.
Wyprowadzenia płytkiRozkład pinów Seeed Xiao ESP32-C3.

Główne cechy Seeed Xiao ESP32-C3

  • Wydajny układ: płytka oparta została na układzie ESP32-C3 z RISC-V o taktowaniu do 160 MHz, wyposażonym w wiele portów komunikacyjnych, obsługiwanym przez Arduino oraz CircuitPython.
  • Komunikacja bezprzewodowa: wbudowany układ komunikacji WiFi 2,4 GHz oraz Bluetooth Low Energy, maksymalna odległość transmisji danych wynosi 100 m z zamontowaną anteną U.FL.
  • Niski pobór mocy: zapewnia 4 tryby pracy, w trybie głębokiego uśpienia pobiera jedynie 44 μA. Umożliwia również ładowanie akumulatorów litowych.
  • Konstrukcja wielkości kciuka: wymiary płytki to jedynie 21 x 17,5 mm - klasyczna obudowa z serii Seeed Xiao.

Seria płytek Seeed Xiao

Xiao ESP32-C3 od Seeedstudio jest kolejnym produktem z serii Seeed Xiao. Posiada wymiary zgodne z całą serią Xiao, czyli 21 x 17,5 mm oraz liczne interfejsy komunikacyjne, takie jak: 1x UART, 1x I2C, 1x SPI, 1x I2S, 11x GPIO, 4x ADC, Programowanie i zasilanie płytki odbywa się za pomocą interfejsu USB typu C - poprzez niego odbywa się również ładowanie akumulatora. Płytka wyposażona została w 4 MB pamięci Flash, może być programowana w Arduino oraz CircuitPython.

Rozkład elementów na płytce

  1. USB typu C
  2. Dioda LED ładowania
  3. Układ ESP32-C3
  4. Przycisk Boot
  5. Złącze anteny WiFi / Bluetooth
  6. Przycisk Reset
Rozkład elementów na płytceRozkład elementów na płytce Xiao ESP32-C3.

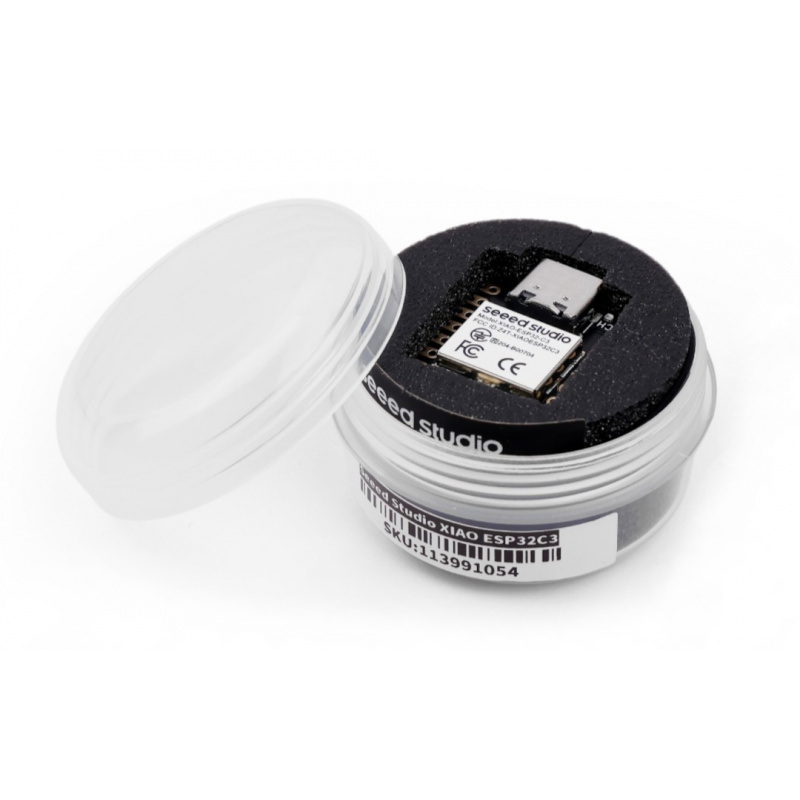

Seeed Xiao ESP32-C3

Seeed Xiao ESP32-C3 - WiFi / Bluetooth - Seeedstudio 113991054.

Specyfikacja płytki Seeed Xiao

  • Układ ESP32-C3 32-bit RISC-V 160 MHz
  • Komunikacja bezprzewodowa: WiFi 2,4 GHz oraz Bluetooth 5.0 / Mesh
  • Pamięć Flash: 4 MB
  • Pamięć SRAM: 400 kB
  • Interfejsy:
    • 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 4x ADC
    • 1x przycisk Reset, 1x przycisk Boot
  • Napięcie pracy: 3,3 V / 200 mA
  • Napięcie wejściowe (VIN) 5 V
  • Prąd ładowania: 50 mA / 100 mA
  • Pobór energii w trybie głębokiego uśpienia: > 44 μA
  • Pobór energii z WiFi:
    • aktywny: < 75 mA
    • modem-sleep: < 25 mA
    • light-sleep: < 4 mA
  • Pobór energii z BLE:
    • modem-sleep: < 27 mA
    • light-sleep: < 10 mA
  • Wymiary: 21 x 17,5 mm

Zawartość zestawu

  • Moduł Seeed Xiao ESP32-C3
  • Antena

UC - Mikrokontroler ESP32-C3
UC - Rdzeń 32-bit RISC-V
UC - Pamięć Flash 4 MB
UC - Pamięć RAM 400 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 11
UC - wejścia analog. 4
UC - Taktowanie 160 MHz
UC - Moduł WiFi Tak
UC - Interfejs USB USB C
UC - Bluetooth Tak
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Złącze zas. USB typ C
UC - Interfejs SPI tak
Szerokość opakowania 7 cm
Wysokość opakowania 9.5 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.004 kg

Arek

01/26/23

Pytanie: Jaki jest zakres napięć, którym można zasilać moduł?
Odpowiedź: Według specyfikacji dostarczonej przez producenta można zasilać moduł napięciem 5 V ze złącza USB oraz 3,7 V z złącz BAT.
